855105117

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX

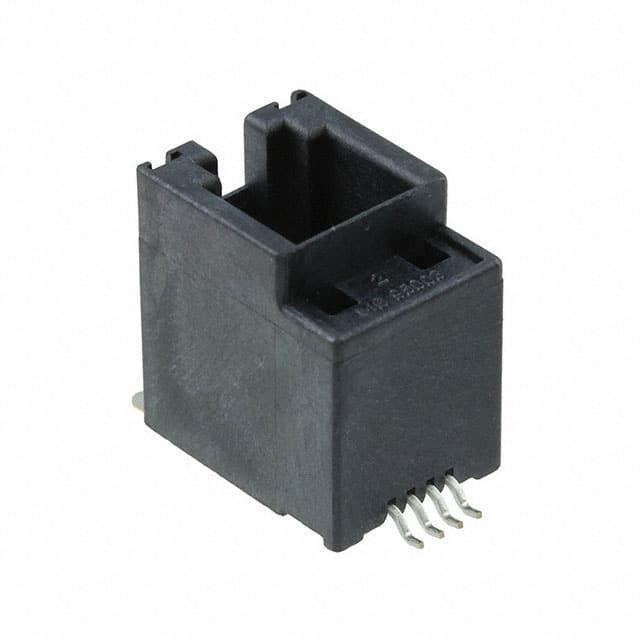

产品描述: Jack 垂直 4p4c (RJ9, RJ10, RJ22) 1 贴片安装 11.18mm*11.18mm*19.73mm
供应商型号: Q-855105117
供应商: 期货订购
标准整包数: 2856
MOLEX 模块化连接器 - 插孔 855105117

855105117概述

    垂直SMT模块插头带聚酰亚胺薄膜的技术手册

    1. 产品简介


    垂直SMT模块插头(Vertical SMT Modular Jacks)是一种应用于高密度表面贴装(Surface Mount Technology,SMT)生产的电子元件。这些插头特别适合用于需要精密自动化组装的场合,如网络服务器、商业用自动贩卖机、办公打印机及家用医疗设备等。通过添加聚酰亚胺(Polyimide)薄膜,这些插头能够在大规模生产中实现自动真空拾取与放置,从而提高效率并降低制造成本。

    2. 技术参数


    - 包装:Blister on Reels
    - UL认证文件号:E107635
    - CSA认证文件号:N/A
    - 与之匹配的插座:系列90075
    - RoHS认证:是
    - 无卤素:是
    - 耐火等级:否
    - 电压(最大值):125V DC
    - 电流(最大值):1.5A
    - 接触电阻:最大20 mΩ
    - 绝缘耐压:1000V rms
    - 绝缘电阻:最小500 MΩ
    - 插头材料:玻璃纤维填充的LCP
    - 接触材料:铜合金
    - 镀层材料:金或镍镀钯镍(PdNi)
    - PCB厚度:1.57mm
    - 操作温度范围:-40°C到+85°C

    3. 产品特点和优势


    - 自动真空放置功能:降低了客户的制造成本。
    - 适应高温度SMT制造:聚酰亚胺薄膜保持形状和完整性。
    - 允许紧密的电路板堆叠:提高了设计的灵活性。
    - 符合标准:满足FCC68.5和IEC60603-7标准。
    - 耐久性:可达到2500次插拔周期。

    4. 应用案例和使用建议


    垂直SMT模块插头广泛应用于服务器、商业设备和家用医疗器械等领域。例如,在网络服务器中,它可以确保高效的数据传输。对于办公设备如打印机,该插头可以增强连接稳定性和耐用性。在家庭健康监测设备中,它提供了可靠的数据接口。建议在使用时注意确保环境温度不超出其操作范围,并定期进行检查以确保性能稳定。

    5. 兼容性和支持


    这些插头兼容与其匹配的插座系列90075。制造商提供了全面的技术支持,包括产品信息查询和故障排除服务。用户可以通过访问 [Molex官方页面](https://www.molex.com/product/modjacks.html) 获取更多详细信息。

    6. 常见问题与解决方案


    - Q: 插头无法正确插入插座?
    - A: 检查插座和插头的接触面是否有灰尘或污垢,并清洁后再试。
    - Q: 插头在多次插拔后损坏?
    - A: 确保在规定的操作范围内使用,避免过度用力。

    7. 总结和推荐


    综上所述,垂直SMT模块插头是一款高度可靠的电子元件,尤其适用于高精度、高效率的自动化生产环境。它的独特功能和优势使其在市场上具有很强的竞争优势。基于其广泛的应用范围和优异的性能表现,我们强烈推荐在需要高密度SMT装配的项目中使用这款插头。

855105117参数

参数
类型 Jack
防护等级 -
朝向 垂直
端口数 1
针脚数 4p4c (RJ9, RJ10, RJ22)
长*宽*高 11.18mm*11.18mm*19.73mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

855105117厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
