首页  >  产品百科  >  446610001

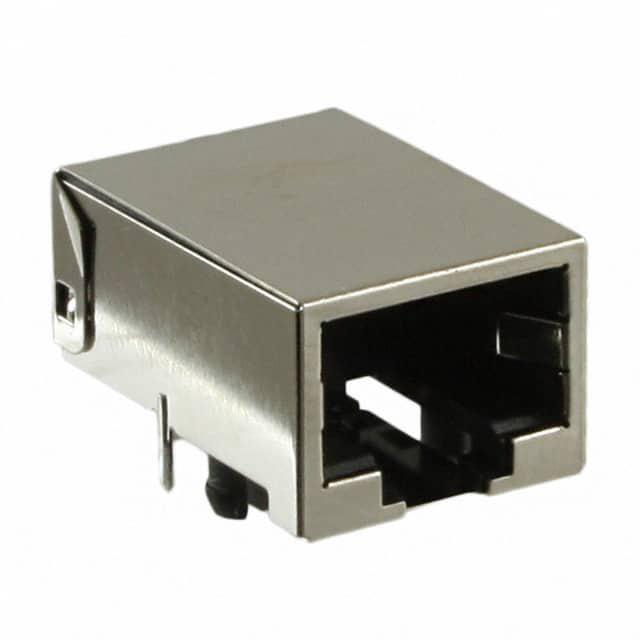

446610001

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: 莫仕 RJ45接口 44661系列, 母座RJ45 连接器, 通孔安装型, 8P8C路, Cat5,Cat5e
供应商型号: MX-44661-0001
供应商: TME
标准整包数: 1
MOLEX 模块化连接器 - 插孔 446610001

446610001概述


    产品简介


    模块化插座:直角低轮廓8/8型
    该模块化插座(型号:446610001)属于Molex公司推出的系列化产品之一。它主要用于网络连接,是一款高性能、高可靠性的直角低轮廓模块化插座,提供8个输入和8个输出接口,适用于各种网络通信设备。该产品具有出色的信号传输能力和稳定性,广泛应用于电信、计算机网络、数据中心和工业自动化等领域。

    技术参数


    | 参数类别 | 具体数值 |

    | 产品型号 | 446610001 |
    | 组件类型 | PCB插座 |
    | 插拔次数 | 最大750次 |
    | 耦合方式 | 直角(侧入式) |
    | 端口配置 | 1×1 |
    | 配置位数 | 8/8 |
    | 工作电压 | 最大150V |
    | 工作电流 | 最大1.5A |
    | 温度范围 | -40°C至+85°C |
    | 接触镀层 | 耦合处:1.270μm金镀层,焊接处:2.540μm锡镀层 |
    | 焊接温度 | 最大260°C |
    | 材料 | 基座:黄铜,磷青铜;端子:锡镀层 |
    | 连接器高度 | 11.23mm |

    产品特点和优势


    此模块化插座设计巧妙,采用了强化的接地卡爪,有助于提升整体接地效果。在信号传输方面,该产品符合Cat5和Cat5e性能标准,确保高速数据传输无误。同时,其采用全屏蔽设计,有效防止电磁干扰,进一步提升了信号传输的稳定性和可靠性。产品还通过了RoHS认证,符合环保要求。另外,其耐久性达到750次插拔,使用寿命长。

    应用案例和使用建议


    应用场景
    此模块化插座可广泛应用于电信运营商的机房设备、企业网络设备、路由器、交换机等场景。例如,在数据中心的布线系统中,它能够为服务器、存储设备和网络设备之间提供可靠的连接。此外,该产品也适用于工业自动化领域,如工厂自动化控制系统和机器视觉系统中的数据传输。
    使用建议
    在安装过程中,应注意连接器的正确安装方向,避免错误插拔。同时,应根据实际应用选择合适的电缆类型和导线截面,以保证良好的信号传输质量。定期检查和清洁模块化插座,可以提高其使用寿命并减少故障发生率。针对复杂应用场景,如存在强电磁干扰环境时,建议额外采用电磁屏蔽措施以保护信号传输。

    兼容性和支持


    该模块化插座可与符合FCC 68标准的插头兼容。在购买后,客户可以获得制造商提供的全面支持服务,包括安装指导、故障排除和技术咨询。Molex公司作为一家知名电子元器件供应商,承诺为客户提供长期的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现接触不良 | 检查插座和插头是否干净,清除可能存在的灰尘或异物。必要时,使用专用工具清洁接触点。 |
    | 连接不稳定 | 确认连接器安装方向正确且稳固。检查线路是否有损坏或松动,进行必要的修复或更换。 |
    | 信号传输不佳 | 检查连接器是否存在磨损或腐蚀,必要时更换新的连接器。确认所使用的电缆规格是否符合要求。 |

    总结和推荐


    综上所述,这款Molex公司生产的模块化插座(型号:446610001)具备卓越的信号传输性能和稳定性,能够在多种复杂环境下保持高效的数据传输能力。其坚固耐用的设计和广泛的适用范围使其成为电信、计算机网络和工业自动化领域的理想选择。对于需要高可靠性连接的应用场景,我们强烈推荐使用这款产品。

446610001参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度,向下
长*宽*高 15.06mm*12.55mm*20.78mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

446610001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

446610001数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 446610001 446610001数据手册

446610001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0345 ¥ 73.9502
10+ $ 8.22 ¥ 63.6708
20+ $ 6.8208 ¥ 55.5773
60+ $ 5.9163 ¥ 48.6416
库存: 34
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.95
