950092661

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: Jack 90度,向下 6p6c (RJ11, RJ12, RJ14, RJ25) 1 通孔安装 14.91mm(长度)*20.57mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 模块化连接器 - 插孔 950092661

950092661概述

    电子元器件产品技术手册:RJ11模块化插座
    本文旨在对型号为0950092661的RJ11模块化插座进行全面的技术概述。这款产品属于莫仕(Molex)公司旗下的95009系列,广泛应用于各种电子设备中,如电话系统、数据网络等。

    产品简介

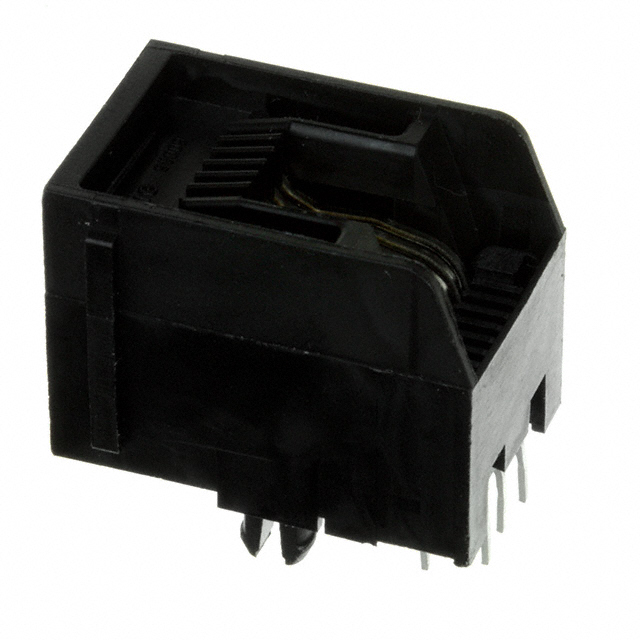

    这款RJ11模块化插座是一种6/6位置的直角侧面进线型PCB插座,具有出色的耐用性和稳定性。它采用黑树脂材料制成,适用于面板安装,并且能够承受最高达500次的插拔循环。它的设计紧凑,能够在有限的空间内提供高效的连接解决方案。

    技术参数


    - 产品类型: 模块化插座
    - 主要功能: 提供电话和数据网络接口的连接
    - 应用领域: 电话系统、数据网络、计算机网络等
    - 技术规格
    - 接触电流最大值: 1.5A
    - 最大电压: 125V DC
    - 工作温度范围: -40°C 至 +80°C
    - 插头插拔次数: 500次
    - 端子接合界面间距: 1.27mm
    - 接合界面间距: 1.02mm
    - 接触镀层最小厚度: 接合面 1.270µm,端子面 1.905µm
    - 焊接工艺: 波峰焊
    - 耐焊接热次数: 1次
    - 最大焊接热温度: 235°C
    - 端子板厚建议: 1.57mm

    产品特点和优势


    - 高耐用性: 经过500次插拔测试,确保长时间使用的稳定性和可靠性。
    - 优秀的电气性能: 最大工作电压125V DC,可承载1.5A的电流,适合多种应用环境。
    - 安装简便: 直角侧面进线型设计,方便进行PCB布局,同时节省空间。
    - 防水防尘: 无需额外防护措施,直接用于室内环境,降低维护成本。
    - 环保材料: 采用低卤素材料,符合RoHS标准,减少环境污染。

    应用案例和使用建议


    该模块化插座广泛应用于家庭电话系统和小型局域网中。由于其紧凑的设计和稳定的性能,特别适合于电信运营商和企业数据中心的应用。使用建议包括:
    - 在高温环境下使用时,确保连接器的环境温度不超过80°C,以延长使用寿命。
    - 定期检查和清洁接触点,避免灰尘和杂质影响信号传输质量。

    兼容性和支持


    该模块化插座可与莫仕公司的其他连接器产品兼容,简化系统的整体配置。莫仕公司提供详尽的技术支持文档,确保用户在安装和使用过程中得到全面的指导和支持。

    常见问题与解决方案


    - 问题1: 插拔过程中出现松动。
    - 解决方案: 确保连接器正确安装并按照制造商的指导书进行操作。
    - 问题2: 信号传输不稳定。
    - 解决方案: 清洁连接器的触点,检查是否有物理损伤或氧化现象,必要时更换新的连接器。

    总结和推荐


    这款RJ11模块化插座凭借其高可靠性和耐用性,在电话系统和数据网络领域具有广泛的适用性和良好的市场口碑。建议用户在选择此类连接器时优先考虑此款产品,以获得最佳的连接体验。

950092661参数

参数
朝向 90度,向下
端口数 1
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
类型 Jack
防护等级 -
长*宽*高 14.91mm(长度)*20.57mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 盒装,托盘

950092661厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

950092661数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 950092661 950092661数据手册

950092661封装设计

查看详情并下载
Symbol
Footprint
3D Model
