483910003

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: Molex USB3.0A母座 USB连接器, 48391系列, 通孔安装, 1端口, 焊接端接
供应商型号: MX-48391-0003
供应商: TME
标准整包数: 1
MOLEX USB/DVI/HDMI 连接器 483910003

483910003概述

    电子元器件产品技术手册解析

    产品简介

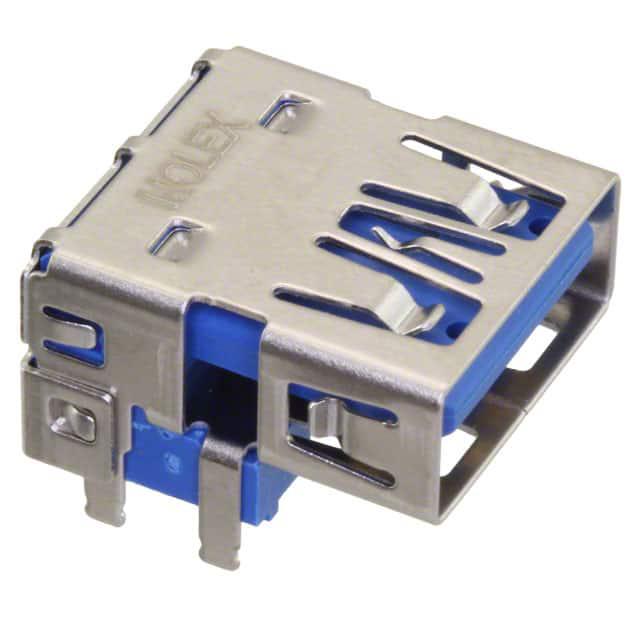

    本文介绍的产品是型号为483910003的USB 3.0 I/O插座(Universal Serial Bus (USB 3.0) I/O Receptacle),属于I/O连接器类别。这款USB插座主要适用于板对线(Wire-to-Board)连接方式,具备右角安装(Right-Angle)设计,采用高温度蓝色尼龙材料制成,并配有15微英寸金镀层(15µ' Gold (Au) Plating)。此款插座的特点在于其较高的电流承载能力(1.8A),电压耐受能力高达30V AC/DC,并可支持9个电路通道。此外,它还具有极高的耐用性(可达5000次插拔循环),使其成为高速数据传输的理想选择。

    技术参数


    | 参数 | 规格 |

    | 产品名称 | USB 3.0 I/O插座 |
    | 系列号 | 48391 |
    | 主要功能 | 高速数据传输 |
    | 接触高度 | 6.09mm |
    | 最大工作电压 | 30V AC/DC |
    | 最大工作电流 | 1.8A |
    | 工作温度范围 | -20°C至+85°C |
    | 插拔循环次数 | 5000次 |
    | 尺寸 | 2.00mm和2.50mm插针间距 |
    | 镀层 | 接触面:15µ'金镀层;焊接端:锡镀层 |
    | 安装方式 | 右角安装 |
    | 包装方式 | 卷带包装(Embossed Tape on Reel) |

    产品特点和优势


    1. 高可靠性:支持5000次插拔循环,确保长期使用中的稳定性和可靠性。
    2. 兼容性强:符合USB 3.0标准,广泛应用于各种设备之间。
    3. 宽工作温度范围:支持从-20°C到+85°C的工作温度,适应多种恶劣环境条件。
    4. 快速传输:最大工作电流达1.8A,满足高速数据传输的需求。
    5. 环境友好:低卤素设计,满足RoHS合规要求,减少环境污染。

    应用案例和使用建议


    该USB 3.0插座广泛应用于笔记本电脑、台式机、打印机以及其他需要高速数据传输接口的设备中。例如,在一台高端游戏PC中,这款插座可以用于外接高速固态硬盘,提供快速的数据读写速度,从而提升整体系统性能。对于开发人员,建议在设计PCB时考虑插座的位置和方向,以优化信号完整性和散热效果。同时,为保证插拔过程的安全和可靠性,应在连接器周围增加适当的支撑结构,避免因过度弯折而损坏。

    兼容性和支持


    该USB 3.0插座与其他USB 3.0标准的设备完全兼容。制造商提供全面的技术支持和服务,包括产品保修期、故障排查指南和技术文档。建议用户在购买后参考官方提供的手册和指南,以确保正确安装和使用。

    常见问题与解决方案


    1. 插拔过程中出现接触不良
    - 解决方案:检查插座和插头是否清洁,确保无异物阻碍接触。如仍存在问题,可能需要更换插座。
    2. 传输速度慢于预期
    - 解决方案:确认所使用的电缆符合USB 3.0标准,且长度不超过建议值(通常不超过3米)。同时,检查驱动程序和操作系统设置,确保已启用USB 3.0功能。
    3. 插座表面磨损严重
    - 解决方案:建议定期检查并清洁插座,避免长期暴露于灰尘和污垢环境中。如磨损严重,及时更换新插座。

    总结和推荐


    总体而言,型号为483910003的USB 3.0 I/O插座凭借其卓越的性能和广泛的应用领域,成为众多设备连接的理想选择。尤其适用于需要高速数据传输和宽工作温度范围的应用场景。尽管其价格相对较高,但考虑到其可靠的性能和较长的使用寿命,推荐在需要高性能连接器的项目中使用此产品。

483910003参数

参数
公母头 插头
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
额定电压 30V(AC),30V(DC)
端口数 1
触头数量 9
类型 USB-A (USB TYPE-A)
长*宽*高 13.8mm(长度)*15.1mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 卷带包装

483910003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

483910003数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 483910003 483910003数据手册

483910003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.9865 ¥ 13.313
45+ $ 1.584 ¥ 12.2694
库存: 102
起订量: 32 增量: 0
交货地:
最小起订量为:5
合计: ¥ 66.56
直接购买
加入购物车
