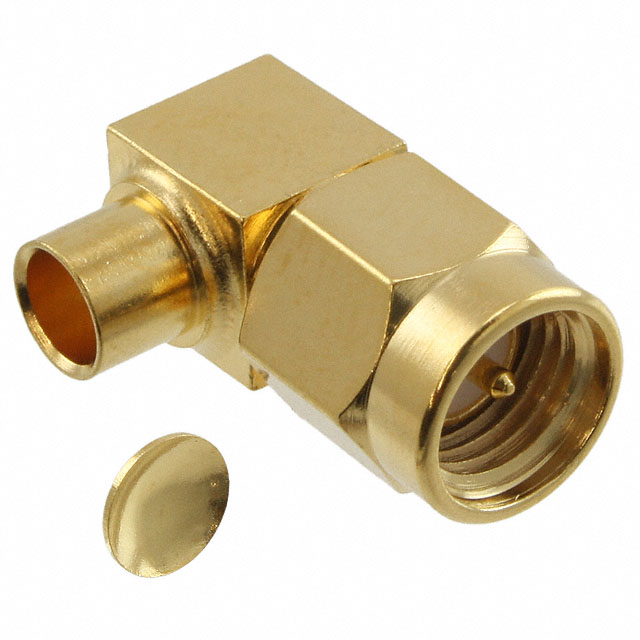

0732510071

厂牌: MOLEX
产品描述: Male Pin,Plug,Threaded 金 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装 7.92mm(长度)*17.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 同轴连接器(RF) - 配件 0732510071

0732510071概述

    SMA 连接器技术手册

    产品简介


    SMA(SubMiniature version A)连接器是一种广泛应用于微波频段的射频同轴连接器。本产品系列涵盖标准型、现场可替换型和精密型三种类型。这些连接器主要应用于雷达系统、通信设备、测试仪器及航空航天等领域,具备高性能、高可靠性等特点。

    技术参数


    SMA连接器的技术参数如下:
    - 电压:500 Vrms(海平面)
    - 温度范围:-65°C 至 +165°C
    - 频率范围:
    - 标准型:DC至18 GHz
    - 精密/现场可替换型:DC至27 GHz
    - 标称阻抗:50欧姆
    - 绝缘电阻:≥5000兆欧(见MIL-PRF-39012第3.11条)
    - 介电强度:1000 Vrms(见MIL-PRF-39012第3.17条)
    - 接触电阻:
    - 中心触点:≤3毫欧
    - 外部触点:≤2毫欧
    - 电压驻波比(VSWR):
    - 标准型:1.06 + 0.001×f (GHz)
    - 精密/现场可替换型:1.04 + 0.001×f (GHz)
    - 射频泄露:-100 dB(见MIL-PRF-39012第3.26条)
    - 射频插入损耗:
    - 标准型:0.04 × √f (GHz) dB
    - 精密/现场可替换型:0.03 × √f (GHz) dB
    - 高压耐受性:750 V@5-7.5 MHz(见MIL-PRF-39012第3.23条)

    产品特点和优势


    SMA连接器具有以下几个显著的特点和优势:
    - 宽频带覆盖:频率范围广,支持标准型DC至18 GHz,精密/现场可替换型支持到27 GHz,适用于多种高频应用场合。
    - 高可靠性和稳定性:设计符合严格的MIL-STD标准,确保在极端环境下的稳定性能。
    - 低插入损耗和低反射:良好的电气特性使其在射频信号传输中具有低损耗和低反射率,适合高精度测量和高速数据传输。
    - 多样化的选择:提供标准型、现场可替换型和精密型等多种选择,满足不同应用场景的需求。

    应用案例和使用建议


    SMA连接器被广泛应用于各种领域,例如:
    - 雷达系统:用于连接天线与接收机,保证高效的信号传输。
    - 通信设备:常用于基站设备中,确保通信质量。
    - 测试仪器:作为测试设备中的关键部件,进行精确的射频信号测量。
    - 航空航天:在卫星通信系统中,保证信号传输的可靠性和稳定性。
    使用建议:
    - 在安装过程中严格按照制造商提供的操作指南进行,确保所有电气和机械要求得到满足。
    - 对于不同的电缆类型,需选择合适的耦合扭矩,以保证连接器的安全和耐用性。
    - 定期检查和维护连接器,确保长期的稳定运行。

    兼容性和支持


    SMA连接器与其他标准射频电缆兼容,且提供广泛的配件支持。制造商提供详尽的产品文档和技术支持服务,帮助用户解决任何使用中遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:连接器出现异常信号衰减。
    - 解决方案:检查连接器的连接是否牢固,是否有氧化或腐蚀现象。必要时更换连接器。

    - 问题:连接器在高温环境下失效。
    - 解决方案:确认所选型号的最高温度是否超过实际工作环境的要求。选择精密/现场可替换型以提高温度适应性。

    - 问题:连接器连接不稳定。
    - 解决方案:重新调整耦合扭矩,确保连接器处于正确的紧固状态。若有必要,重新安装连接器。

    总结和推荐


    SMA连接器以其卓越的电气性能和广泛的应用范围,成为众多射频应用中的首选。无论是需要高精度还是高可靠性,该系列产品都能满足需求。因此,强烈推荐在各种射频应用场景中使用SMA连接器,以确保系统的稳定性和高效性。

0732510071参数

参数
颜色 -
基体镀层
配件类型 -
类型 Male Pin,Plug,Threaded
长*宽*高 7.92mm(长度)*17.5mm(高度)
安装方式 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0732510071厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0732510071数据手册

厂牌 PDF简要描述 下载
MOLEX 同轴连接器(RF) - 配件 MOLEX 0732510071 0732510071数据手册

0732510071封装设计

查看详情并下载
Symbol
Footprint
3D Model
