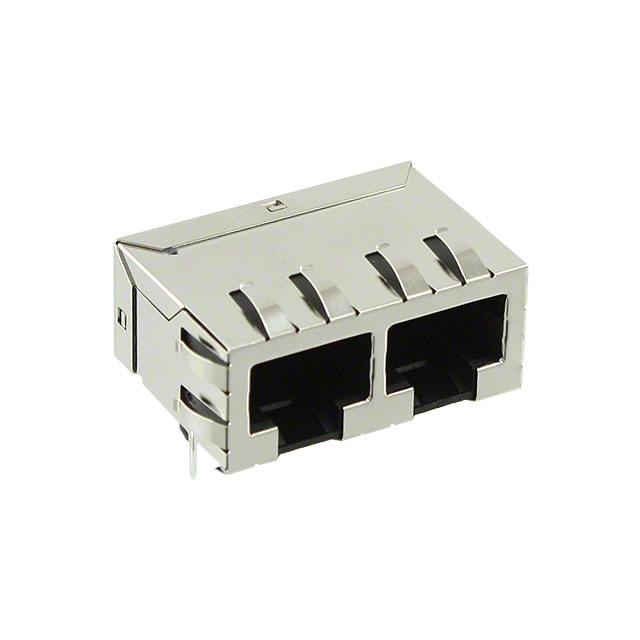

441500005

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: Jack 90度,向下 8p8c (RJ45, Ethernet) 2 通孔安装 33.76mm(长度)*21.02mm(高度)
供应商型号: Q-441500005
供应商: 期货订购
标准整包数: 180
MOLEX 模块化连接器 - 插孔 441500005

441500005概述

    电子元器件技术手册解析:MOLEX 44150 系列模块化插座

    1. 产品简介


    MOLEX 44150 系列是一种模块化的插座产品,广泛应用于计算机网络、通信设备及消费电子产品中。该系列具有多种端口配置(2到8个),每个端口最多可支持8路信号传输。主要功能是实现电路间的连接和信号传输,以确保系统稳定运行。

    2. 技术参数


    MOLEX 44150 系列的技术规格如下:
    | 参数 | 规格 |

    | 材质 | 模块外壳:玻璃纤维填充尼龙,UL94V-0阻燃等级,黑色
    终端:磷青铜
    屏蔽层:黄铜 |
    | 表面处理 | 终端:接触区域选择性镀金,50微英寸/1.27微米以上;尾部选择性镀锡,100微英寸/2.54微米以上,整体镍底涂层50微英寸/1.27微米以上
    屏蔽层:整体镍层100微英寸/2.54微米,100微英寸/2.54微米镍涂层上覆盖50微英寸/1.27微米铜底涂层;PCB接地触点浸锡处理 |
    | 尺寸 | 各端口配置的尺寸有所不同,参见技术手册详细表格 |
    | 工作温度 | 常规操作范围:-40°C至+85°C |
    | 接触电阻 | ≤5mΩ |
    | 插拔次数 | ≥1000次 |
    | 角度公差 | ±0.5° |
    | 电气特性 | 符合FCC法规第68部分 |

    3. 产品特点和优势


    MOLEX 44150 系列的主要特点包括:
    - 高品质材料:选用玻璃纤维填充尼龙作为模块外壳,不仅增强了结构强度,还符合UL94V-0阻燃标准,确保了产品的安全性和耐用性。
    - 高精度加工:产品采用精密加工工艺,确保尺寸公差控制在非常严格的范围内(如±0.5°的角度公差)。
    - 多种端口配置:提供从2到8个端口的多种配置选项,满足不同应用场景的需求。
    - 高可靠性的电镀工艺:为提高接触可靠性,特别对接触区域进行了选择性镀金处理,尾部则采用选择性镀锡,确保长期使用的稳定性。
    - 多样的安装方式:支持“卡扣式”(Snap-fit)或“压入式”(Press-fit)两种安装方式,便于安装与拆卸。

    4. 应用案例和使用建议


    MOLEX 44150 系列适用于计算机网络接口、通信设备接口、消费电子产品接口等多种场合。例如,在计算机网络中,可以用于构建路由器或交换机的接口,实现设备间的高速数据传输。在通信设备方面,该系列可用于实现信号的高效传输,增强通信质量。
    使用建议:
    - 在设计PCB布局时,应确保终端孔径和间距正确无误,避免出现错位或短路。
    - 根据具体的应用需求选择合适的端口配置(2、4、6、8端口),以便更好地满足系统的需求。
    - 安装时需注意保持正确的安装角度,确保插接稳定性和电气性能。

    5. 兼容性和支持


    MOLEX 44150 系列的模块插头必须符合FCC第68部分的规定。此外,不同数量的端口可选配不同的接地方式(单接地、三接地),请根据实际应用需求进行选择。
    支持与服务:
    MOLEX公司为其产品提供详尽的技术文档和支持服务,包括但不限于产品手册、安装指南和售后服务热线。客户可以通过MOLEX官方网站获取这些资源,或联系其客服部门寻求帮助。

    6. 常见问题与解决方案


    1. 问题:模块插头安装困难,难以插入插座。
    解决方法:检查插头与插座的公差是否一致,确认安装方向正确,轻柔而均匀地施力插入。
    2. 问题:模块连接后出现信号传输不稳定。
    解决方法:检查连接部位是否有氧化或腐蚀现象,清理干净后再重新连接;确保终端接触良好,必要时更换损坏的终端。
    3. 问题:模块化插座无法正常断开连接。
    解决方法:若为“卡扣式”设计,检查卡扣是否已完全释放;若为“压入式”,确保适当的力度即可轻松断开连接。

    7. 总结和推荐


    综上所述,MOLEX 44150 系列模块化插座凭借其高品质的材料、先进的电镀工艺以及多样的端口配置,在数据传输方面表现优异。其高可靠性、多功能性和广泛的适用范围使其成为众多应用领域的理想选择。我们强烈推荐使用这款模块化插座,以提升系统的稳定性和传输效率。
    对于需要高密度连接和高性能要求的应用场景,MOLEX 44150 系列无疑是最佳选择之一。

441500005参数

参数
端口数 2
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度,向下
长*宽*高 33.76mm(长度)*21.02mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

441500005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

441500005数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 441500005 441500005数据手册

441500005封装设计

查看详情并下载
Symbol
Footprint
3D Model
