441930005

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: 莫仕 RJ11接口 44193系列, 母座, 表面安装型, 6路
供应商型号: Q-441930005
供应商: 期货订购
标准整包数: 24000

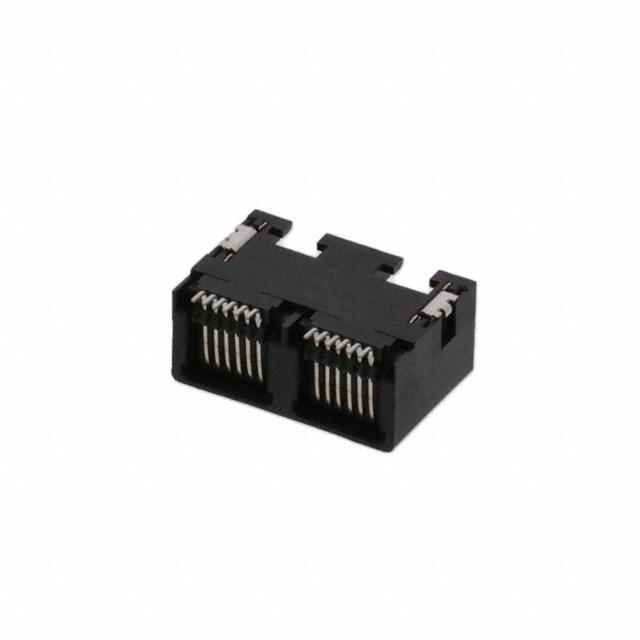

MOLEX 模块化连接器 - 插孔 441930005

441930005概述


    产品简介


    本产品为2端口表面贴装(SMT)插座组件,适用于内嵌式安装。该组件由尼龙制成的外壳、磷青铜制成的端子以及黄铜合金制成的固定钉组成,具有出色的机械稳定性和电气性能。此电子元器件主要应用于通信设备、网络基础设施、计算机外围设备及工业自动化控制等领域。

    技术参数


    - 材料:
    - 外壳:玻璃纤维填充尼龙,UL94V-0等级,颜色视需求而定。
    - 端子:厚度为0.30mm的磷青铜。
    - 固定钉:厚度为0.25mm的黄铜合金。

    - 镀层选项:
    - 接触区域可选择金镀层(最小厚度0.00127mm),端尾区域可选择锡镀层(最小厚度0.00254mm),整体需包含镍底层(最小厚度0.00127mm)。

    - 兼容性:
    - 适用于8针或6针结构,具体取决于电路大小。
    - 装配有真空成型载带,提供标准的载带包装。

    - 尺寸:
    - 8针8路装配:长度8.89mm,宽度8.89mm。
    - 8针4路装配:长度8.89mm,宽度3.81mm。
    - 6针6路装配:长度6.35mm,宽度6.35mm。
    - 6针2路装配:长度1.27mm,宽度1.27mm。

    - 公差:
    - 角度公差为±0.5°,所有尺寸公差不超过0.38mm。

    - 特殊要求:
    - 连接器安装时需确保终端尾部与固定钉的共面性误差不超过0.15mm。
    - 可根据客户需要进行定制化装配,如特定电路的空置。

    产品特点和优势


    - 坚固耐用:采用耐高温的玻璃纤维填充尼龙材料,提高了抗压性和耐热性。
    - 可靠接触:金镀层确保了良好的导电性能,适合高可靠性连接需求。
    - 灵活配置:提供多种尺寸和电路配置选择,适用于广泛的工业应用场景。
    - 环保合规:产品通过RoHS认证,确保符合环境保护标准。

    应用案例和使用建议


    - 应用案例:在工业自动化系统中用于信号传输,在通信设备中作为连接不同模块的关键部件。
    - 使用建议:
    - 确保焊接过程中使用对流焊技术,以避免因相邻连接器紧密安装而引起的干扰。
    - 按照规范检查终端尾部和固定钉的共面性,确保良好的接触和稳定性能。
    - 遵循制造商提供的PCB布局指南,以实现最佳装配效果。

    兼容性和支持


    - 兼容性:与主流PCB设计软件(如Altium Designer、Cadence Allegro)兼容,易于集成到现有系统中。
    - 支持:产品提供详细的技术手册和在线技术支持,便于用户进行故障排查和性能优化。

    常见问题与解决方案


    - 问题1:连接器尾部共面性不佳导致接触不良。
    - 解决方案:重新校准装配过程中的定位精度,确保焊点在允许的公差范围内。

    - 问题2:安装时出现错位现象。
    - 解决方案:严格按照PCB布局指南进行操作,必要时可以使用夹具辅助定位。

    总结和推荐


    综上所述,这款2端口SMT插座组件凭借其坚固耐用的构造、可靠的电气性能和多样的配置选项,在工业自动化、通信设备等领域有着广泛的应用前景。考虑到其出色的品质和多样化的应用场景,强烈推荐这一产品用于相关项目。

441930005参数

参数
朝向 90度,向下
端口数 2
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
类型 Jack
防护等级 -
长*宽*高 11.8mm(长度)*26.42mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

441930005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

441930005数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 441930005 441930005数据手册

441930005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24000+ ¥ 8.1648
48000+ ¥ 7.9572
72000+ ¥ 7.7496
库存: 240000
起订量: 24000 增量: 24000
交货地:
最小起订量为:24000
合计: ¥ 195955.2
