NCS4-442+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:4) 14.56dB 5° 3.3GHz,4.2GHz 4.2GHz 1dB 非平衡/平衡(1:4) SMD 贴片安装 2.01mm(长度)*1.24mm(高度)
供应商型号: NCS4-442+
供应商: 云汉优选
标准整包数: 1

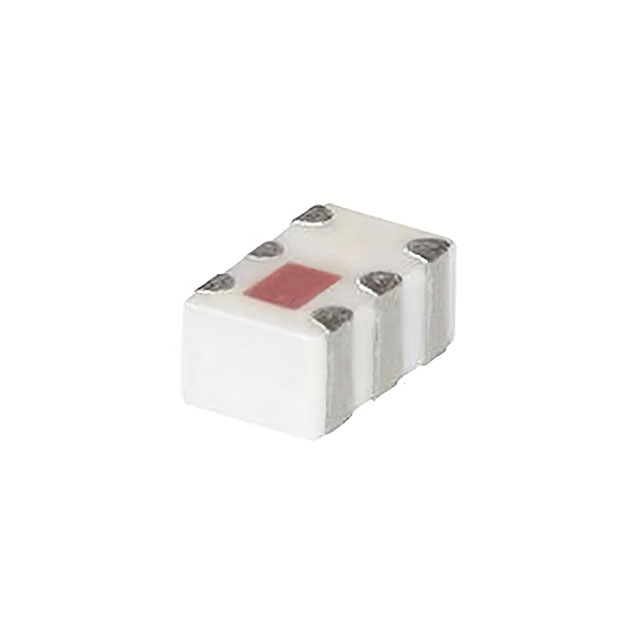

MINI-CIRCUITS 巴伦(balun) NCS4-442+

NCS4-442+概述

    NCS4-442+ RF Transformer 技术手册解析

    1. 产品简介


    NCS4-442+ 是一款陶瓷巴伦(Ceramic Balun),属于射频变压器(RF Transformer)类别。它主要用于3300到4200 MHz的频率范围内,具有1:4的阻抗比。该产品采用LTCC(低温共烧陶瓷)技术制造,具备体积小巧、低相位不平衡和幅度不平衡等特点,广泛应用于WiMAX、卫星发射机和视距链路等领域。

    2. 技术参数


    - 阻抗比: 1:4(次级/初级)
    - 频率范围: 3300 MHz 至 4200 MHz
    - 插入损耗: 0.00至0.28 dB(3300 MHz 至 4200 MHz)
    - 幅度不平衡: 0.01至0.50 dB(3300 MHz 至 4200 MHz)
    - 相位不平衡: 0.16至8.83度(3300 MHz 至 4200 MHz)
    - 工作温度: -40°C 至 85°C
    - 存储温度: -55°C 至 100°C
    - 最大功率: 3 W(额定),85°C时降额为2 W

    3. 产品特点和优势


    - 宽带特性: 在3300到4200 MHz的宽频带内表现出色
    - 低相位不平衡和幅度不平衡: 相位不平衡典型值为5度,幅度不平衡典型值为0.4 dB
    - 微型尺寸: 尺寸仅为0.079"x0.049"x0.033"(2.01 x 1.24 x 0.84 mm)
    - 成本低廉且可水洗: 便于清洗和组装
    - LTCC构造: 增强产品的稳定性和可靠性

    4. 应用案例和使用建议


    - WiMAX: 用于宽带无线接入系统,确保高带宽通信
    - 卫星发射机: 提升信号传输质量和稳定性
    - 视距链路: 实现长距离点对点通信,提高通信效率
    使用建议:
    - 为保证最佳性能,建议在规定的频率范围内使用该产品
    - 确保电路设计合理,避免不必要的干扰和损耗

    5. 兼容性和支持


    NCS4-442+ 支持标准的引脚布局,可直接集成到现有电路板中。制造商提供详尽的技术支持和质量保证,包括标准的有限保修政策。

    6. 常见问题与解决方案


    - 问题: 插入损耗偏高
    - 解决方案: 检查电路板设计,确保匹配网络正确并重新测试
    - 问题: 幅度不平衡超出预期
    - 解决方案: 调整外围电路元件,特别是匹配电阻和电容,以优化平衡性能
    - 问题: 相位不平衡问题
    - 解决方案: 使用精密仪器校准相位,确保一致性和准确性

    7. 总结和推荐


    NCS4-442+ 是一款高性能的射频变压器,特别适合于需要宽频带、低损耗和小体积的应用场合。其出色的特性和广泛的应用范围使其在市场上具备较强的竞争力。强烈推荐在相关项目中使用这款产品,以获得最佳的通信效果和用户体验。

NCS4-442+参数

参数
相位差
最小工作频率 3.3GHz,4.2GHz
共模抑制比CMRR -
振幅差 -
平衡端口阻抗 非平衡/平衡(1:4)
最大工作频率 4.2GHz
回波损耗 14.56dB
最大插入损耗 1dB
不平衡端口阻抗 非平衡/平衡(1:4)
长*宽*高 2.01mm(长度)*1.24mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCS4-442+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

NCS4-442+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 巴伦(balun) MINI-CIRCUITS NCS4-442+ NCS4-442+数据手册

NCS4-442+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 16.767
100+ ¥ 15.7734
500+ ¥ 15.1524
1000+ ¥ 14.6556
库存: 290
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 167.67
