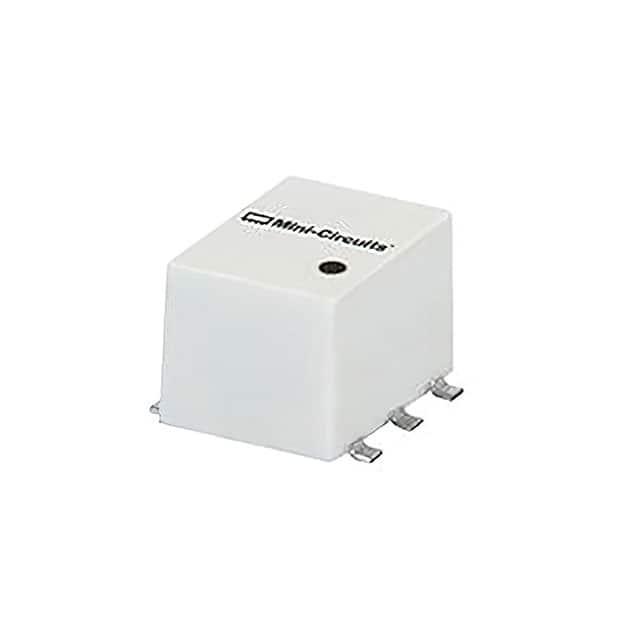

ADT1-6T+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 50Ω 7.66dB 1° 30KHz 125MHz 3dB 50Ω SMD 贴片安装 7.87mm*5.59mm*6.91mm
供应商型号: ADT1-6T+
供应商: 国内现货
标准整包数: 10
MINI-CIRCUITS 巴伦(balun) ADT1-6T+

ADT1-6T+概述

    ADT1-6T+ RF Transformer 技术手册

    1. 产品简介


    ADT1-6T+ RF变压器是一款表面贴装(Surface Mount)型的RF变压器,广泛应用于射频信号处理和通信系统中。它具有极佳的幅度不平衡度(通常为0.1 dB),相位不平衡度(通常为1度),以及出色的回波损耗(通常为18 dB),使其成为高性能射频电路的理想选择。

    2. 技术参数


    - 尺寸:6.91 × 7.87 × 5.59 mm
    - 最大额定值:
    - 射频功率:0.5 W
    - 直流电流:30 mA
    - 工作温度范围:-20°C 到 85°C
    - 存储温度范围:-55°C 到 100°C
    - 阻抗比:50Ω
    - 频率范围:0.03-125 MHz

    3. 产品特点和优势


    ADT1-6T+的主要特点包括:
    - 优秀的幅度不平衡度:通常为0.1 dB,有助于保持信号的一致性。
    - 出色的相位不平衡度:通常为1度,确保信号的精确传输。
    - 优良的回波损耗:通常为18 dB,减少信号反射,提高系统的整体性能。
    - 支持水基清洗,便于生产和维护。
    - 受美国专利保护,品质保证。
    - 可提供ROHS合规版本,符合环保要求。

    4. 应用案例和使用建议


    ADT1-6T+广泛应用于各类射频设备,如无线通信系统、雷达系统和测试设备。根据手册中的性能数据,我们建议在设计射频前端电路时,考虑到温度和频率变化对性能的影响。具体使用建议如下:
    - 在高频环境下使用时,关注插入损耗的变化。
    - 确保电路设计满足其额定的工作温度范围,以避免过热引起的损坏。
    - 在生产过程中使用水基清洗工艺,但需注意清洗液的选择,以避免对组件造成损害。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准表面贴装设备兼容,适合集成到多种类型的射频电路中。
    - 支持和维护:Mini-Circuits提供标准的有限保修和服务条款,具体内容请参见公司网站。购买者有权享受其中包含的权利和利益。

    6. 常见问题与解决方案


    - 问题1:在低温下工作时,插入损耗增加。
    - 解决办法:确保电路设计考虑低温环境下的性能变化,并采用适当的补偿措施。

    - 问题2:回波损耗不理想。
    - 解决办法:检查并优化电路布局,确保阻抗匹配。
    - 问题3:清洗后出现性能下降。
    - 解决办法:选用合适的清洗剂,并严格按照操作规程进行清洗。

    7. 总结和推荐


    总体而言,ADT1-6T+是一款性能优异的RF变压器,适用于各种高性能射频应用场合。它凭借优秀的幅度和相位平衡度,以及出色的回波损耗,能够显著提升系统的整体性能。我们强烈推荐这款产品用于需要高可靠性和高性能的射频系统中。
    如果您有任何疑问或需要进一步的支持,请联系Mini-Circuits官方渠道。

ADT1-6T+参数

参数
相位差
最大工作频率 125MHz
振幅差 -
最小工作频率 30KHz
平衡端口阻抗 50Ω
不平衡端口阻抗 50Ω
最大插入损耗 3dB
共模抑制比CMRR -
回波损耗 7.66dB
长*宽*高 7.87mm*5.59mm*6.91mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADT1-6T+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。
