首页  >  产品百科  >  GAT-9+

GAT-9+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 9dB 500mW 0MHz 8GHz 50Ω ±0.4dB 贴片安装
供应商型号: 139-GAT-9+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS RF衰减器 GAT-9+

GAT-9+概述

    # GAT-9+ 固定衰减器技术手册

    产品简介


    产品类型与功能
    GAT-9+ 是一款高性能的固定衰减器,设计用于广泛的射频(RF)和微波应用。其核心功能是在信号传输过程中减少特定量的功率,适用于需要精确控制输出信号强度的应用场景。
    应用领域
    GAT-9+ 广泛应用于以下几个领域:
    - 蜂窝通信
    - 个人通信服务(PCS)
    - 通信设备
    - 雷达系统
    - 国防工业
    这些应用需要稳定的信号传输和高精度的功率控制,而 GAT-9+ 的卓越性能使其成为理想的选择。

    技术参数


    基本参数
    - 衰减值(dB): 9 dB ± 0.4 dB
    - 阻抗: 50 Ω
    - 最大输入功率: 0.5 W(25°C时),在85°C时降额至0.2 W
    - 频率范围: DC 至 8000 MHz(典型可达10000 MHz)
    - 电压驻波比(VSWR): 1.15:1(典型值)
    温度特性
    - 工作温度范围: -45°C 至 85°C
    - 存储温度范围: -55°C 至 100°C
    尺寸

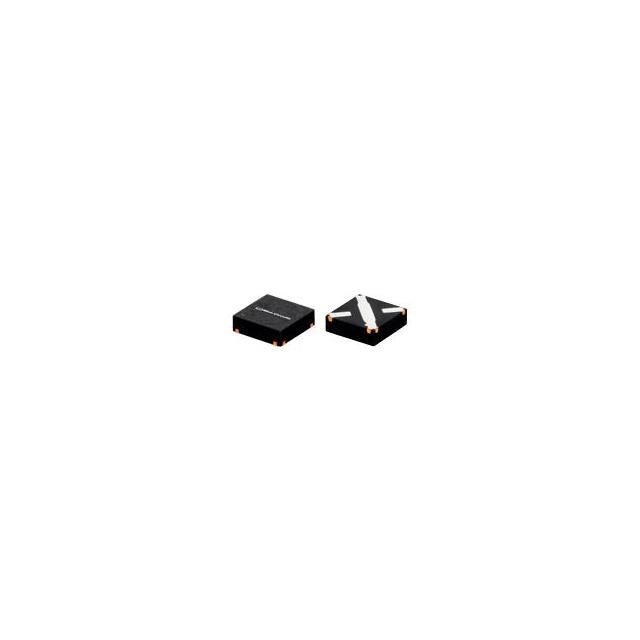

    - 封装尺寸: 3x3 mm(MCLP™微型封装)
    - 引脚配置: 4针,具体引脚分配为:1-输入,2/4-接地,3-输出
    频率响应
    - 在100 MHz至8000 MHz范围内,衰减值的变化保持在±0.4 dB以内。
    - VSWR在整个频率范围内保持在1.15:1以下,确保高效的信号传输。

    产品特点和优势


    特点
    1. 紧凑型设计: 采用MCLP™ 3x3 mm微型封装,适合空间受限的应用场景。
    2. 宽频率范围: 可支持高达8000 MHz的工作频率,部分型号可扩展至10000 MHz。
    3. 低反射系数: 典型VSWR为1.15:1,减少信号失真。
    4. 高可靠性: 符合RoHS标准,环保且耐用。
    优势
    - 出色的稳定性和精确性,确保信号处理的一致性。
    - 在高频段表现出色,特别适合高速数据传输和复杂信号链路。
    - 小巧的设计使其易于集成到各种电子设备中。

    应用案例和使用建议


    应用案例
    GAT-9+ 在多个领域都有广泛应用。例如,在蜂窝通信基站中,它用于降低发射信号的强度,以防止过载;在雷达系统中,它帮助调节回波信号的幅度,提高检测精度。
    使用建议
    - 布局设计: 使用推荐的PCB布局(如TB-154和PL-126),并确保引脚间的间距符合规范。
    - 温度管理: 注意工作温度限制,特别是在高温环境下使用时需考虑散热措施。
    - 匹配电路: 确保与相关设备的良好匹配,以最大化性能。

    兼容性和支持


    兼容性
    GAT-9+ 可与多种射频设备兼容,尤其是在需要精确衰减控制的场景下表现优异。它可以直接替代其他品牌的同类产品,无需额外修改电路设计。
    支持与维护
    Mini-Circuits 提供全面的技术支持和售后服务。客户可以通过官方网站获取详细的产品信息和技术文档,并享受标准有限保修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号强度异常 | 检查输入信号强度是否超出规定范围 |
    | 设备过热 | 降低输入功率或改善散热条件 |
    | VSWR值过高 | 确认连接器和电缆是否正确安装及匹配 |

    总结和推荐


    综合评估
    GAT-9+ 固定衰减器以其高精度、宽频率范围和小尺寸设计,在射频和微波领域展现了强大的竞争力。它的应用灵活性和稳定性使其成为众多专业领域的首选。
    推荐结论
    对于需要精确信号控制和高性能表现的场合,GAT-9+ 是一个值得信赖的选择。其卓越的技术特性和广泛的应用范围使其成为市场上不可多得的优质产品。建议在相关项目中优先考虑使用 GAT-9+。

GAT-9+参数

参数
最小工作频率 0MHz
阻抗 50Ω
额定功率 500mW
典型衰减 9dB
衰减容差 ±0.4dB
最大工作频率 8GHz
安装方式 贴片安装
包装方式 卷带包装

GAT-9+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

GAT-9+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF衰减器 MINI-CIRCUITS GAT-9+ GAT-9+数据手册

GAT-9+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6345 ¥ 42.2944
50+ $ 4.1688 ¥ 38.0445
100+ $ 4.0176 ¥ 36.6646
200+ $ 3.5208 ¥ 32.1309
500+ $ 3.2655 ¥ 29.801
1000+ $ 3.003 ¥ 27.4054
库存: 266
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.29
