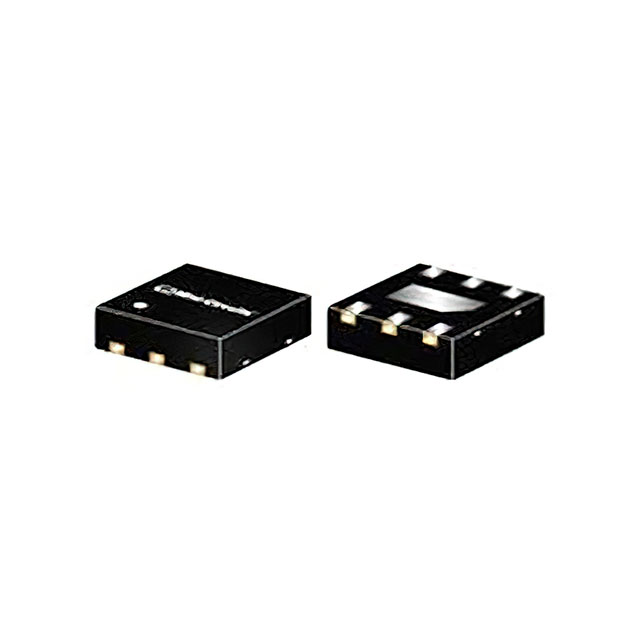

YAT-2A+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 2dB 2W 0MHz 18GHz 50Ω 贴片安装
供应商型号: YAT-2A+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF衰减器 YAT-2A+

YAT-2A+概述

    YAT-2A+ 固定衰减器:详细技术手册解析

    产品简介


    YAT-2A+ 是一款固定衰减值的吸收式MMIC衰减器,采用高重复性的IPD工艺技术和GaAs基板上的薄膜电阻制造。该产品是微型电路实验室(Minicircuits)生产的YAT-A系列的一部分,提供0到10 dB(步进1 dB)、12 dB、15 dB、20 dB 和 30 dB的衰减值选择。YAT-2A+ 支持宽频段操作,频率范围从直流至18 GHz,适用于无线蜂窝通信、微波通信、雷达、国防和航空航天等多个领域。

    技术参数


    以下是YAT-2A+ 的关键电气参数和技术规格:
    - 频率范围:DC 至 18 GHz
    - 标称衰减值:0.01 至 2 dB(精度较高)
    - 最小输入功率:-10 dBm
    - 最大输入功率:2 W(在25°C条件下),温度达到85°C时线性降额至1 W
    - 电压驻波比(VSWR):在不同频率范围内表现良好,最高不超过1.9:1
    - 阻抗匹配:50 Ω

    产品特点和优势


    1. 异常出色的功率处理能力:能够在小体积封装内承受高达2 W的功率,适合高功率应用场景。
    2. 宽带操作:覆盖从直流到18 GHz的全频段,支持多种应用需求。
    3. 微型封装:采用2 mm x 2 mm的小型封装(MCLP™),适合空间受限的设计。
    4. 精确度和平坦度优秀:保证了高精度和良好的衰减平坦度。
    5. 高可靠性:通过使用金属化通孔和高性能材料来实现低热阻和优异的热传导性能。

    应用案例和使用建议


    - 典型应用:无线蜂窝通信、微波通信、雷达系统和国防航天项目。这些应用中对衰减器的功率处理能力和频率响应都有较高的要求。
    - 使用建议:在设计阶段需要特别注意输入功率限制,特别是在高频应用中可能需要进行额外的散热措施。同时,由于该衰减器采用小型封装,需确保电路板设计能够适应小尺寸封装的需求。

    兼容性和支持


    - 兼容性:作为标准50 Ω阻抗接口,YAT-2A+ 可以轻松集成到现有的电子系统中。MCLP™ 封装便于表面贴装,适合自动化生产线。
    - 支持服务:厂商提供全面的技术文档和支持服务,包括测试板TB-YAT-2A+和详细的布局指南。

    常见问题与解决方案


    1. 高温环境下的功率降额:如果温度超过85°C,需要适当降低输入功率,避免器件损坏。
    2. 正确接地:确保底面金属化垫片可靠接地,否则可能影响VSWR指标。
    3. 静电放电保护:遵循推荐的ESD防护措施,特别是使用HBM模式下通过2000 V等级的检测。

    总结和推荐


    YAT-2A+是一款高性能、多功能的固定衰减器,适合在各种高要求的无线通信和雷达系统中使用。其卓越的功率处理能力、宽广的工作带宽以及紧凑的设计使其在市场上具备很强的竞争优势。我们强烈推荐该产品用于对稳定性、可靠性要求较高的应用场景中。详细了解产品特性和获取更多技术资料,可访问厂商官方网站。

YAT-2A+参数

参数
阻抗 50Ω
额定功率 2W
典型衰减 2dB
衰减容差 -
最大工作频率 18GHz
最小工作频率 0MHz
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YAT-2A+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。
