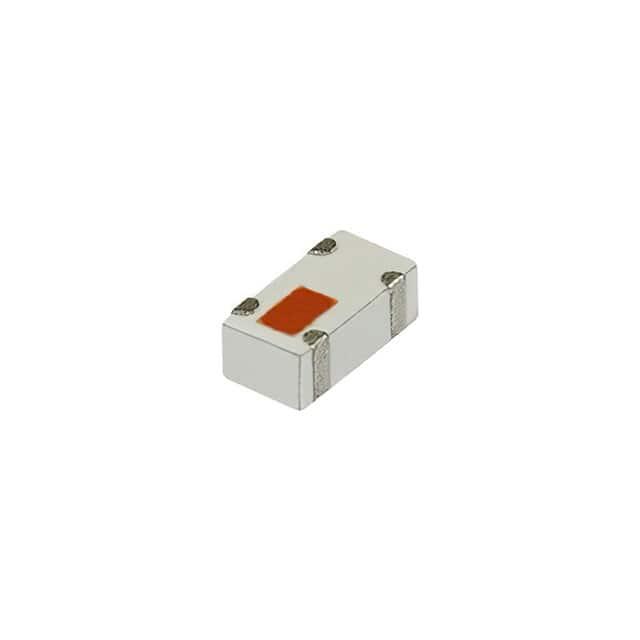

TCO1-462+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:1) 13dB 10° 3.3GHz,5.9GHz 5.9GHz 0.8dB 非平衡/平衡(1:1) SMD 贴片安装
供应商型号: TCO1-462+
供应商: 期货订购
标准整包数: 20
MINI-CIRCUITS 巴伦(balun) TCO1-462+

TCO1-462+概述

    产品概述:Mini-Circuits TCO1-462+ 射频变压器
    Mini-Circuits 的 TCO1-462+ 是一款专为无线通信设计的陶瓷射频平衡/不平衡变压器(balun),具有小巧尺寸、卓越性能和广泛的频率范围,适用于 3300 至 5900 MHz 的频段。作为一款 1:1 阻抗比的变压器,它以其紧凑的设计、优秀的功率处理能力和低插入损耗成为现代无线通信领域的理想选择。
    主要功能和应用领域
    - 主要功能:低插入损耗、低相位不平衡、低幅度不平衡、宽频带覆盖及高功率处理能力。
    - 应用领域:广泛应用于无线局域网(WLAN)、Wi-Fi、5G(sub-6 GHz)和长期演进技术(LTE)等领域。

    技术参数


    以下是 TCO1-462+ 的核心技术参数,详细说明了其性能指标和电气特性:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 3300 5900 | MHz |
    | 阻抗比 | 1 |
    | 插入损耗 0.8 dB |
    | 幅度不平衡 | 3300–4200 | 1.7 dB |
    4200–5900 0.7 | dB |
    | 相位不平衡 | 3300–5900 10 | 度 |
    | 不平衡回波损耗 | 3300–5900 13 | dB |
    其他关键参数:
    - 最大功率处理能力:2 W(典型值),额定工作温度范围:-55°C 至 +125°C。
    - 封装尺寸:0402(1.0 mm × 0.5 mm × 0.37 mm),适合高密度印刷电路板(PCB)布局。
    - 包装方式:提供标准卷带包装(Tape & Reel),支持 RoHS 合规要求。

    产品特点和优势


    1. 紧凑设计
    TCO1-462+ 的 0402 封装使其成为业内最小型化的陶瓷 RF 变压器之一,非常适合空间受限的设计需求。
    2. 出色的性能
    具有低插入损耗(典型值 0.8 dB)和极低的幅度及相位不平衡,保证了信号完整性,使产品在高精度射频系统中表现出色。
    3. 高可靠性
    采用先进的低温共烧陶瓷(LTCC)工艺制造,具有高耐久性和抗恶劣环境的能力,适合工业级应用。
    4. 行业领先的性能与成本平衡
    结合了优异的性能与低廉的成本,特别适合大批量生产。

    应用案例和使用建议


    应用场景
    - Wi-Fi 和 WLAN:TCO1-462+ 在 Wi-Fi 和 WLAN 系统中广泛用于射频信号的转换与均衡,确保稳定的信号传输。
    - 5G 子 6 GHz 基站:该变压器可高效处理高速率数据传输,提升基站的整体性能。
    - LTE 通信模块:由于其宽频率范围和支持高功率的能力,非常适合用于 LTE 模块中的信号调制和解调。
    使用建议
    1. 布局优化:根据推荐的 PCB 布局(PL-624),合理安排组件位置以减少寄生效应。
    2. 温度管理:确保工作环境温度不超过额定范围,避免高温对性能造成不利影响。
    3. 质量检测:在焊接后进行目视检查,确保焊点完整无损。

    兼容性和支持


    兼容性:TCO1-462+ 与大部分标准 PCB 材料和焊接工艺兼容,可轻松集成到现有设计中。
    技术支持:Mini-Circuits 提供全面的售后服务和技术支持,用户可通过官网获取详细的技术文档和标准条款。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗偏高 | 检查 PCB 布局是否存在阻抗不匹配。 |
    | 温度超出正常范围 | 调整环境温度,使用散热设计。 |
    | 幅度不平衡增大 | 确认变压器正确安装且无损坏。 |

    总结和推荐


    Mini-Circuits TCO1-462+ 以其超紧凑的尺寸、卓越的性能和广泛的适用性,在无线通信领域表现出色。对于需要高性能射频变压器的应用,这款产品无疑是理想的选择。推荐在 WLAN/Wi-Fi、5G 和 LTE 等场景中优先考虑 TCO1-462+。
    结论:高度推荐用于现代无线通信系统的信号传输和均衡应用。

TCO1-462+参数

参数
最大工作频率 5.9GHz
最小工作频率 3.3GHz,5.9GHz
共模抑制比CMRR -
回波损耗 13dB
最大插入损耗 0.8dB
振幅差 -
平衡端口阻抗 非平衡/平衡(1:1)
相位差 10°
不平衡端口阻抗 非平衡/平衡(1:1)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
