NCS1-112+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 50Ω 10.1dB 13° 700MHz 1.1GHz 1.2dB 50Ω 贴片安装
供应商型号: 139-NCS1-112
供应商: Mouser
标准整包数: 1

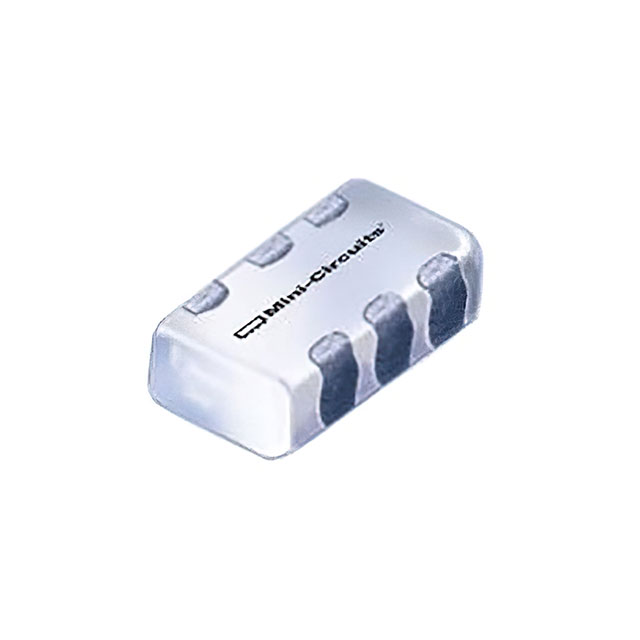

MINI-CIRCUITS 巴伦(balun) NCS1-112+

NCS1-112+概述

    # Ceramic Balun NCS1-112+ 技术手册解析

    1. 产品简介


    基本介绍
    NCS1-112+ 是一款由 Mini-Circuits 生产的陶瓷巴伦(Balun),采用宽频带设计,适用于 700 至 1100 MHz 频率范围,是一款单端到差分信号转换器,具有低插入损耗、高相位平衡和幅值平衡的卓越性能。它在无线通信领域有着广泛的应用,特别适合 WCDMA、PCS 和 GPS 等系统。
    主要功能
    - 单端信号到差分信号的转换;
    - 广泛应用于无线通信、射频前端模块等领域;
    - 支持高达 3W 的功率处理能力。
    应用领域
    - WCDMA 系统;
    - PCS 移动通信设备;
    - GPS 接收器。

    2. 技术参数


    以下为 NCS1-112+ 的关键技术参数:
    | 参数 | 规格 |

    | 频率范围 | 700 MHz 至 1100 MHz |
    | 阻抗比 | 1:1 |
    | 插入损耗 | 700-730 MHz:≤1.1 dB; |
    730-950 MHz:≤0.75 dB; |
    950-1000 MHz:≤0.8 dB; |
    1000-1100 MHz:≤1.1 dB |
    | 幅值不平衡 | 700-730 MHz:≤0.85 dB; |
    730-950 MHz:≤0.75 dB; |
    950-1000 MHz:≤0.65 dB; |
    1000-1100 MHz:≤0.87 dB |
    | 相位不平衡 | 700-730 MHz:≤0.85°; |
    730-950 MHz:≤4.5°; |
    950-1000 MHz:≤8°; |
    1000-1100 MHz:≤13° |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -55°C 至 100°C |
    | 封装尺寸 | 0.079" × 0.049" × 0.028" |

    3. 产品特点和优势


    特点
    1. 超宽带性能:覆盖 700-1100 MHz 频段,适用于多种无线通信协议。
    2. 低插损和失配:插入损耗低至 0.75 dB,幅值和相位不平衡度分别控制在 0.65 dB 和 8°以内。
    3. 小型化设计:采用 LTCC 工艺,体积仅为 0.079" × 0.049" × 0.028",便于集成。
    4. 耐用性强:支持水洗工艺,符合 RoHS 标准,环保且易于清洁。
    优势
    - 在高性能无线通信设备中表现优异;
    - 可以显著减少寄生效应,提高系统的整体效率;
    - 相较于同类产品,价格更具竞争力,适合大规模生产。

    4. 应用案例和使用建议


    典型应用案例
    - WCDMA 系统中,用于单端到差分信号转换,增强天线性能;
    - PCS 设备中作为信号分配器,降低电路复杂度;
    - GPS 接收器中实现高精度信号传输。
    使用建议
    1. 在设计时,确保匹配阻抗为 50 Ω,避免因阻抗不匹配导致的性能下降;
    2. 为防止热失控,建议将功耗控制在 3W 以下;
    3. 若需要更高频段的应用,可结合其他射频组件进行扩展;
    4. 注意保持 PCB 布局合理,尤其是接地层的设计,以减少噪声干扰。

    5. 兼容性和支持


    兼容性
    - NCS1-112+ 与大多数 50 Ω 射频模块兼容,例如 Mini-Circuits 的其他产品系列;
    - 支持主流 PCB 布局工具,如 Eagle、Altium Designer。
    厂商支持
    - 提供详细的技术文档和支持服务;
    - 客户可以通过官方网站获取最新产品信息和技术更新;
    - 如需进一步定制或技术支持,可直接联系销售部门。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查 PCB 布局是否存在设计缺陷; |
    确保焊点良好,避免虚焊。 |
    | 幅值或相位不平衡过大 | 调整天线或信号源匹配阻抗至 50 Ω; |
    检查供电电压是否稳定。 |
    | 设备运行温度过高 | 增加散热装置,优化气流路径; |
    减少长时间大功率运行时间。 |

    7. 总结和推荐


    综合评估
    NCS1-112+ 以其紧凑的尺寸、出色的性能参数和较低的成本,在射频前端模块领域表现出色。其独特的低相位和幅值不平衡特性使其成为高精度无线通信系统的理想选择。
    推荐使用
    对于需要高性能单端到差分信号转换的无线通信设备制造商,NCS1-112+ 是一个值得信赖的选择。无论是 WCDMA、PCS 还是 GPS 应用,它都能提供可靠且经济的解决方案。
    最终结论:强烈推荐使用 NCS1-112+,特别是在成本敏感型无线通信设备的设计中。

NCS1-112+参数

参数
相位差 13°
振幅差 -
共模抑制比CMRR -
平衡端口阻抗 50Ω
最小工作频率 700MHz
最大插入损耗 1.2dB
回波损耗 10.1dB
最大工作频率 1.1GHz
不平衡端口阻抗 50Ω
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCS1-112+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

NCS1-112+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 巴伦(balun) MINI-CIRCUITS NCS1-112+ NCS1-112+数据手册
