TC16-1T+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:16) 4.34dB 5° 20MHz 300MHz 3dB 非平衡/平衡(1:16) SMD-5P 贴片安装 3.81mm(长度)*3.81mm(高度)
供应商型号: 139-TC16-1T
供应商: Mouser
标准整包数: 1

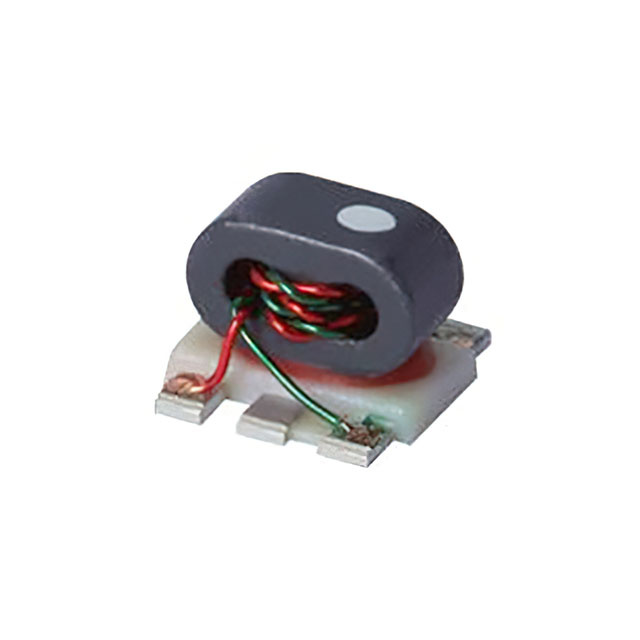

MINI-CIRCUITS 巴伦(balun) TC16-1T+

TC16-1T+概述


    产品简介


    RF Transformer(射频变压器) 是一款适用于多种高频电路的表面贴装型电子元器件,型号为TC16-1T+。其设计用于匹配阻抗和隔离信号,在频率范围20至300 MHz内提供高效传输特性。此款变压器主要面向CATV(有线电视)、无线通信及测试设备等领域,凭借其优良的电气性能和紧凑设计成为高频电路中的关键组件。

    技术参数


    以下是TC16-1T+的技术规格:
    - 阻抗比(次级/初级):16Ω
    - 频率范围:20–300 MHz
    - 插入损耗:
    - 20–300 MHz:3.0 dB
    - 30–200 MHz:2.0 dB
    - 50–150 MHz:1.0 dB
    - 相位不平衡:
    - 50–150 MHz:±4°
    - 30–200 MHz:±5°
    - 幅度不平衡:
    - 50–150 MHz:±0.3 dB
    - 30–200 MHz:±0.5 dB
    - 输入回波损耗:典型值15 dB
    - 工作温度范围:-20°C 至 +85°C
    - 存储温度范围:-55°C 至 +100°C
    - 最大功率:0.25 W
    - 直流电流:30 mA

    产品特点和优势


    - 高性能插入损耗:在指定频率范围内具有极低的插入损耗,确保信号传输效率最大化。
    - 塑料基座设计:采用耐腐蚀、易清洗的塑料基座,适合自动化生产环境。
    - 高回波损耗:良好的阻抗匹配特性减少了信号反射,提高系统稳定性。
    - 紧凑结构:重量仅为0.15克,占用面积小,特别适合空间受限的设计。
    - 耐用性:支持高温焊接工艺并可承受宽温工作环境。

    应用案例和使用建议


    应用场景:
    - CATV网络:作为分配放大器中的隔离器,减少信号衰减并增强抗干扰能力。
    - 无线通信:配合滤波器和功放模块使用,优化整体射频链路性能。
    - 测试仪器:用于校准和测量复杂电路中的信号传输特性。
    使用建议:
    - 在高频设计中,确保布线符合推荐的PCB布局规范,特别是保持最小化的寄生效应。
    - 根据具体应用场景选择合适的频率范围以获得最佳效果。
    - 避免超出最大额定功率,防止器件损坏。

    兼容性和支持


    - 兼容性:TC16-1T+与标准SMD(表面贴装)设备完全兼容,可直接集成到现有PCB设计中。
    - 技术支持:Mini-Circuits公司提供详尽的产品文档和技术支持服务,包括产品选型指南和常见故障排查方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查焊点是否良好;确认频率范围是否适用 |
    | 回波损耗不足 | 调整输入端阻抗匹配电路 |
    | 设备无法正常工作 | 核对是否超出温度或功率限制 |

    总结和推荐


    TC16-1T+是一款专为高频应用设计的优质射频变压器,凭借卓越的电气特性和可靠性在市场上脱颖而出。其低插入损耗、高回波损耗和紧凑体积使其非常适合现代通信和测试设备。此外,制造商提供了完善的文档和支持体系,进一步提升了产品的易用性。
    推荐指数:★★★★★
    如果您正在寻找一款性能稳定且易于集成的射频变压器,TC16-1T+无疑是理想的选择。

TC16-1T+参数

参数
相位差
不平衡端口阻抗 非平衡/平衡(1:16)
回波损耗 4.34dB
最小工作频率 20MHz
最大插入损耗 3dB
共模抑制比CMRR -
振幅差 -
平衡端口阻抗 非平衡/平衡(1:16)
最大工作频率 300MHz
长*宽*高 3.81mm(长度)*3.81mm(高度)
通用封装 SMD-5P
安装方式 贴片安装
包装方式 卷带包装

TC16-1T+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

TC16-1T+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 巴伦(balun) MINI-CIRCUITS TC16-1T+ TC16-1T+数据手册

TC16-1T+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.531 ¥ 38.287
50+ $ 3.51 ¥ 29.6595
500+ $ 2.898 ¥ 24.4881
2000+ $ 1.9005 ¥ 16.0592
库存: 1936
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.28
