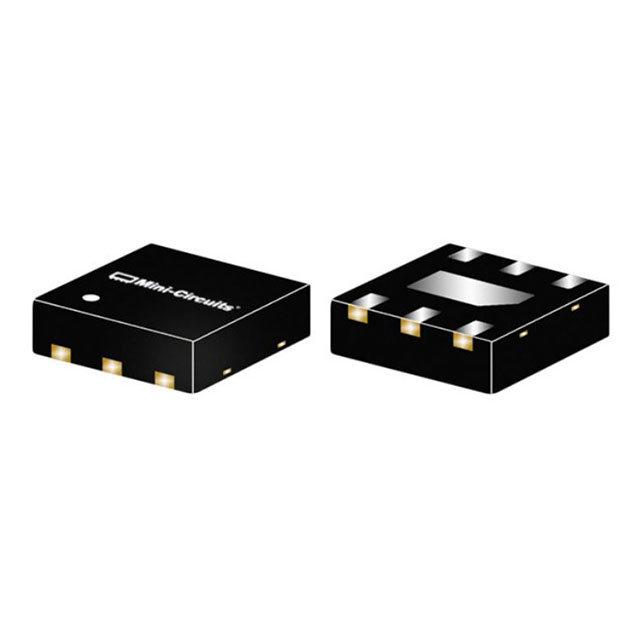

KAT-6+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 6dB 1.6W 0MHz 43.5GHz 50Ω CASE MC-1630-1 贴片安装
供应商型号: 139-KAT-6+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS RF衰减器 KAT-6+

KAT-6+概述

    高质量文章:Mini-Circuits KAT-6+ 固定衰减器技术手册解析

    1. 产品简介


    KAT-6+ 固定衰减器是一款高性能的微波精密元器件,专为5G通信、雷达、测试测量及国防等领域设计。采用GaAs MMIC(单片集成被动器件)技术制造,具备出色的衰减精度和平坦度,同时保证在整个频段内优异的驻波比(VSWR)。产品工作频率范围为DC至43.5 GHz,输入功率高达1.6 W,能够适应各种严苛的应用环境。

    2. 技术参数


    以下是KAT-6+的关键技术规格:
    | 参数名称 | 指标范围 | 单位 |
    |
    | 工作频率范围 | DC至43.5 GHz | GHz |
    | 衰减值 | 6 dB | dB |
    | 阻抗 | 50 Ω
    | 最大输入功率 | 1.6 W | W |
    | 工作温度范围 | -40°C 至 85°C | °C |
    | 储存温度范围 | -65°C 至 150°C | °C |
    | 驻波比(典型值) | 1.1:1 | :1 |
    此外,根据测试数据,在不同频段内衰减值偏差范围为 ±0.4 dB(典型值),并且驻波比维持在1.05到1.64之间。

    3. 产品特点和优势


    KAT-6+具有以下显著特点与优势:
    - 超宽带覆盖:支持从直流到43.5 GHz的全频段应用,特别适合于高速无线通信和雷达系统。
    - 高功率处理能力:可承受高达1.6 W的连续射频输入功率,确保稳定运行。
    - 小型化设计:仅2 mm × 2 mm的封装尺寸,简化了电路板布局,节省空间且便于集成。
    - 精准衰减控制:提供±0.4 dB的精确衰减值,确保信号传输的一致性。
    - 卓越的电气性能:极低的插入损耗(典型值0.2 dB)和高可靠性。
    这些特性使其成为通信基础设施、国防项目及医疗设备的理想选择。

    4. 应用案例和使用建议


    KAT-6+适用于多种应用场景:
    - 5G基站建设:用于调节射频链路增益平衡。
    - 测试与测量设备:作为信号校准环节中的关键组件。
    - 雷达系统:减少高频段内的反射干扰。
    使用建议:
    1. 在高温环境中使用时,需注意功率降额至1 W以避免损坏。
    2. PCB布局应遵循推荐的设计指南PL-586,确保良好的热管理和电磁兼容性。

    5. 兼容性和支持


    KAT-6+通过MC1630-1塑料封装和Tape & Reel形式供货,可适配标准7"卷盘包装。同时,Mini-Circuits提供详细的评估板TB-934-6C+以及全面的技术文档支持。此外,该器件符合人体模型ESD防护要求,Class 2级别保护(2000V)。如需更深入的信息,可以访问Mini-Circuits官网获取资源。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题1:器件无法正常工作
    解决方案:检查焊接质量和安装环境是否符合要求。
    - 问题2:输出信号失真严重
    解决方案:重新确认负载阻抗匹配是否正确。
    - 问题3:长时间工作后出现漂移现象
    解决方案:定期更换以防止过热累积效应。

    7. 总结和推荐


    KAT-6+凭借其卓越的电气特性和紧凑的设计成为固定衰减器市场的佼佼者。其宽频带支持、高功率耐受能力和精确的衰减值使其成为现代无线通信系统中不可或缺的一部分。强烈推荐给需要高性能射频解决方案的专业人士和技术团队。
    如果您正在寻找一款可靠且高效的固定衰减器,那么KAT-6+无疑是最佳选择之一!
    Mini-Circuits官网链接: [www.minicircuits.com](http://www.minicircuits.com)

KAT-6+参数

参数
典型衰减 6dB
衰减容差 -
最大工作频率 43.5GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 1.6W
通用封装 CASE MC-1630-1
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
