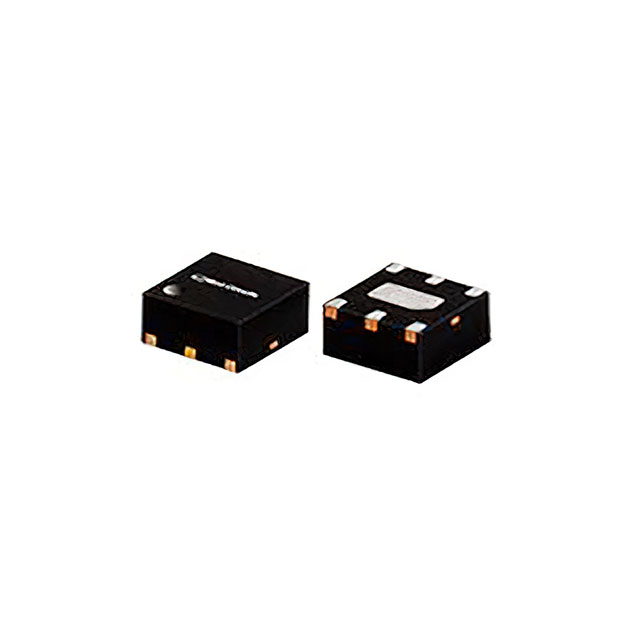

QAT-6+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 6dB 1.6W 0MHz 50GHz 50Ω TDFN-6(EP) 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: QAT-6+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF衰减器 QAT-6+

QAT-6+概述

    # QAT-6+ 吸收式固定衰减器

    产品简介


    QAT-6+ 是一款采用高可靠性和可重复性的GaAs MMIC IPD工艺制造的吸收式固定衰减器。适用于多种应用场合,包括5G通信、测试与测量、雷达、无线基础设施、卫星通信、国防和航空航天等。这款产品采用微型封装(2x2 MCLP™),具有出色的频率范围(DC到50GHz)和卓越的驻波比(VSWR)表现,能够处理高达1.6W的输入功率,因此在各种应用场景中都表现出色。

    技术参数


    | 参数 | 条件 (GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 频率范围 | DC - 50 | - | - | - | GHz |
    | 衰减值 (0.01-5 GHz) | - | 5.6 | 6.0 | 6.3 | dB |
    | 衰减值 (5-10 GHz) | - | 5.7 | 6.1 | 6.4 | dB |
    | 衰减值 (10-20 GHz) | - | 5.7 | 6.1 | 6.4 | dB |
    | 衰减值 (20-30 GHz) | - | 5.6 | 6.1 | 6.9 | dB |
    | 衰减值 (30-40 GHz) | - | 6.2 | - | - | dB |
    | 衰减值 (40-50 GHz) | - | 6.4 | - | - | dB |
    | 驻波比 (1.01-5 GHz) | - | 1.08 | 1.3 | - | :1 |
    | 驻波比 (5-10 GHz) | - | 1.18 | 1.5 | - | :1 |
    | 驻波比 (10-20 GHz) | - | 1.09 | 1.5 | - | :1 |
    | 驻波比 (20-30 GHz) | - | 1.14 | - | - | :1 |
    | 驻波比 (30-40 GHz) | - | 1.29 | - | - | :1 |
    | 驻波比 (40-50 GHz) | - | 1.49 | - | - | :1 |

    产品特点和优势


    QAT-6+ 具有以下独特的功能和优势:
    1. 宽带操作:从DC到50GHz,适用于多种应用,包括5G、无线基础设施、微波通信、卫星、国防和航空航天、医疗宽带和光应用等。
    2. 小型化和易用性:2mm x 2mm的紧凑尺寸使得QAT系列相比分立元件方案占用更少的电路板空间,减少了组件数量,并确保了宽频范围内的可重复性能。
    3. 多样化的衰减值选择:提供从0dB到30dB的不同衰减值选项,小步进增量使电路设计者能够在不重新设计主板的情况下改变衰减值,非常适合选通测试应用。
    4. MCLP™ 封装:低电感、可重复过渡、优秀的热路径使其成为替代“自行组装”分立元件方案的理想选择。

    应用案例和使用建议


    应用案例
    - 5G通信:QAT-6+ 能够处理高带宽需求,广泛应用于5G基站和终端设备中。
    - 雷达系统:其出色的频率响应和高功率处理能力使其适用于雷达系统的信号调节。
    - 卫星通信:适用于卫星地面站和空间探测器中的信号控制。
    使用建议
    - 在设计时考虑适当的接地布局以优化性能。
    - 根据具体应用选择合适的衰减值,注意温度对性能的影响。

    兼容性和支持


    QAT-6+ 设计用于与多种标准接口兼容,适用于多种应用场景。Mini-Circuits提供了详尽的技术支持文档和样品评估板,以帮助客户进行设计和集成。此外,公司还提供了在线资源和专业团队的支持,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 如何处理过高的输入功率? | 确保不超过1.6W的最大输入功率,对于更高功率的应用,可以考虑使用额外的散热措施或串联多个衰减器。 |
    | 如何调整衰减值? | 通过更改衰减器的配置来调整衰减值,建议使用多组不同衰减值的衰减器以适应不同的应用需求。 |
    | 如何解决高温环境下的性能下降? | 在高温环境下使用时,可以采取外部散热措施或者降低输入功率,以保持良好的性能表现。 |

    总结和推荐


    QAT-6+ 是一款具有高可靠性、可重复性及出色性能表现的吸收式固定衰减器。它拥有广泛的适用频段、优秀的VSWR表现和高功率处理能力,在多个关键参数上均表现出色,适用于5G通信、测试与测量、雷达等多个领域的高端应用。尽管价格可能略高于普通型号,但考虑到其优异的性能和广泛的适用范围,QAT-6+无疑是一个值得推荐的选择。

QAT-6+参数

参数
最小工作频率 0MHz
阻抗 50Ω
额定功率 1.6W
典型衰减 6dB
衰减容差 -
最大工作频率 50GHz
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 TDFN-6(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QAT-6+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。
