QAT-2+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 2dB 2W 0MHz 50GHz 50Ω TDFN-6(EP) 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: QAT-2+
供应商: 云汉优选
标准整包数: 1

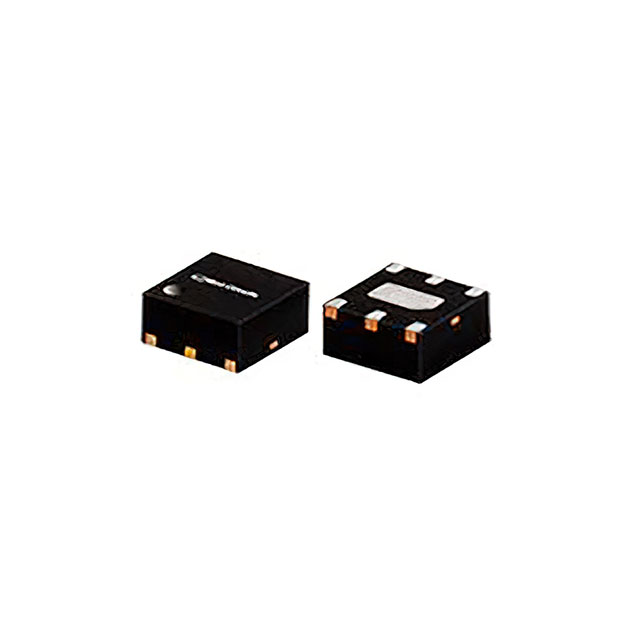

MINI-CIRCUITS RF衰减器 QAT-2+

QAT-2+概述

    Microwave Precision Fixed Attenuator: QAT-2+ 产品概述

    产品简介


    QAT-2+ 是一款吸收式固定衰减器,采用高可靠性和可重复的GaAs MMIC IPD工艺制造。该型号产品的工作频率范围从直流到50 GHz,适用于各种高频应用场合。凭借出色的衰减精度和平坦度,QAT-2+ 在整个频段内均能保持优异的电压驻波比(VSWR),并可承受高达2W的输入功率。由于其小巧的尺寸(2mm x 2mm)和简单易用的特点,QAT-2+ 可在广泛的领域中实现高精度的信号调节。

    技术参数


    - 频率范围: 直流至50 GHz
    - 衰减值: 0 dB至30 dB(以0.1 dB为增量)
    - 最大输入功率: 2 W(在-55°C至105°C的环境下)
    - 电压驻波比 (VSWR): 典型值为1.17:1(在25 GHz时)
    - 工作温度范围: -55°C 至 105°C
    - 存储温度范围: -65°C 至 150°C

    产品特点和优势


    QAT-2+ 具有多项显著的技术优势:
    - 宽带操作:从直流到50 GHz的宽泛频率范围,使其适合多种应用场景。
    - 卓越的功率处理能力:最大可承受2 W的输入功率,保障在高功率应用中的可靠性。
    - 紧凑设计:仅为2 mm x 2 mm的小巧封装,节省电路板空间。
    - 精确的衰减精度:确保信号调节的一致性和准确性。
    - 良好的电压驻波比:低至1.17:1,减少信号反射,提高系统稳定性。
    - 专利技术:提供了一种创新且高效的解决方案,增强了市场竞争力。

    应用案例和使用建议


    QAT-2+ 广泛应用于多个领域,包括5G通信、测试测量、雷达、通信设备、国防和卫星系统等。在实际应用中,可以根据具体需求选择合适的衰减值,以满足不同频段的应用要求。此外,在设计过程中,建议遵循建议的PCB布局指南,确保信号传输质量和组件间的良好匹配。

    兼容性和支持


    QAT-2+ 采用MC3000塑料封装,适用于标准的Tape & Reel包装形式,便于自动化生产和组装。此外,Mini-Circuits公司还提供了详细的评估板资料和支持服务,帮助用户快速上手和验证设计方案。公司对所售产品提供标准有限保修,详细条款可参见官方网站。

    常见问题与解决方案


    - 问题: 如何正确地进行安装和焊接?
    - 解决方案: 使用标准的回流焊机,并遵循Mini-Circuits推荐的焊接曲线和热分布,确保正确的焊接温度和时间。

    - 问题: 如何评估衰减器的性能?
    - 解决方案: 使用公司提供的评估板TB-QAT-2+,配合Mini-Circuits的测试电路,确保在指定条件下进行准确测量。

    总结和推荐


    总体而言,QAT-2+ 固定衰减器凭借其卓越的技术性能、广泛的应用范围和可靠的支持服务,成为许多高频应用的理想选择。无论是开发新的无线通信设备还是提升现有系统的性能,QAT-2+ 都是值得推荐的高性能部件。

QAT-2+参数

参数
额定功率 2W
典型衰减 2dB
衰减容差 -
最大工作频率 50GHz
最小工作频率 0MHz
阻抗 50Ω
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 TDFN-6(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QAT-2+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

QAT-2+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF衰减器 MINI-CIRCUITS QAT-2+ QAT-2+数据手册

QAT-2+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 131.652
100+ ¥ 123.8504
500+ ¥ 118.9744
1000+ ¥ 115.0736
库存: 607
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1316.52
直接购买
加入购物车
