PAT-1+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: Fixed Attenuator 7GHz 1.2dB 4-Pin Case AF-320 T/R
供应商型号: PAT-1+
供应商: 云汉优选
标准整包数: 1

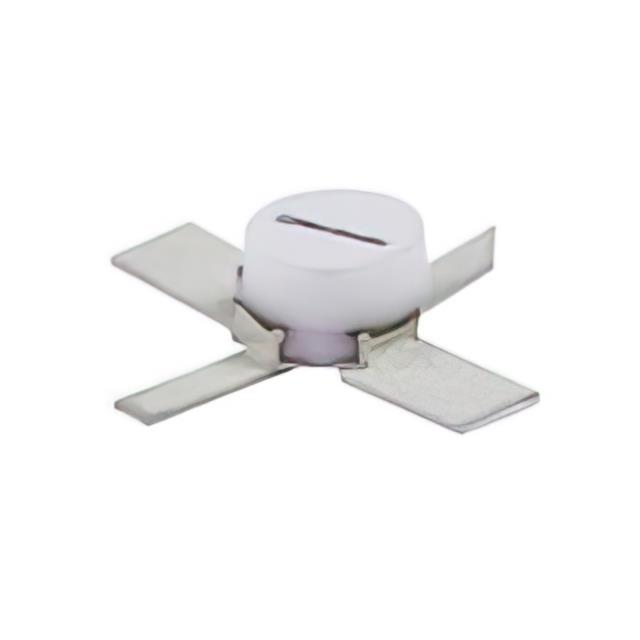

MINI-CIRCUITS RF衰减器 PAT-1+

PAT-1+概述

    电子元器件技术手册:PAT-1+固定衰减器

    产品简介


    PAT-1+是一款专为高频应用设计的固定衰减器,具备出色的宽带特性(DC至7000 MHz)。它被广泛应用于功率调节及阻抗匹配改进等领域。PAT-1+采用了微型陶瓷结构,不仅体积小巧,还具有良好的水洗性,适用于各类苛刻的工业环境。

    技术参数


    - 频率范围: DC至7000 MHz
    - 衰减值: 1 dB
    - 输入功率: 最大1瓦(25°C时)
    - 驻波比 (VSWR): ≤1.2
    - 最大输入功率: 1瓦(25°C),在100°C时线性降额至0.1瓦
    - 尺寸: 长度 0.2英寸 (5.08 mm),宽度 0.1英寸 (2.54 mm),高度 0.02英寸 (0.51 mm)
    - 重量: 约0.04克
    - 工作温度: 操作温度 -55°C 至 100°C;存储温度 -55°C 至 100°C
    - 电气特性:
    - 插入损耗: ≤1 dB
    - 平坦度: ≤0.2 dB(0至7000 MHz)

    产品特点和优势


    - 宽频带: 支持从直流到7000 MHz的宽带操作,适用于各种高频应用。
    - 优异的驻波比 (VSWR): 整个频段内保持优异的驻波比,确保信号传输效率。
    - 微型化设计: 采用微型陶瓷封装,非常适合空间受限的应用环境。
    - 水洗兼容性: 可以用水清洗,提高了产品的可维护性和清洁度。

    应用案例和使用建议


    PAT-1+固定衰减器在多种应用场景中表现出色,如信号传输的功率调节、阻抗匹配改善等。以下是一些具体应用案例:
    - 无线通信系统: 用于改善信号传输过程中的阻抗匹配,提高系统稳定性。
    - 雷达系统: 用于减少不必要的反射和干扰,提升雷达系统的精度。
    使用建议:
    - 环境适应性: 确保使用环境中温度不超出规定范围,避免因过热导致的性能下降。
    - 安装注意事项: 在焊接过程中应控制焊接温度,防止损坏内部电路。

    兼容性和支持


    - 兼容性: PAT-1+与标准PCB贴装工艺兼容,建议使用TB-319演示板和PL-208建议布局。
    - 支持: 该产品受Mini-Circuits的标准有限保修条款保护。更多信息请访问官网了解标准条款详情。

    常见问题与解决方案


    1. 问: 如何确定产品的衰减值?
    - 答: 使用频谱分析仪或网络分析仪进行测量,具体方法参考数据手册中的测试指南。
    2. 问: 如何正确安装和焊接?
    - 答: 使用适宜的焊接温度,避免过高温度导致产品损坏。具体参考制造商提供的焊接指南。

    总结和推荐


    PAT-1+固定衰减器凭借其宽频带、微型化设计、优异的驻波比和水洗兼容性,在多个应用领域展现了强大的性能优势。适用于无线通信、雷达系统等高频环境下的功率调节和阻抗匹配任务。鉴于其高可靠性、稳定性和适用性,我们强烈推荐此款产品。

PAT-1+参数

参数
阻抗 -
额定功率 -
典型衰减 -
衰减容差 -
最大工作频率 -
最小工作频率 -
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PAT-1+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

PAT-1+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF衰减器 MINI-CIRCUITS PAT-1+ PAT-1+数据手册

PAT-1+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 55.5795
100+ ¥ 52.2859
500+ ¥ 50.2274
1000+ ¥ 48.5806
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 555.79
直接购买
加入购物车
