9401-0-15-80-23-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 23 Size Solder ST Thru-Hole Bulk
供应商型号: 9401-0-15-80-23-27-10-0-ND
供应商: Digi-Key
标准整包数: 1

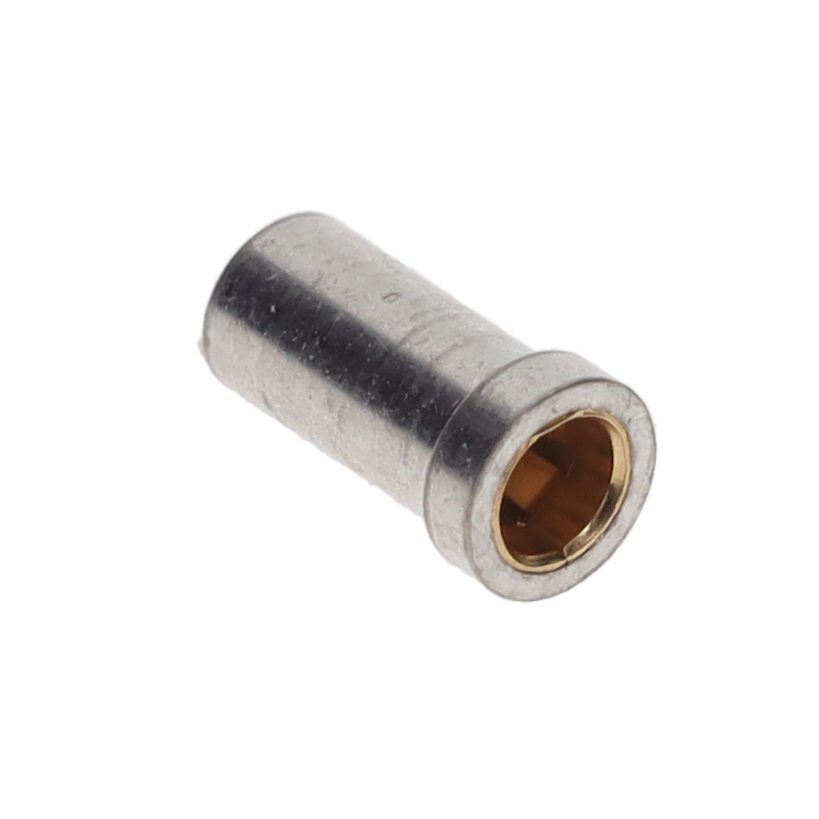

MILL-MAX 端子 - PC 引脚插座/插座连接器 9401-0-15-80-23-27-10-0

9401-0-15-80-23-27-10-0概述

    电子元器件技术手册:9401-0-15-80-23-27-10-0插头

    产品简介


    本文介绍的是Mill-Max公司生产的型号为9401-0-15-80-23-27-10-0的无尾插座(Receptacle)。该产品专用于接受直径在0.045英寸(1.14毫米)至0.065英寸(1.65毫米)之间的导线。采用直接散装包装方式,易于储存和运输。此款插头主要用于各类电子设备中,适用于需要高可靠性连接的应用场景。

    技术参数


    - 接受导线范围:0.045英寸(1.14毫米)至0.065英寸(1.65毫米)
    - 插座壳镀层:200 - 300微英寸镀锡(哑光表面)覆盖镍
    - 接触点镀层:30微英寸镀金覆盖镍
    - 接触件型号:#23,低力6指接触
    - 额定电流:11.2安培
    - 接触材料:铍铜合金172(UNS C17200),符合ASTM B194标准
    - 壳体材料:黄铜合金360或385,符合ASTM B16或B455标准
    - 操作温度范围:-55°C 至 +125°C
    - 熔点:980°C(液态)/ 865°C(固态)

    产品特点和优势


    - 高温稳定性:由于铍铜合金在高温下仍能保持其弹簧性能,该插头适合在高达150°C的环境中连续使用。
    - 强度与耐用性:铍铜合金具有高强度和优异的机械寿命(至少1000次循环)。
    - 电气性能优越:22% IACS(国际退火铜标准)的电导率表明其具有良好的传导能力。
    - RoHS合规:满足欧盟对有害物质限制的要求,确保产品环保安全。

    应用案例和使用建议


    该插头广泛应用于各种电子设备中,如通信设备、汽车电子系统和工业控制装置等。对于需要频繁插拔的应用场合,建议定期检查插头的接触情况以保证连接质量。此外,在进行高温作业时,考虑到接触材料的性能限制,不建议超过150°C的持续使用温度。

    兼容性和支持


    该插头与多种电子设备兼容,但需注意不同应用场景下的具体要求。Mill-Max提供详细的技术支持和售后服务,用户可以通过官方网站获取更多帮助。

    常见问题与解决方案


    1. 问题: 插头接触不良
    解决方法: 清洁插头和插座接口,确保无尘无异物。必要时可更换插头。
    2. 问题: 插头过热
    解决方法: 检查连接电路是否正常,确认负载不超过额定电流。避免长时间超负荷运行。

    总结和推荐


    综上所述,9401-0-15-80-23-27-10-0无尾插座凭借其出色的高温稳定性和高强度,在众多应用场景中展现出色表现。推荐应用于需要高可靠性的电子设备中。同时,建议用户根据具体需求选择合适的使用环境,并遵循制造商提供的维护指南来确保最佳性能。

9401-0-15-80-23-27-10-0参数

参数
长*宽*高 5.84mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9401-0-15-80-23-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

9401-0-15-80-23-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 9401-0-15-80-23-27-10-0 9401-0-15-80-23-27-10-0数据手册

9401-0-15-80-23-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8055 ¥ 15.2565
10+ $ 1.4396 ¥ 12.165
25+ $ 1.3496 ¥ 11.4039
50+ $ 1.2372 ¥ 10.3537
100+ $ 1.1781 ¥ 9.8593
250+ $ 1.1043 ¥ 9.2417
500+ $ 1.0516 ¥ 8.8005
1000+ $ 1.0014 ¥ 8.3803
3000+ $ 0.9267 ¥ 7.7555
库存: 646
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.25
直接购买
加入购物车
