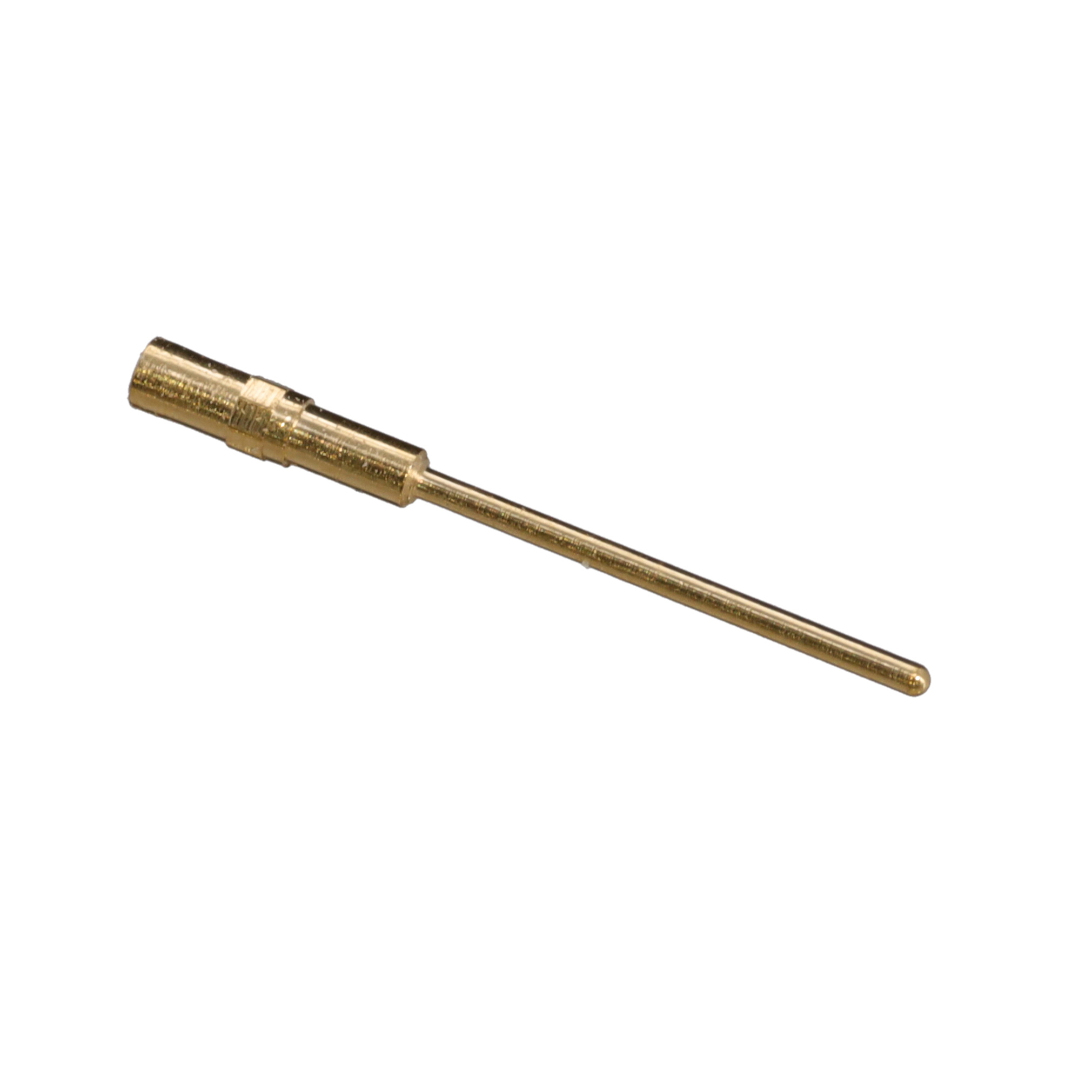

4890-2-15-15-11-27-04-0

厂牌: MILL-MAX
产品描述: Contact SKT Solder ST Thru-Hole Bulk
供应商型号: 575-4890215151127
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 4890-2-15-15-11-27-04-0

4890-2-15-15-11-27-04-0概述


    产品简介


    Mill-Max 接插件 4890-2-15-15-11-27-04-0 是一款带有标准尾部的插头,适用于直径为0.015至0.020英寸的导线。该产品以散装形式包装,广泛应用于各种电子设备和电路板中,特别是在需要高可靠性连接的应用场合,如工业自动化、医疗设备、电信系统等。

    技术参数


    | 参数项 | 描述 |

    | 壳体镀层 | 10 微英寸金镀镍 |
    | 接触镀层 | 30 微英寸金镀镍 |
    | RoHS 合规 | 符合 RoHS 和 RoHS-2 标准,符合 REACH 规范 |
    | 使用的接触 | #11, 标准三指接触 |
    | 电流额定值 | 3 安培 |
    | 壳体材料 | 黄铜合金(UNS C36000) |
    | 接触材料 | 铍铜合金 172(UNS C17200),符合 ASTM B 194 标准 |
    | 接触电阻 | 最大 10 毫欧 |
    | 操作温度 | -55°C 至 +125°C |
    | 熔点 | 980°C/865°C (液相/固相) |
    | 应力松弛 | 在 100°C 下 1,000 小时后保留 96% 的应力;在 200°C 下 1,000 小时后保留 70% 的应力 |

    产品特点和优势


    Mill-Max 接插件 4890-2-15-15-11-27-04-0 具有多个显著的特点和优势:
    1. 高可靠性和耐用性:采用铍铜合金,确保在极端条件下依然具有良好的机械寿命和抗疲劳性。
    2. 低接触电阻:最大接触电阻为 10 毫欧,保证了高效的电流传输能力。
    3. 宽温度范围适应性:能够在 -55°C 至 +125°C 的温度范围内正常工作。
    4. 高 RoHS 合规性:完全符合 RoHS 和 RoHS-2 标准,环保且对人体无害。
    5. 兼容多种材料:壳体材料为黄铜合金,适合多种应用环境。

    应用案例和使用建议


    应用案例
    此接插件适用于各种高可靠性需求的应用场景,如工业自动化设备中的传感器连接、医疗设备中的信号传输、以及电信系统中的线路连接。例如,在一个工业机器人系统中,该接插件可以用于连接控制模块与执行机构,确保稳定的信号传输。
    使用建议
    - 正确布线:确保导线直径在 0.015 至 0.020 英寸之间,以确保最佳的接触效果。
    - 温度管理:在高温环境下使用时,尽量避免长时间暴露于超过 150°C 的环境中。
    - 定期检查:由于接插件在多次插拔后可能会产生磨损,建议定期检查和更换以保持其性能稳定。

    兼容性和支持


    Mill-Max 接插件 4890-2-15-15-11-27-04-0 具有广泛的兼容性,可与其他标准电子元器件和设备配合使用。此外,Mill-Max 提供详尽的技术支持和维护服务,以确保用户能够获得最佳的使用体验和最可靠的产品性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线连接松动 | 确保导线插入到位,使用适当的工具固定导线。 |
    | 接触电阻过高 | 清理接触区域,确保没有灰尘或氧化物。 |
    | 温度敏感性高 | 尽量避免长时间暴露于极端温度下。 |

    总结和推荐


    Mill-Max 接插件 4890-2-15-15-11-27-04-0 在众多高可靠性需求的应用场景中表现出色,具有高可靠的连接性能、低接触电阻和宽温度范围适应性。该产品在工业自动化、医疗设备和电信系统等领域的应用证明了其卓越的性能和广泛的适用性。强烈推荐在需要高性能连接的项目中使用该产品。

4890-2-15-15-11-27-04-0参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

4890-2-15-15-11-27-04-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

4890-2-15-15-11-27-04-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 4890-2-15-15-11-27-04-0 4890-2-15-15-11-27-04-0数据手册

4890-2-15-15-11-27-04-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 0.8476 ¥ 7.1618
100+ $ 0.7029 ¥ 5.9395
500+ $ 0.6826 ¥ 5.7676
1000+ $ 0.6815 ¥ 5.7585
5000+ $ 0.6027 ¥ 5.0928
10000+ $ 0.5471 ¥ 4.6226
库存: 159
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
