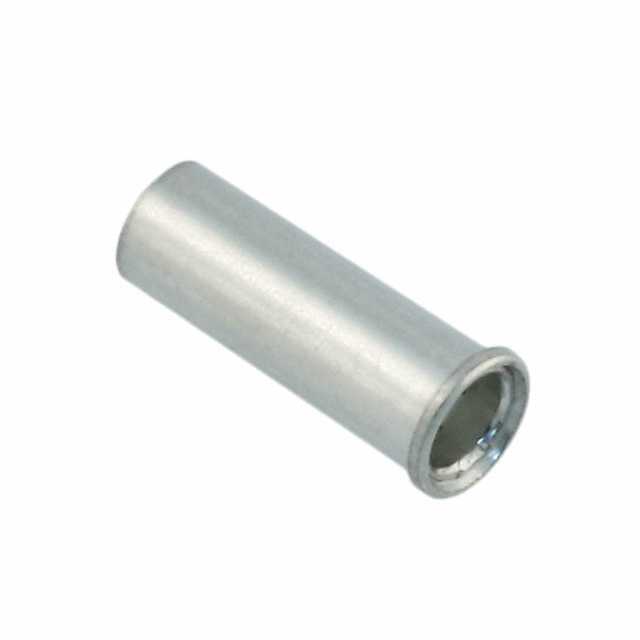

0362-0-15-80-23-80-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 23 Size Solder ST Thru-Hole Bulk
供应商型号: Q-0362-0-15-80-23-80-10-0
供应商: 期货订购
标准整包数: 500
MILL-MAX 端子 - PC 引脚插座/插座连接器 0362-0-15-80-23-80-10-0

0362-0-15-80-23-80-10-0概述

    Mill-Max Pin Receptacles 技术手册

    1. 产品简介


    Mill-Max公司的Pin Receptacles是专为连接细直径引脚(如.048”到.064”的直径)设计的接插件。这些接插件主要用于电路板连接,适用于多种工业应用,包括电子控制设备、仪器仪表、自动化系统及通信设备等。其主要功能在于提供可靠稳定的连接点,确保信号传输的质量和系统的稳定性。

    2. 技术参数


    - 针直径范围:对于.048”至.064”直径的引脚(.13mm至.16mm),适合#13接触;
    对于.045”至.065”直径的引脚(.11mm至.16mm),适合#23接触。
    - 安装方式:分为压配合、焊锡安装、六角压配合等不同类型。
    - 安装孔直径:最小安装孔直径为.100英寸(.0025米)至.109英寸(.0028米)不等。
    - 材料:外壳材料采用360半硬铜合金;触点材料则采用172铍铜合金,经过HT热处理。
    - 尺寸:触点直径在.031英寸至.034英寸之间,长度在.134英寸至.375英寸之间。
    - 规范认证:符合RoHS-2 2011/65/EU标准。

    3. 产品特点和优势


    - 多样的安装方式:提供了包括压配合、焊锡安装在内的多种安装方式,满足不同应用需求。
    - 广泛的适用性:可用于各种工业应用,特别适合于需要高可靠性连接的场合。
    - 高强度材料:选用耐腐蚀和强度高的材料,确保长期使用的稳定性和可靠性。
    - 严格的公差控制:在制造过程中严格控制尺寸和角度的公差,保证安装的一致性和准确性。

    4. 应用案例和使用建议


    - 应用案例:在精密测量设备中,使用压配合的方式将接插件安装到PCB板上,以实现稳定的数据传输。
    - 使用建议:对于需要经常拆装的应用场景,推荐使用六角压配合的接插件,以增强连接的牢固度。而对于需保证最佳导电性的场合,则建议选择带有金镀层的型号,提高导电性能和使用寿命。

    5. 兼容性和支持


    - 兼容性:这些Pin Receptacles可以与各种标准PCB板上的通孔配合使用,确保广泛的兼容性。
    - 支持和服务:Mill-Max公司提供了详尽的技术文档和客户支持,包括在线论坛、电话支持以及详细的安装指南,帮助用户更好地使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:安装后接触不良
    - 解决方法:检查引脚是否清洁,并确认是否正确选择了匹配的接触类型。如果使用的是焊锡安装方式,确保焊接过程无误。

    - 问题2:压配合接插件断裂
    - 解决方法:在压配过程中避免过度用力,并确保安装孔直径与接插件相匹配。对于容易断裂的型号,可考虑使用六角压配合型号。

    7. 总结和推荐


    总体而言,Mill-Max Pin Receptacles在设计和制造过程中采用了高标准和高质量材料,能够满足各类精密连接的需求。特别是在需要高稳定性和可靠性的工业环境中,这类产品无疑是最佳选择之一。建议在设计新的电子控制系统时优先考虑使用此类接插件,以提升系统的整体性能。

0362-0-15-80-23-80-10-0参数

参数
长*宽*高 7.44mm(长度)*2.92mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
