4030-0-15-80-43-27-04-0

厂牌: MILL-MAX
产品描述:
供应商型号: 575-4030015804327
供应商: Mouser
标准整包数: 1

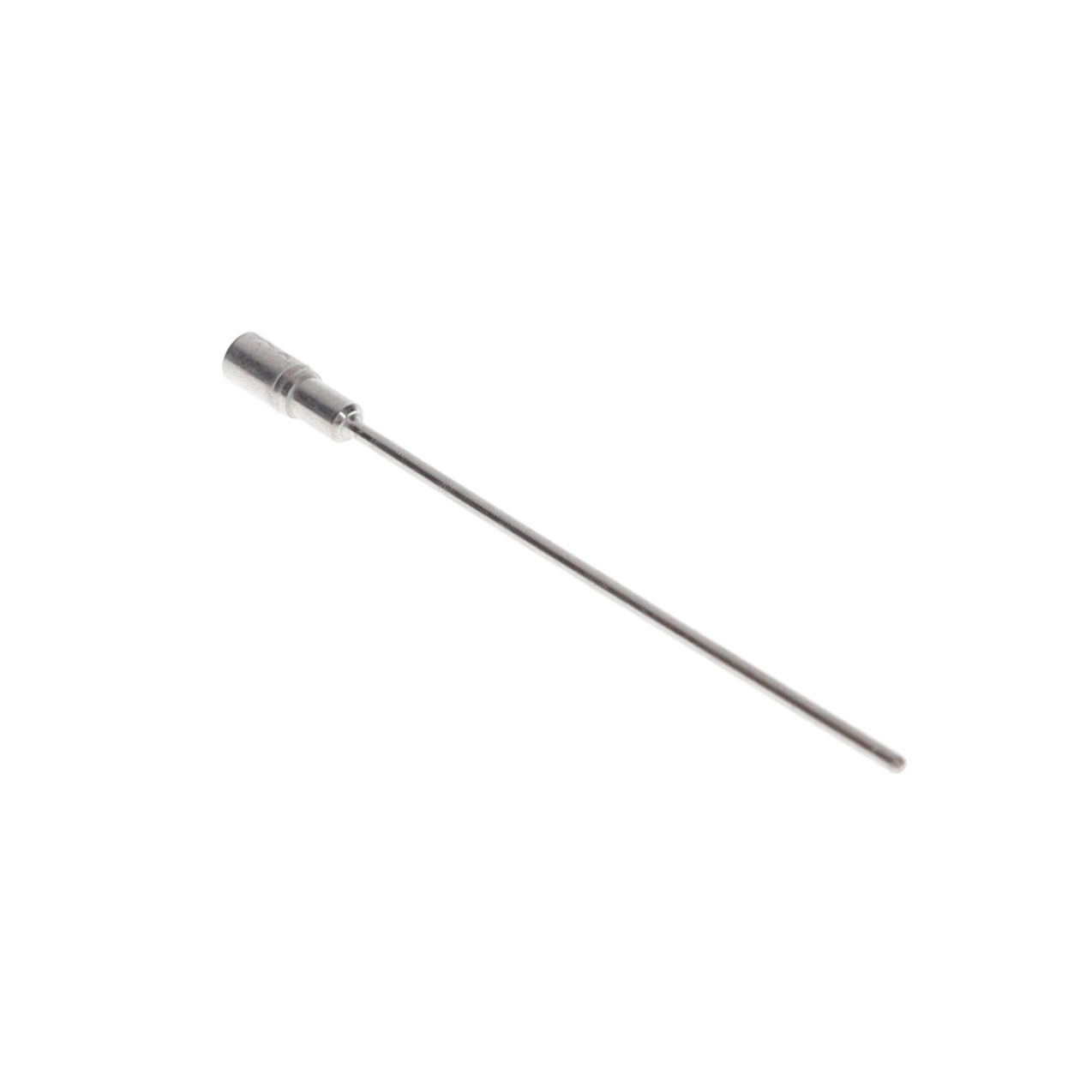

MILL-MAX 端子 - PC 引脚插座/插座连接器 4030-0-15-80-43-27-04-0

4030-0-15-80-43-27-04-0概述

    Mill-Max 接线端子 4030-0-15-80-43-27-04-0 技术手册

    1. 产品简介


    Mill-Max 接线端子 4030-0-15-80-43-27-04-0 是一种带有标准尾插的插座接头,适用于直径为0.38毫米至0.66毫米的导线连接。该产品采用裸件包装(Bulk),适用于批量生产和自动组装应用。产品设计用于高效且可靠的电路连接,在多种工业和消费电子应用中表现出色。

    2. 技术参数


    - 接触材料: 172号铍铜合金(UNS C17200)
    - 壳体材料: 黄铜合金360 (ASTM B16) 或黄铜合金385 (ASTM B455)
    - 镀层: 接触部分表面镀金 (30μ" 镀金),外壳部分表面镀锡(200 - 300微英寸)镍底涂层
    - 电流额定值: 3安培
    - 温度范围: -55°C 到 +125°C
    - 电阻: 最大10毫欧
    - 熔点: 980°C (液态)/865°C (固态)

    3. 产品特点和优势


    - 高强度: 使用高温硬化后的铍铜合金,具备良好的机械寿命和耐热性。
    - 低电阻: 最大10毫欧的低电阻,确保信号传输效率。
    - 高可靠性: 经过严格测试,保证长期使用无故障。
    - 宽工作温度范围: 能够在极端环境下稳定工作。

    4. 应用案例和使用建议


    Mill-Max 4030 系列接线端子广泛应用于汽车电子、通讯设备和医疗仪器等领域。例如,它们可以用于车载电子系统的连接器,确保信号传输的稳定性和可靠性。在实际使用中,建议选择适合特定应用环境的外壳材料,并根据具体应用场景进行适当弯曲或软化处理以提高使用寿命。

    5. 兼容性和支持


    该产品与大多数常见的电路板和导线兼容。Mill-Max提供全面的技术支持和售后服务,包括产品规格、安装指南和技术咨询。对于特定的应用需求,用户可以通过官方渠道联系技术支持获取更多信息。

    6. 常见问题与解决方案


    - Q: 导线插入后松动怎么办?
    - A: 检查导线直径是否符合要求,若符合可尝试重新插入或更换新的端子。
    - Q: 如何延长产品的使用寿命?
    - A: 定期检查并保持接头清洁,避免长时间暴露于高温环境中。

    7. 总结和推荐


    总体而言,Mill-Max 4030-0-15-80-43-27-04-0 端子凭借其优良的机械特性和广泛的适用性,在市场上具有较强的竞争力。其稳定性、可靠性和广泛的工作温度范围使其成为众多应用领域的理想选择。强烈推荐在需要高质量电路连接的场合中使用此产品。

4030-0-15-80-43-27-04-0参数

参数
零件状态 在售
包装方式 散装

4030-0-15-80-43-27-04-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

4030-0-15-80-43-27-04-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 4030-0-15-80-43-27-04-0 4030-0-15-80-43-27-04-0数据手册

4030-0-15-80-43-27-04-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.6657
10+ $ 1.5295 ¥ 12.8325
100+ $ 1.2852 ¥ 10.7828
500+ $ 1.0724 ¥ 8.9978
1000+ $ 0.9569 ¥ 8.0282
2000+ $ 0.9009 ¥ 7.5586
5000+ $ 0.8558 ¥ 7.1797
10000+ $ 0.8337 ¥ 6.9947
库存: 600
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.66
直接购买
加入购物车
