0305-2-15-01-47-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 47 Size Solder ST Thru-Hole Bulk
供应商型号: H-0305-2-15-01-47-27-10-0
供应商: Heilind
标准整包数: 500

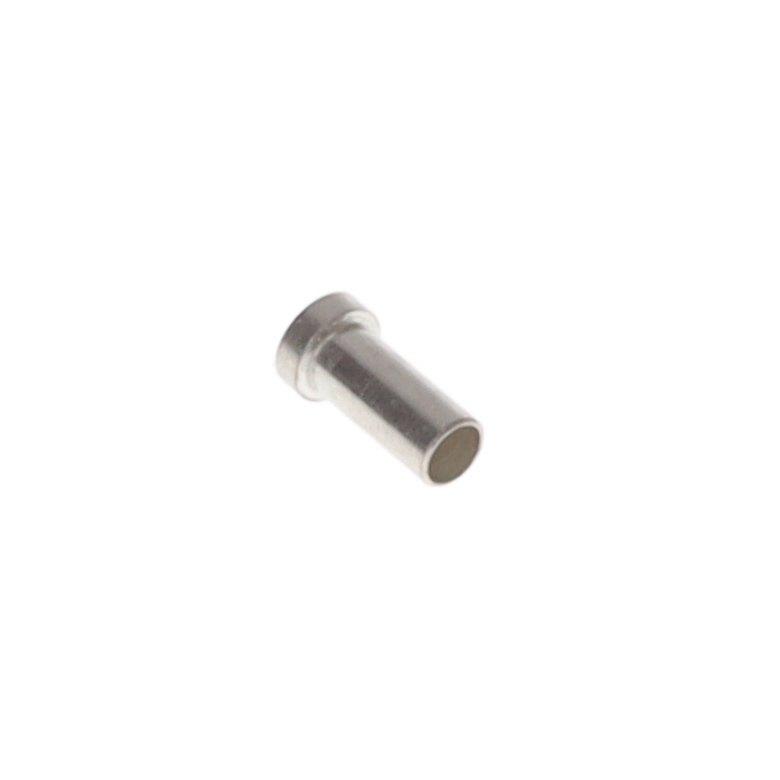

MILL-MAX 端子 - PC 引脚插座/插座连接器 0305-2-15-01-47-27-10-0

0305-2-15-01-47-27-10-0概述

    电子元器件技术手册解析:Mill-Max PIN RECEPTACLES

    产品简介


    本文介绍的是Mill-Max制造公司的一款关键电子元件——PIN RECEPTACLES。这种电连接器适用于多种应用场合,主要特点在于其可靠的连接性能和灵活的安装方式。它们广泛应用于消费电子产品、工业自动化设备、通信设施及医疗器械等多个领域,确保设备间高效、稳定的信号传输。

    技术参数


    PIN RECEPTACLES的具体技术参数如下:
    - 安装方式:
    - 焊接式安装(Solder Mount),可安装在直径不小于0.042英寸的孔中,常见型号如0300-X-15-XX-47-XX-10-0。
    - 压接式安装(Press-fit),适用于直径为0.062英寸的孔,例如型号0399-X-15-XX-47-XX-04-0。
    - 六角压接式安装(Hex Press-fit),例如型号0279-0-15-XX-47-XX-10-0,适合于直径为0.062英寸的通孔,镀层厚度为0.078英寸。
    - 尺寸参数:
    - 尺寸参数涵盖了多个维度,包括长度(L)、直径(D)等。
    - 如型号0305-2的长度(L)为0.095英寸,直径(D)为0.056英寸。
    - 接触材料:
    - 接触部分采用铍铜合金172(HT),具备优异的导电性和耐磨性。

    - 外壳材料:
    - 外壳由360黄铜合金制成,硬度等级为半硬态(1/2 Hard)。

    - 电气特性:
    - 包括最大电流承载能力、电压等级等电气参数,具体数值需参照产品详细规格书。
    - 工作环境:
    - 工作温度范围通常在-55°C至+125°C之间,符合工业级应用需求。

    产品特点和优势


    1. 多功能安装方式:无论是焊接、压接还是六角压接式安装,都能满足不同应用场景下的连接需求。
    2. 高可靠性连接:选用高品质材料,确保长期稳定工作,提升系统整体性能。
    3. 广泛的适用性:适配于多种电子设备和系统,增强设备的通用性和扩展性。
    4. 优良的电气特性:提供低电阻连接,确保高效的数据传输和电力供应。
    5. 环境适应性强:宽广的工作温度范围,使设备能够在恶劣环境中可靠运行。

    应用案例和使用建议


    - 消费电子产品:用于手机、平板电脑等便携设备的内部连接,以提高产品的稳定性和耐用性。
    - 工业自动化:在工业机器人控制系统中作为关键部件,实现精准控制与高效通信。
    - 通信设施:数据中心服务器之间进行高速数据交换时的关键连接器。
    - 医疗器械:医疗设备中,确保信号的准确传递至关重要。
    使用建议:
    - 在选择合适型号时,应根据具体的应用环境(如温度、湿度等)以及所需连接的电线规格来决定最合适的安装方式。
    - 安装过程中要严格按照制造商提供的说明进行操作,以确保连接质量。

    兼容性和支持


    这些PIN RECEPTACLES具有良好的兼容性,可以与其他标准尺寸的插针配合使用。Mill-Max公司提供全面的技术支持,包括安装指导、故障排除建议等,确保客户能够顺利集成到现有系统中。此外,还可以联系官方渠道获取更多资料和支持服务。

    常见问题与解决方案


    - 问题一:安装后出现接触不良的情况。
    - 解决方案:检查插针直径是否与安装孔匹配,必要时更换合适的型号;确认安装过程中的工艺是否正确。
    - 问题二:长时间使用后发生腐蚀现象。
    - 解决方案:选择具有防腐蚀特性的型号或定期进行维护清理;考虑采用镀金接触面以提高抗腐蚀性能。
    - 问题三:在高温环境下工作时表现不稳定。
    - 解决方案:优先选择适用于更宽温度范围的版本;加强对散热系统的管理,避免过热情况发生。

    总结和推荐


    综上所述,Mill-Max的PIN RECEPTACLES凭借其多样化的安装方式、卓越的电气特性和广泛的适用范围,在众多行业中展现出强大的竞争力。对于寻求高性能、高可靠性的连接解决方案的企业和个人来说,这是一款值得信赖的选择。我们强烈推荐将其纳入您的项目计划中,以获得最佳的连接效果。

0305-2-15-01-47-27-10-0参数

参数
长*宽*高 3.94mm(长度)*1.93mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0305-2-15-01-47-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0305-2-15-01-47-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0305-2-15-01-47-27-10-0 0305-2-15-01-47-27-10-0数据手册

0305-2-15-01-47-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3928 ¥ 3.2721
1000+ $ 0.324 ¥ 2.6985
1500+ $ 0.313 ¥ 2.6069
3000+ $ 0.3061 ¥ 2.5501
6000+ $ 0.3012 ¥ 2.5088
库存: 558
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1636.05
