4282-0-15-15-47-27-10-0

厂牌: MILL-MAX
产品描述:
供应商型号: 54-4282-0-15-15-47-27-10-0-ND
供应商: Digi-Key
标准整包数: 1

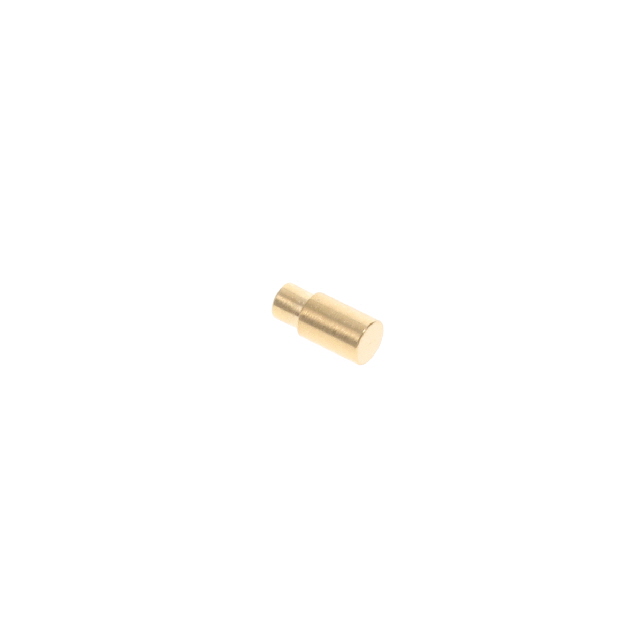

MILL-MAX 端子 - PC 引脚插座/插座连接器 4282-0-15-15-47-27-10-0

4282-0-15-15-47-27-10-0概述

    电子元器件产品技术手册:4282-0-15-15-47-27-10-0

    产品简介


    产品类型:电连接器,具体为带无尾插孔的接触插针。
    主要功能:
    - 支持标准直径范围的导线(0.635 mm至0.940 mm),且具备优异的机械及电气性能。
    - 设计用于高频率、高可靠性的应用场景,适合恶劣环境下的长期稳定运行。
    应用领域:
    广泛应用于军事、航空航天、工业自动化等领域,尤其适用于需要高可靠性和耐用性的场合。

    技术参数


    - 电流容量:4.5安培
    - 工作温度范围:-55°C至+125°C(短时间连续运行)
    - 镀层:10微英寸金镀镍或30微英寸金镀镍
    - 触点材料:铍铜合金172 (UNS C17200),符合ASTM B 194标准
    - 材料硬度:36-43 HRC
    - 导电率:22% IACS
    - 熔点:980°C/865°C
    - 最大电阻:10毫欧
    - 镀锡孔径:0.70英寸(1.778毫米)

    产品特点和优势


    - 高可靠性:可承受至少1000次循环测试,确保长寿命使用。
    - 兼容性强:支持多种导线直径(0.635-0.940 mm),便于在不同场合灵活应用。
    - 优异的热稳定性:可承受-55°C至+125°C的工作温度范围,确保在极端环境下仍能正常运作。
    - 出色的抗松弛性:在高温下长时间使用后仍能保持较高应力水平,延长使用寿命。

    应用案例和使用建议


    应用案例:
    - 军事雷达系统:由于需要频繁开关操作,因此对电连接器的耐久性和可靠性有极高要求。
    - 航空航天:由于需长时间在高温低压环境中工作,电连接器必须具有良好的温度适应性和稳定性。

    使用建议:
    - 在安装前检查导线直径是否在允许范围内,避免过度磨损或断裂。
    - 确保电连接器与电路板之间正确固定,避免震动导致接触不良。
    - 定期清洁并检查连接器,防止氧化或污染影响信号传输质量。

    兼容性和支持


    本产品支持多种焊接工艺,如手工焊接或波峰焊等,且与多数主流PCB材料兼容。Mill-Max公司提供详尽的技术支持服务,包括产品咨询、定制开发和技术培训等,以满足客户个性化需求。

    常见问题与解决方案


    - Q1: 如何判断电连接器是否安装到位?
    - A1: 可通过观察锁定机构是否卡紧来确认,通常会有明显的声音反馈和物理标志指示。

    - Q2: 长期高温工作会对电连接器造成什么影响?
    - A2: 高温可能导致材料退火,进而影响其弹性和导电性能,建议定期检查并更换损坏部件。

    总结和推荐


    产品优势总结:
    - 耐用性强:超过1000次循环测试,保证长期稳定运行。
    - 适用范围广:支持广泛的导线直径和工作温度范围。
    - 材料优质:采用高性能铍铜合金材料,具有优异的力学和电学性能。

    推荐意见:
    此款电连接器因其卓越的性能、高可靠性及广泛的适用性,特别适合于各种严苛环境下的应用。无论是航空航天还是工业控制领域,都是不可多得的理想选择。

4282-0-15-15-47-27-10-0参数

参数
零件状态 在售
包装方式 散装

4282-0-15-15-47-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

4282-0-15-15-47-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 4282-0-15-15-47-27-10-0 4282-0-15-15-47-27-10-0数据手册

4282-0-15-15-47-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.012 ¥ 8.5514
10+ $ 0.8568 ¥ 7.2395
25+ $ 0.772 ¥ 6.5233
50+ $ 0.7556 ¥ 6.3846
100+ $ 0.6961 ¥ 5.7687
250+ $ 0.6328 ¥ 5.2441
500+ $ 0.5695 ¥ 4.7196
1000+ $ 0.5062 ¥ 4.1952
3000+ $ 0.4588 ¥ 3.8019
库存: 1004
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.55
