3100-0-15-15-34-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 34 Size Solder ST Thru-Hole Bulk
供应商型号: 575-310000
供应商: Mouser
标准整包数: 1

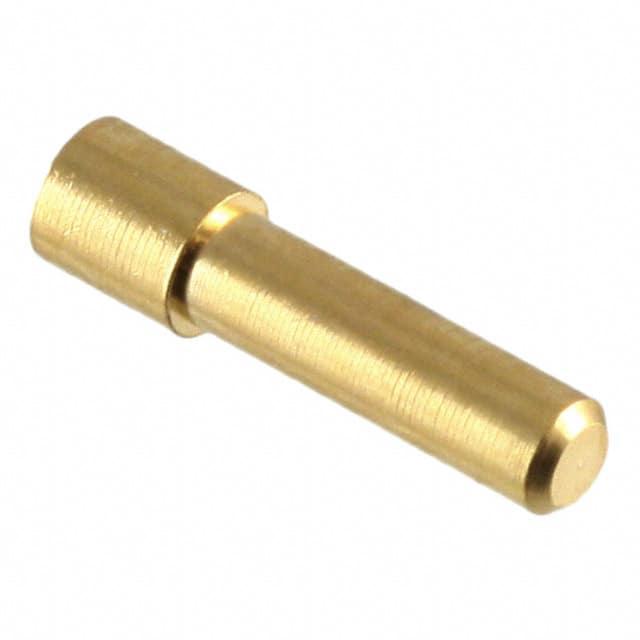

MILL-MAX 端子 - PC 引脚插座/插座连接器 3100-0-15-15-34-27-10-0

3100-0-15-15-34-27-10-0概述


    产品简介


    本产品是Mill-Max公司生产的一款插座(Receptacle),型号为3100-0-15-15-34-27-10-0。该插座不带尾部,适用于直径为0.032到0.046英寸的导线连接。产品包装方式为散装形式。此款插座的主要功能是用于电气设备中的导电接触连接,广泛应用于航空航天、汽车、工业控制及通信等领域。

    技术参数


    | 参数 | 描述 |

    | 壳体电镀 | 10微英寸金镀镍 |
    | 接触件电镀 | 30微英寸金镀镍 |
    | 接触类型 | 标准四指接触件 (#34) |
    | 额定电流 | 8安培 |
    | 接触材料 | 贝尔拉铜合金172 (UNS C17200) 符合ASTM B 194标准 |
    | 壳体材料 | 黄铜合金 (UNS C36000) 符合ASTM B 16标准 |
    | 工作温度范围 | -55°C至+125°C |
    | 操作温度 | -55°C至+125°C |
    | 熔点 | 980°C/865°C (液态/固态) |
    | 应力松弛 | 在100°C下1000小时后剩余应力96%,200°C下70% |
    | 电阻 | 最大值10毫欧姆 |
    | 国际退火铜标准电气导电率 | 22% IACS |

    产品特点和优势


    该产品采用贝尔拉铜合金制造,具备优良的机械和电气性能,能够在极端条件下保持稳定性。接触件经过高温处理后的硬度达到36-43 HRC,提供了超过100个周期的使用寿命。接触件电阻低且导电性高,确保了高效能量传输。此产品还具备良好的抗应力松弛能力,使其能够长期稳定工作。此外,产品符合RoHS和REACH法规,表明其对环境友好且无毒害物质。所有这些特性使得该产品成为高性能应用的理想选择,拥有较强的市场竞争力。

    应用案例和使用建议


    该插座可应用于多种高要求的场合,如航空航天设备中的电源接口、汽车电子系统的信号连接等。例如,在航空航天应用中,它可以在低温环境下保持可靠的电气连接;而在汽车电子系统中,它则可以保证稳定的电源供应和信号传输。建议在使用过程中,确保接线端子与导线直径相匹配,以避免接触不良或过热现象。此外,定期检查接触件的状态,及时更换老化部件,确保最佳性能。

    兼容性和支持


    该产品与其他标准规格的导线和插头兼容,易于安装和维护。制造商提供全方位的技术支持,包括产品手册、在线问答、电话咨询等,帮助用户解决使用中遇到的各种问题。此外,Mill-Max公司还提供长达数年的保修期,确保用户购买无忧。

    常见问题与解决方案


    1. 问题:接触电阻高
    - 解决方案:检查接触件是否有污垢或损伤,必要时更换新的接触件。

    2. 问题:插拔力过大
    - 解决方案:确认插头与插座的规格是否匹配,如有需要调整插头尺寸。

    3. 问题:产品寿命短
    - 解决方案:查看是否在高温环境下长时间使用,确保使用温度在允许范围内。若在高温环境中工作,考虑使用特殊材质的接触件以延长寿命。

    总结和推荐


    总体来看,3100系列插座在设计上充分考虑到了用户的实际需求,集高可靠性和耐用性于一身。无论是在严苛的工作环境还是复杂的应用场景中,该产品都能表现出色。其卓越的机械强度、优异的电气性能及高度的稳定性使其成为多种高端应用场景的理想选择。因此,我们强烈推荐使用这款Mill-Max生产的插座。

3100-0-15-15-34-27-10-0参数

参数
长*宽*高 8.97mm(长度)*2.29mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3100-0-15-15-34-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3100-0-15-15-34-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 3100-0-15-15-34-27-10-0 3100-0-15-15-34-27-10-0数据手册

3100-0-15-15-34-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.9108 ¥ 7.6963
100+ $ 0.7546 ¥ 6.3764
500+ $ 0.6286 ¥ 5.3113
1000+ $ 0.5767 ¥ 4.8733
2000+ $ 0.5454 ¥ 4.6086
10000+ $ 0.4883 ¥ 4.1257
库存: 5190
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
