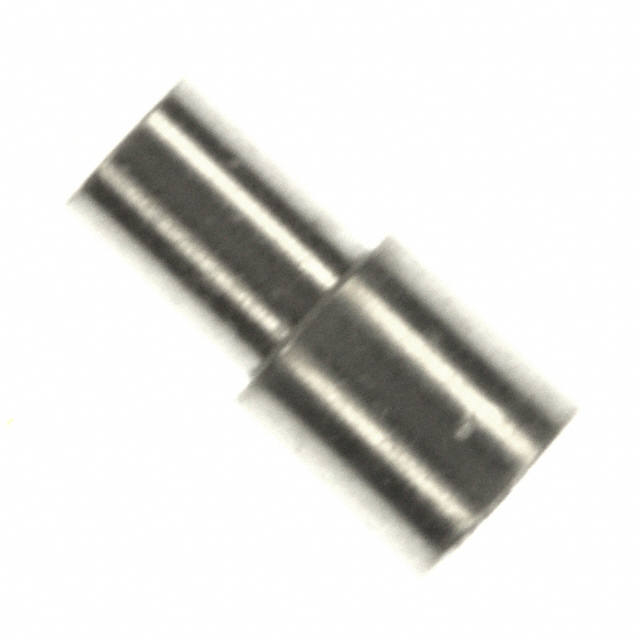

0285-0-15-01-16-01-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 16 Size Solder ST Thru-Hole Bulk
供应商型号: 575-0285015011601
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 0285-0-15-01-16-01-10-0

0285-0-15-01-16-01-10-0概述


    产品简介


    产品名称:Mill-Max 0285插接件
    Mill-Max公司的0285插接件是一种无尾端设计的插接件,适用于直径为.022至.034英寸的.025平方针脚直径的导线。这种插接件特别适合需要高性能连接的场合,广泛应用于航空航天、工业自动化、汽车电子以及通信设备等领域。

    技术参数


    - 接触材料: 铍铜合金172 (UNS C17200),符合ASTM B 194标准
    - 化学成分: Cu 98.1%, Be 1.9%
    - 硬度(未退火状态): 36-43 Rockwell C
    - 机械寿命: 最小100次循环
    - 密度: 0.298 磅/立方英寸
    - 电导率: 22% IACS (国际退火铜标准)
    - 电阻: 最大10毫欧姆
    - 操作温度范围: -55°C 至 +125°C
    - 熔点: 980°C / 865°C (液态/固态)
    - 应力松弛: 在1000小时后100°C时保持96%应力,在200°C时保持70%应力
    - 外壳材料: 黄铜合金 (UNS C36000),符合ASTM B 16标准
    - 化学成分: Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 硬度(机械加工后): 80-90 Rockwell B
    - 密度: 0.307 磅/立方英寸
    - 电导率: 26% IACS
    - 熔点: 900°C / 885°C (液态/固态)

    产品特点和优势


    - 高可靠性: 接触材料经过严格选材和热处理,保证长时间使用下的稳定性。
    - 宽温范围: 能够在极端环境下工作,适用温度范围从-55°C到+125°C。
    - 长寿命: 经过100次以上的机械循环测试,证明其长期使用的可靠性。
    - 高性能连接: 使用低力六指接触设计,确保电流传输的稳定性和高效性。
    - 环保材料: 所用材料符合RoHS和REACH标准,确保对环境友好。

    应用案例和使用建议


    应用案例:
    - 航空航天: 由于其耐高温和抗应力松弛的特性,广泛用于航空器内部布线系统。
    - 工业自动化: 在机器人手臂等频繁运动部位,能够保持良好的连接性能。
    - 汽车电子: 在发动机舱内高温环境下仍能保持稳定的连接性能。
    使用建议:
    - 在安装过程中应避免过度拉伸或扭曲插接件,以延长使用寿命。
    - 定期检查插接件的外观和连接状态,确保安全可靠。
    - 在高温环境中使用时,建议选择Mill-Max提供的铍镍合金接触件,以提高连续工作的稳定性。

    兼容性和支持


    - 兼容性: 本产品适用于大多数标准的插接接口,可以与多种不同型号的连接器兼容使用。
    - 支持和服务: Mill-Max提供全方位的技术支持和售后服务,包括产品咨询、安装指导和故障排查等服务。如有任何问题,可通过官方渠道联系厂商获取帮助。

    常见问题与解决方案


    1. 问题: 插接件在高温下出现松动现象。
    - 解决方案: 检查插接件是否安装得当,考虑更换为高温环境专用的铍镍合金接触件。

    2. 问题: 导线插入困难。
    - 解决方案: 确保导线直径符合要求,尝试清洁接触点并润滑导线末端。

    3. 问题: 连接可靠性不高。
    - 解决方案: 检查插接件是否有损坏或磨损,必要时更换新的插接件。

    总结和推荐


    综上所述,Mill-Max 0285插接件凭借其出色的性能参数和广泛的适用范围,成为各行业连接器的优质选择。无论是恶劣环境下的稳定表现还是环保特性,都使其在市场上具有强大的竞争力。因此,强烈推荐此产品用于需要高可靠性的连接应用中。

0285-0-15-01-16-01-10-0参数

参数
长*宽*高 4.57mm(长度)*2.03mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0285-0-15-01-16-01-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0285-0-15-01-16-01-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0285-0-15-01-16-01-10-0 0285-0-15-01-16-01-10-0数据手册

0285-0-15-01-16-01-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4375 ¥ 12.1469
10+ $ 1.219 ¥ 10.3006
25+ $ 1.1397 ¥ 9.2113
100+ $ 1.0271 ¥ 8.6788
250+ $ 0.9245 ¥ 7.8119
500+ $ 0.8402 ¥ 7.1
1000+ $ 0.6545 ¥ 5.5304
2000+ $ 0.6415 ¥ 5.2703
5000+ $ 0.5933 ¥ 5.013
库存: 610
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.14
