9019-0-19-15-06-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 6 Size Press Fit ST Thru-Hole Bulk
供应商型号: 575-9019019150627
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 9019-0-19-15-06-27-10-0

9019-0-19-15-06-27-10-0概述


    产品简介

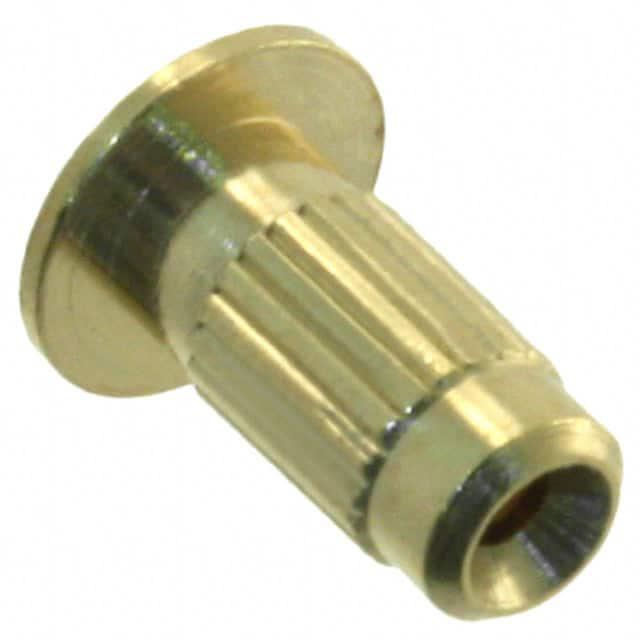

    Mill-Max 9019系列插座是一款用于接线连接的无尾插座,适用于直径为0.56mm至0.81mm的导线。该产品广泛应用于各类电子设备和电路板上,由于其卓越的电气特性和稳定性,常被用于高可靠性要求的应用场合。

    技术参数


    - 产品编号: 9019-0-19-15-06-27-10-0
    - 接触类型: 标准4指状触点(#06)
    - 额定电流: 4.5安培
    - 接触材料: BERYLLIUM COPPER ALLOY 172 (UNS C17200),符合ASTM B 194标准
    - 化学成分: Cu 98.1%,Be 1.9%
    - 热处理硬度: 36-43 Rockwell C
    - 机械寿命: ≥1000次循环
    - 密度: 0.298磅/立方英寸
    - 电导率: 22% IACS
    - 电阻: ≤10毫欧姆
    - 工作温度范围: -55°C 至 +125°C
    - 熔点: 980°C/865°C(液相/固相)
    - 壳体材料: BRASS ALLOY (UNS C36000),符合ASTM B 16标准
    - 化学成分: Cu 61.5%,Zn 35.4%,Pb 3.1%
    - 密度: 0.307磅/立方英寸
    - 电导率: 26% IACS
    - 熔点: 900°C/885°C(液相/固相)

    产品特点和优势


    Mill-Max 9019系列插座具有以下特点和优势:
    1. 耐高温性能: 接触材料采用铍铜合金,能在高达150°C的连续工作环境下保持稳定性能。
    2. 高可靠性: 经过严格的机械测试,确保在多次插拔后仍能保持良好的接触性能。
    3. 低电阻和高电导率: 选用优质材料,确保接触电阻低,电导率高。
    4. 环境适应性强: 工作温度范围宽广,适应各种严苛环境。
    5. 环保合规: 符合RoHS和REACH标准,保证材料不含铅、汞、镉等有害物质。

    应用案例和使用建议


    应用案例
    Mill-Max 9019系列插座被广泛应用于汽车电子、工业自动化、医疗设备等领域。例如,在汽车电子系统中,该插座用于信号传输,保证汽车电子系统的稳定运行;在医疗设备中,用于精密传感器连接,提高测量精度。
    使用建议
    1. 环境适应性: 在安装过程中,确保插座周围环境满足工作温度范围要求。
    2. 正确插拔: 避免过度弯曲导线,以减少接触点损坏的可能性。
    3. 定期检查: 定期检查插座的接触状态,确保长期可靠运行。

    兼容性和支持


    Mill-Max 9019系列插座可与多种导线配合使用,特别是直径在0.56mm至0.81mm之间的导线。Mill-Max公司提供全方位的技术支持和售后服务,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题: 插座接触不良。
    - 解决方案: 检查导线是否插入到位,确保接触良好。
    2. 问题: 插座电阻过高。
    - 解决方案: 检查接触点是否有氧化物或其他杂质,清理后重新插入。
    3. 问题: 插座使用寿命短。
    - 解决方案: 确保操作符合设计要求,避免过度弯曲或强力拉扯。

    总结和推荐


    Mill-Max 9019系列插座以其高可靠性、优异的电气特性和广泛的适用范围,成为市场上备受推崇的产品。无论是在汽车电子、工业自动化还是医疗设备中,它都能表现出色。强烈推荐使用Mill-Max 9019系列插座,特别是在需要高稳定性和高可靠性的应用场景中。

9019-0-19-15-06-27-10-0参数

参数
长*宽*高 4.24mm(长度)*3.17mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9019-0-19-15-06-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

9019-0-19-15-06-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 9019-0-19-15-06-27-10-0 9019-0-19-15-06-27-10-0数据手册

9019-0-19-15-06-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.7051
10+ $ 0.5566 ¥ 4.7033
100+ $ 0.462 ¥ 3.9039
500+ $ 0.4266 ¥ 3.6048
1000+ $ 0.4007 ¥ 3.3857
2000+ $ 0.3985 ¥ 3.3675
10000+ $ 0.3591 ¥ 3.0344
库存: 2759
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.7
