897-43-005-00-100001

产品分类: USB/DVI/HDMI 连接器
厂牌: MILL-MAX

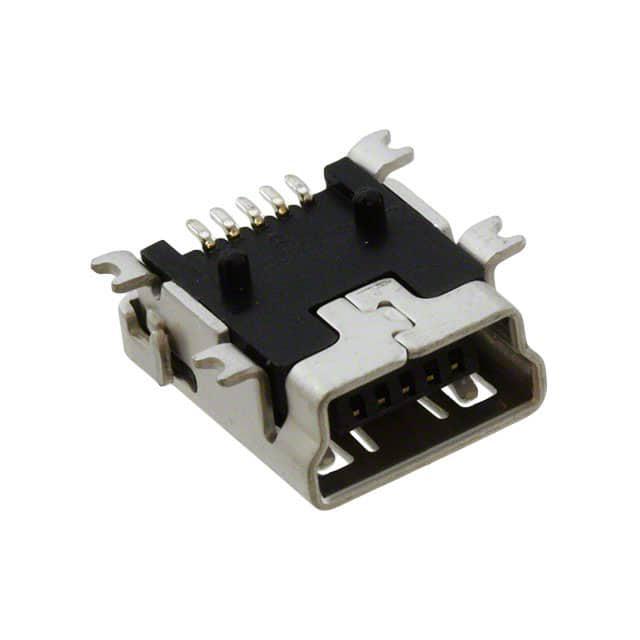

产品描述: 30V(AC) USB-mini B USB 2.0 1 5 插头 水平安装,贴片安装 9.87mm(长度)*9.19mm(高度)
供应商型号: 2840836
供应商: element14
标准整包数: 1
MILL-MAX USB/DVI/HDMI 连接器 897-43-005-00-100001

897-43-005-00-100001概述

    Mill-Max 896/897 Mini Universal Serial Bus Surface Mount Sockets 技术手册解析

    产品简介


    Mill-Max Mfg. Corp. 推出的896/897系列Mini Universal Serial Bus (USB) 表面贴装插座是专为便携式及手持式设备设计的小型化USB接口解决方案。这些插座主要用于连接各类便携设备如手机、数码相机、摄像机、PDA以及MP3播放器等。产品符合USB 2.0规范,提供稳定的接口连接性能。

    技术参数


    - 尺寸和结构:5针(包含一个ID引脚),间距0.8mm,采用表面贴装方式。
    - 材料:
    - 插针:铜合金,镀锡。
    - 接触件:铜合金,金镀层厚度30微英寸。
    - 外壳和屏蔽:不锈钢。
    - 绝缘材料:耐高温热塑性塑料,UL94V-0等级。
    - 电气特性:
    - 额定电压:30VAC (rms)。
    - 最大电流:每个接触点最大1A,在温度升高30°C时。
    - 接触电阻:最大50毫欧姆。
    - 绝缘电阻:最小100兆欧姆。
    - 耐压:100VAC。
    - 电容:最大2pF。
    - 机械特性:
    - 振动耐久性:无断续超过1微秒(EIA 364-28, 条件V,字母A)。
    - 冲击耐久性:无断续超过1微秒(EIA 364-27, 条件H)。
    - 使用寿命:最少5000次循环(EIA 364-09)。
    - 插入力:最大35牛顿(EIA 364-13)。
    - 拔出力:初始最小7牛顿,测试后最小3牛顿(EIA 364-13)。
    - 环境特性:
    - 热冲击:符合EIA 364-32条件I。
    - 湿度:符合EIA 364-31方法II,条件A。
    - 温度寿命:符合EIA 364-17条件3,方法A。
    - 焊接性能:符合EIA 364-52类别2。

    产品特点和优势


    - 小体积轻量:与标准USB接口相比,体积更小、重量更轻,特别适合便携设备。
    - 完全屏蔽:外壳完全屏蔽电磁干扰,确保数据传输的稳定性和可靠性。
    - 高可靠性:满足严格的质量标准,确保长时间的使用寿命和稳定性。
    - 广泛适用性:适用于多种便携和手持设备,具有广泛的适应性。

    应用案例和使用建议


    这些USB接口插座广泛应用于智能手机、数码相机、摄像机、PDA以及MP3播放器等便携式设备中。建议在安装过程中确保正确的焊接温度不超过260°C,并且要按照制造商的指南进行操作,以保证最佳性能和耐用性。

    兼容性和支持


    - 兼容性:完全兼容USB 2.0标准,适用于各种小型设备。
    - 支持和服务:Mill-Max提供标准的销售和技术支持服务,以确保客户可以顺利使用和维护这些产品。

    常见问题与解决方案


    - 问题:焊接过程中温度过高导致损坏?
    - 解决办法:确保焊接温度不超过260°C,遵循EIA 364-52类别的要求。
    - 问题:插拔次数过多导致接触不良?
    - 解决办法:根据EIA 364-09标准,确保插拔次数至少达到5000次。
    - 问题:无法通过振动或冲击测试?
    - 解决办法:参照EIA 364-28和EIA 364-27的条件进行振动和冲击测试。

    总结和推荐


    总体而言,Mill-Max 896/897系列Mini USB表面贴装插座以其小巧的尺寸、卓越的电气和机械特性以及出色的环境适应性,在便携式设备中具有很高的市场竞争力。强烈推荐在需要紧凑、高性能USB接口的应用场景中使用此产品。

897-43-005-00-100001参数

参数
触头数量 5
类型 USB-mini B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
长*宽*高 9.87mm(长度)*9.19mm(高度)
安装方式 水平安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
