6561-0-15-15-05-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 5 Size Solder ST Thru-Hole 20-22AWG
供应商型号: ED10395-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 6561-0-15-15-05-27-10-0

6561-0-15-15-05-27-10-0概述


    产品简介

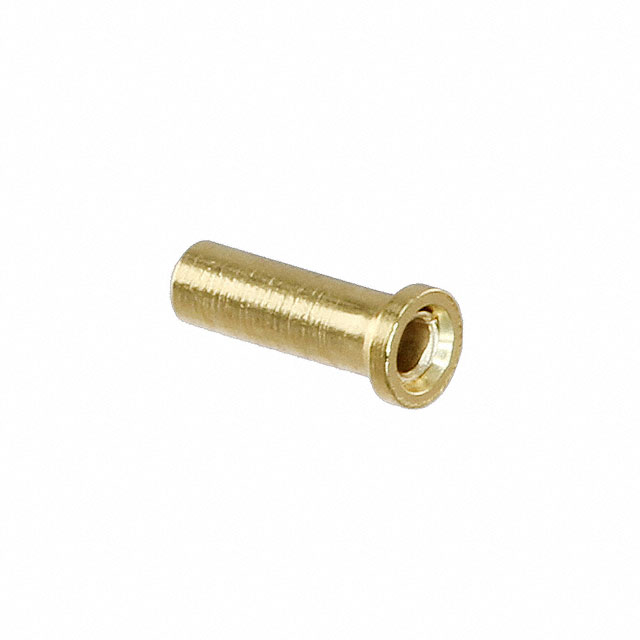

    Mill-Max 接收器(型号 6561-0-15-15-05-27-10-0)
    6561 接收器是一种适用于各种电路连接的高品质电子元件,设计用于接受直径为 0.38mm 至 0.56mm 的导线。这款接收器具有无尾设计,便于安装和集成到各类电子设备中。它采用优质的铜合金材料制造,确保了高可靠性和耐用性,适用于广泛的应用领域,如汽车电子、通信设备、工业控制及家用电器等。

    技术参数


    - 适用导线范围:0.38mm 至 0.56mm 直径
    - 包装方式:散装
    - 外壳镀层:10 微英寸金镍合金
    - 接触镀层:30 微英寸金镍合金
    - 接触类型:#05,标准三指式接触
    - 额定电流:3 安培
    - 材料:
    - 接触材料:铍铜合金 172(UNS C17200),符合 ASTM B 194 标准
    - 壳体材料:黄铜合金 360 或 385,分别符合 ASTM B 16 和 ASTM B 455 标准
    - 操作温度:-55°C 到 +125°C
    - 熔点:980°C/865°C(液态/固态)
    - 应力松弛:在 100°C 下 1000 小时后保留 96% 应力;在 200°C 下 1000 小时后保留 70% 应力
    - 机械寿命:最小 1000 次循环
    - 密度:0.298 磅/立方英寸
    - 电导率:22% IACS
    - 电阻:最大 10 毫欧姆

    产品特点和优势


    Mill-Max 接收器(型号 6561-0-15-15-05-27-10-0) 具备多个显著特点和优势:
    - 高可靠性:使用高质量的铍铜合金,具有出色的机械强度和耐久性。
    - 宽广的操作温度范围:能在极端环境中稳定工作,适用范围从 -55°C 到 +125°C。
    - 稳定的电气性能:低电阻和高电导率确保了高效稳定的电力传输。
    - 环保合规:符合 RoHS 和 REACH 标准,确保产品无有害物质,适合全球范围内的使用。

    应用案例和使用建议


    应用案例:这款接收器被广泛应用于汽车电子系统中,如传感器和控制器之间的连接,确保信号传输的稳定性和可靠性。在通信设备中,它同样用于连接电路板间的信号线路,确保信号的畅通无阻。
    使用建议:
    - 在高温环境下使用时,建议选择其他材料(如铍镍合金)以延长使用寿命。
    - 针对特定的应用场合,可以考虑进行部分或完全退火处理,以提高零件的可塑性。
    - 确保所有连接处的清洁和紧固,避免松动导致的接触不良。

    兼容性和支持


    该产品与其他标准尺寸的导线完全兼容,广泛适用于不同类型的接插件和连接器。对于更复杂的应用需求,用户可联系制造商的技术支持团队获取定制化服务。Mill-Max 公司提供全面的质量保证和售后服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接部位是否清洁,并确保导线插入到位。 |
    | 温度过高导致性能下降 | 考虑更换为更高温度等级的材料,如铍镍合金。 |
    | 机械寿命短 | 定期检查并维护,确保连接部件处于良好状态。 |

    总结和推荐


    综上所述,Mill-Max 接收器(型号 6561-0-15-15-05-27-10-0) 是一款集高质量、高可靠性和广泛应用范围于一体的优秀产品。其出色的电气性能和机械稳定性使其成为许多关键应用领域的首选。强烈推荐给需要高性能连接解决方案的专业人士和企业用户。

6561-0-15-15-05-27-10-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

6561-0-15-15-05-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

6561-0-15-15-05-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 6561-0-15-15-05-27-10-0 6561-0-15-15-05-27-10-0数据手册

6561-0-15-15-05-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.598 ¥ 5.0531
10+ $ 0.4888 ¥ 4.1299
25+ $ 0.4508 ¥ 3.8093
50+ $ 0.3981 ¥ 3.3638
100+ $ 0.3744 ¥ 3.164
250+ $ 0.3324 ¥ 2.7546
500+ $ 0.3125 ¥ 2.5902
1000+ $ 0.2939 ¥ 2.4357
3000+ $ 0.2666 ¥ 2.2097
