0284-0-15-15-16-14-10-0

厂牌: MILL-MAX
产品描述: Contact SKT Solder ST Thru-Hole Bulk
供应商型号: Q-0284-0-15-15-16-14-10-0
供应商: 期货订购
标准整包数: 500

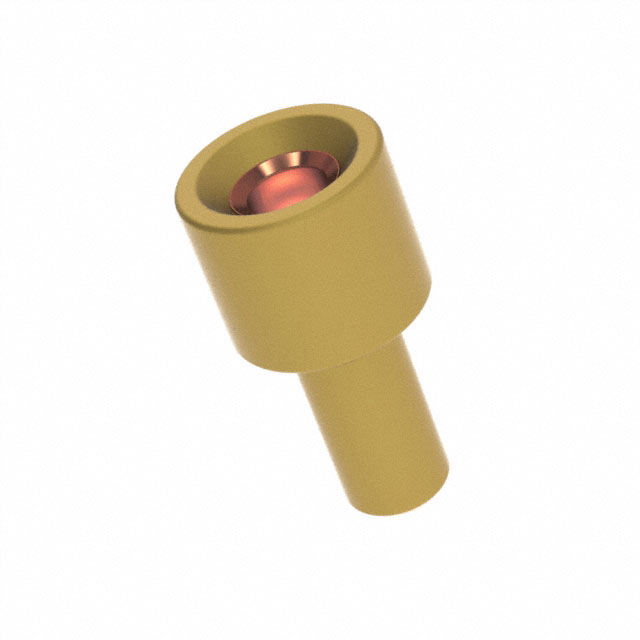

MILL-MAX 端子 - PC 引脚插座/插座连接器 0284-0-15-15-16-14-10-0

0284-0-15-15-16-14-10-0概述

    Mill-Max Pin Receptacles: 技术手册解析

    1. 产品简介


    Mill-Max Pin Receptacles(针式连接器插座)是一种广泛应用在电路板设计中的连接器,用于电气信号和电源的传输。这些连接器通常应用于计算机、通信设备、工业控制系统以及各种消费电子产品中。它们的主要特点是具有高可靠性、易于安装且具有多种安装方式。

    2. 技术参数


    以下是根据技术手册提取的关键技术参数:
    - 尺寸: 外壳材料采用黄铜合金360,接触材料采用铍铜合金172,具体尺寸如表所示。
    - 公差: 长度:±0.005英寸;直径:±0.002英寸;角度:±2°。
    - 接口直径: 不同型号的插座有不同的接口直径,例如0291型的直径为0.086英寸。
    - 焊接方式: 支持通过焊锡和压接方式安装到PCB上,例如0287型号支持最小0.065英寸的焊孔。
    - 电缆类型: 支持不同规格的电线连接,最大可接受26AWG,最小可接受30AWG。
    - 包装: 可以提供8mm宽的载带包装,每13英寸卷包含3,250个零件。
    - 认证: RoHS-2 2011/65/EU合规。

    3. 产品特点和优势


    - 高可靠性: 选用高质量材料,确保长时间稳定运行。
    - 多种安装方式: 包括焊锡安装、压入式安装等,满足不同应用需求。
    - 适应性强: 支持多种电线和PCB尺寸,适用于不同的设计要求。
    - 高效安装: 易于安装,减少了组装时间和成本。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制设备中作为传感器信号的传输接口。
    - 用于计算机主板上的内存条插槽。
    - 消费电子产品中,如智能手表内部的小型化连接器。
    使用建议:
    - 在选择型号时,应考虑实际使用的电线规格及PCB孔径大小。
    - 确保焊接温度和时间的控制,避免热应力损坏。
    - 定期检查连接器的工作状态,尤其是对于频繁使用的设备。

    5. 兼容性和支持


    - 这些连接器可以与大多数标准的PCB和电线兼容。
    - Mill-Max公司提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些连接器。

    6. 常见问题与解决方案


    - 问题1: 连接器在安装过程中出现松动。
    - 解决方法: 确保安装前正确测量PCB孔径,选择合适的连接器型号。
    - 问题2: 连接信号不稳定。
    - 解决方法: 检查电线连接是否紧固,必要时更换新的连接器。
    - 问题3: 高温环境下性能下降。
    - 解决方法: 使用高温耐受的电线和适当的冷却措施。

    7. 总结和推荐


    总体来说,Mill-Max Pin Receptacles以其高质量、可靠性和多样化的设计,在各类电子设备中表现出色。其广泛的适用性和良好的技术支持使其成为许多设计师的首选。如果您的项目需要高度可靠和稳定的连接解决方案,强烈推荐考虑使用Mill-Max的产品。

0284-0-15-15-16-14-10-0参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0284-0-15-15-16-14-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0284-0-15-15-16-14-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0284-0-15-15-16-14-10-0 0284-0-15-15-16-14-10-0数据手册

0284-0-15-15-16-14-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9648 ¥ 8.0075
库存: 50000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 8007.5
