JANTX1N5286-1

产品分类: 稳流二极管
产品描述: 330μA 100V DO-7 通孔安装
供应商型号: JANTX1N5286-1
供应商: Avnet
标准整包数: 1

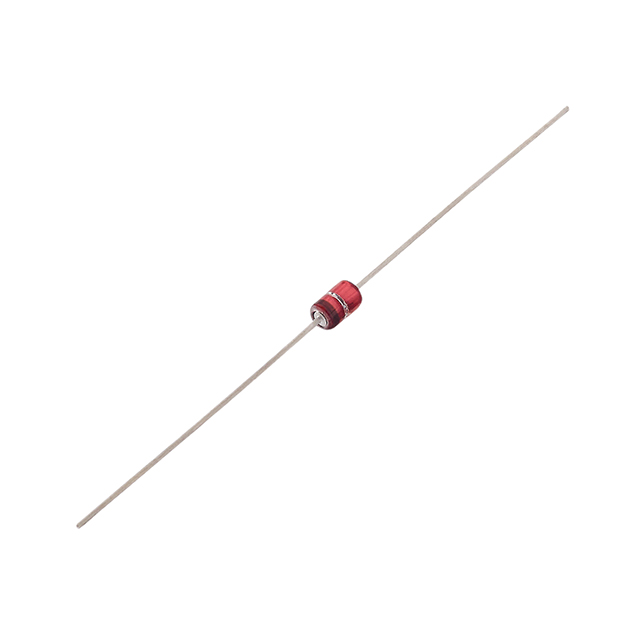

MICROCHIP TECHNOLOGY 稳流二极管 JANTX1N5286-1

JANTX1N5286-1概述


    产品简介


    1N5283-1至1N5314-1系列电流调节二极管是一款高性能的电流调节设备,由Microsemi Corporation制造。这些二极管主要用于商业版本,具有0.22毫安到4.7毫安的广泛电流选择范围,适用于各种电流调节应用。它们可以提供标准的±10%电流精度,并且在广泛的电压和温度范围内都能稳定运行。这款电流调节二极管不仅提供了与Zener二极管相当的功能,而且体积小巧,采用轴向引线封装,适合灵活安装。此外,其还提供了增强型的DO-7封装选项,具有双插接内部键合连接和更大的活动区,使其在电流限流方面具有独特的优势。

    技术参数


    - 基本特性:
    - 电流调节范围:0.22 mA 到 4.7 mA
    - 工作电压范围:宽范围,具体数值见电气特性表格
    - 电流精度:±10%
    - 环境温度范围:-65°C 至 +175°C
    - 封装选项:DO-7 和 DO-213AB(表面贴装)
    - 铅温度:最大 260°C
    - 最大峰值工作电压:100V
    - 关键参数:
    - 稳态功率耗散:500 mW @ +50°C
    - 结点至引脚热阻:250°C/W
    - 结点热阻:25°C/W

    产品特点和优势


    1. 高源阻抗:能够有效稳定电流,适用于需要高稳定性电流的应用场景。
    2. 内部冶金键合:增强了器件的可靠性。
    3. 符合军事标准:JAN、JANTX、JANTXV 和 JANS 资质,确保在恶劣环境下的可靠运行。
    4. 非敏感静电放电:不易受静电损坏。
    5. 固有的辐射硬化:如Microsemi的“MicroNote 050”中所述。

    应用案例和使用建议


    应用案例:
    - 电信设备:用于电源电路中的电流调节。
    - 工业控制:作为电流稳定器,应用于各种自动化控制系统。
    - 航空航天:由于其符合军用标准,适用于高可靠性需求的场合。
    使用建议:
    - 在设计电源时,需确保外部电路能够匹配电流调节二极管的工作条件,例如电压和负载条件。
    - 使用前请查阅详细电气特性和测试条件表,以确定最佳工作参数。

    兼容性和支持


    这些电流调节二极管与大多数常见的电子设备兼容,可广泛应用于各种电路设计中。厂商提供全面的技术支持和维护服务,包括产品咨询、故障诊断和替换件供应。

    常见问题与解决方案


    - 问题1:电流不稳定,不满足规定的电流值。
    - 解决方案:检查外部电路,确认负载条件是否满足要求。如果负载变化较大,可能需要增加外部稳压措施。

    - 问题2:产品工作温度范围受限。
    - 解决方案:确保在规定的温度范围内使用,并适当增加散热措施。在高温环境下,考虑使用散热片或散热风扇。

    总结和推荐


    1N5283-1至1N5314-1系列电流调节二极管以其广泛的电流选择范围、高可靠性及良好的温度特性,在多种应用场景中表现出色。它的独特优势在于能够提供精确稳定的电流,并且能够在极端条件下保持稳定性能。因此,我们强烈推荐这种电流调节二极管在需要高精度电流调节的应用中使用。

JANTX1N5286-1参数

参数
最大调节电流 330μA
最大调节电压 -
最大峰值工作电压 100V
通用封装 DO-7
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5286-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5286-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 稳流二极管 MICROCHIP TECHNOLOGY JANTX1N5286-1 JANTX1N5286-1数据手册

JANTX1N5286-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.048 ¥ 260.516
10+ $ 29.4872 ¥ 255.6536
30+ $ 29.0091 ¥ 251.5086
50+ $ 28.5293 ¥ 247.3488
100+ $ 28.052 ¥ 243.2104
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 260.51
