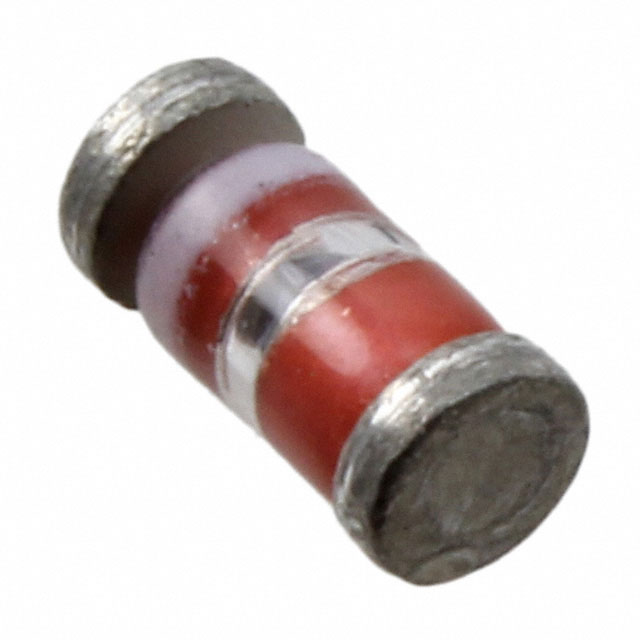

JANTX1N5312UR-1

产品分类: 稳流二极管
产品描述: 4.29mA 100V SOD-80 贴片安装
供应商型号: JANTX1N5312UR-1MS-ND
供应商: Digi-Key
标准整包数: 100
MICROCHIP TECHNOLOGY 稳流二极管 JANTX1N5312UR-1

JANTX1N5312UR-1概述

    1N5283UR-1 thru 1N5314UR-1 系列电流调节二极管技术手册

    1. 产品简介


    1N5283UR-1 至 1N5314UR-1 是 Microsemi Corporation 生产的一系列 0.5 瓦特电流调节二极管,主要用于商业版本。这些二极管提供从 0.22 毫安到 4.7 毫安的标准 10% 容差电流选择。它们在广泛的电压范围内稳定电流,作为电压稳压二极管(如齐纳二极管)的互补选择。

    2. 技术参数


    - 包裝: DO-213AB(MELF、LL41), 可选 DO-7 封装(轴向引脚)
    - 标记: 带有阴极带的标记
    - 极性: 膝盖端为负极
    - 焊接垫温度: 最大值 260℃
    - 最大功率耗散: @ EC = +125℃ 时 500 毫瓦
    - 工作峰值电压: 100 伏
    - 热阻: 接地端热阻 100°C/W
    - 耐温范围: 结温和储存温度 -65°C 到 +175°C
    - 标准电流容差: ±10%

    3. 产品特点和优势


    - JEDEC 注册:符合表面贴装标准
    - 高源阻抗
    - 内部冶金连接
    - 军用等级认证:JAN, JANTX, JANTXV 和 JANS 认证
    - 非静电敏感
    - 辐射硬化:具体参见 Microsemi “MicroNote 050”

    4. 应用案例和使用建议


    - 应用领域: 适用于需要精确电流控制的电路设计,如电源管理、信号调节等。
    - 使用建议:
    - 确保焊接温度不超过 260℃
    - 选用与设备膨胀系数相匹配的安装表面系统

    5. 兼容性和支持


    - 兼容性: 与其他标准 DO-213AB 和 DO-7 封装的二极管兼容
    - 支持: Microsemi 提供标准的技术支持服务

    6. 常见问题与解决方案


    - 问题1: 设备过热
    - 解决方案: 确保散热良好,降低功率耗散
    - 问题2: 电流波动
    - 解决方案: 检查电路设计,确保负载稳定

    7. 总结和推荐


    这款 1N5283UR-1 至 1N5314UR-1 系列电流调节二极管具备高精度和可靠性,特别适合在需要稳定电流的应用中使用。建议在设计电路时优先考虑这些元件,以确保系统的可靠性和稳定性。

JANTX1N5312UR-1参数

参数
最大峰值工作电压 100V
最大调节电流 4.29mA
最大调节电压 -
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N5312UR-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5312UR-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 稳流二极管 MICROCHIP TECHNOLOGY JANTX1N5312UR-1 JANTX1N5312UR-1数据手册

JANTX1N5312UR-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
