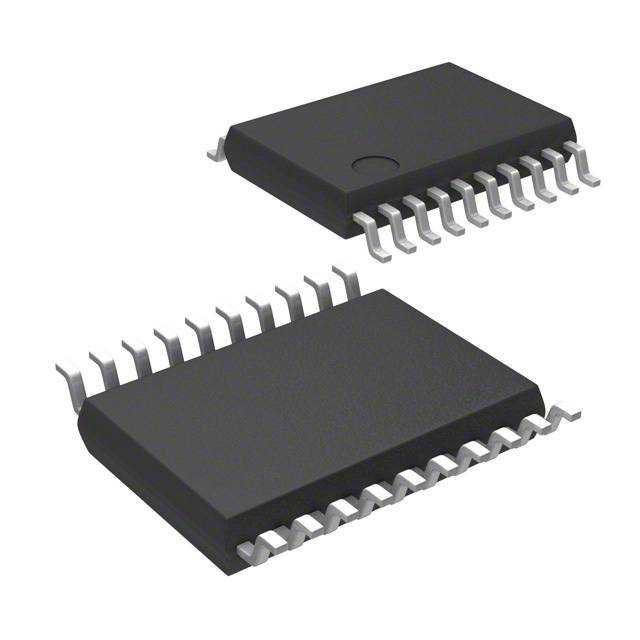

MCP4441T-103E/ST

产品分类: 数字电位器
产品描述: 600μA ±150ppm/℃ 线性 10KΩ 129 4 1.8V Non-Volatile 5.5V I²C Potentiometer TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*1mm
供应商型号: 579-MCP4441T-103E/ST
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 数字电位器 MCP4441T-103E/ST

MCP4441T-103E/ST概述

    # MCP444X/446X:高性能I²C数字电位器与非易失性存储器解决方案

    产品简介


    MCP444X/446X系列是一款高精度的四路电阻网络芯片,提供电位计(Potentiometer)或滑动变阻器(Rheostat)配置选项。该系列电子元器件以其卓越的性能和灵活的功能在各类工业和消费电子产品中备受青睐。它能够广泛应用于音频系统、仪器仪表、通信设备及自动化控制等领域。
    主要特点包括:
    - 四路独立的电阻网络模块;
    - 支持7位(128电阻)和8位(256电阻)分辨率;
    - 可选的总电阻值(RAB):5kΩ、10kΩ、50kΩ、100kΩ;
    - 零点到满量程的电位器操作模式;
    - 低阻抗电位器端子(典型值75Ω);
    - 温度系数低:绝对值模式下典型值为50ppm/°C;
    - 非易失性存储器支持,具备断电后恢复功能。

    技术参数


    主要规格
    - 电阻范围: 5kΩ、10kΩ、50kΩ、100kΩ;
    - 电阻网络分辨率: 7位(129个节点)、8位(257个节点);
    - 工作电压范围: 1.8V至5.5V;
    - 最大输出电流: 每通道25mA;
    - 工作温度范围: -40°C至+125°C。
    电气特性
    - I²C接口速度: 100kHz、400kHz、3.4MHz;
    - 串行协议支持: 高速读写、EEPROM存储、写保护开关;
    - 非易失性存储: 内置5个通用内存位置,可保存电位器设置。
    环境适应性
    - 封装形式: 4x4 QFN-20、TSSOP-20、TSSOP-14;
    - 封装功率限制: TSSOP-14<1000mW,TSSOP-20<1110mW,QFN-20<2320mW;
    - 存储温度范围: -65°C至+150°C;
    - 耐压范围: 各引脚最高可承受12.5V电压。

    产品特点和优势


    MCP444X/446X系列产品凭借以下核心优势在市场上脱颖而出:
    - 多功能性: 支持电位计与滑动变阻器双重模式,灵活性强;
    - 高稳定性: 极低的温度漂移(典型值50ppm/°C),确保长期运行的精准性;
    - 集成化设计: 内置非易失性存储器和EEPROM,减少外部电路复杂度;
    - 安全性增强: 具备硬件和软件写保护功能,避免误操作风险;
    - 高效节能: 待机状态下仅需微安级功耗(典型值2.5µA),延长电池寿命。
    应用案例与使用建议
    实际应用
    - 音频系统: 调节音量和频率响应,提供平滑的控制体验;
    - 工业控制: 在温度补偿、偏置调整等场合发挥关键作用;
    - 通信设备: 用于信号调理,提升传输效率和质量。
    使用建议
    1. 选择合适的RAB值: 根据负载需求选择适当的总电阻值以优化性能;
    2. 合理利用EEPROM功能: 定期保存电位器设置,防止意外断电丢失;
    3. 关注输入电压范围: 避免过高或过低电压导致器件损坏。

    兼容性和支持


    MCP444X/446X系列器件具有良好的兼容性,适用于多种主机控制器。厂商提供详尽的技术文档和支持服务,包括参考设计和在线技术支持,帮助用户快速完成集成。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常读取EEPROM | 确认串口命令正确无误,检查是否有写保护激活 |
    | 功耗异常高 | 检查系统是否未进入休眠状态,调整不必要的活动周期 |
    | 输出不稳定 | 校准总电阻值并重新测试;检查焊接连接是否存在虚焊现象 |

    总结和推荐


    综上所述,MCP444X/446X系列作为一款集高性能与可靠性于一体的I²C数字电位器,在众多领域展现了其卓越的价值。无论是在复杂的工业控制还是消费级电子产品中,这款产品都能提供稳定可靠的解决方案。因此,强烈推荐给需要高性能数字电位器的应用场景。

MCP4441T-103E/ST参数

参数
最小工作供电电压 1.8V
典型供电电流 600μA
电路数 4
配置 Potentiometer
抽头数 129
抽头类型 线性
存储器类型 Non-Volatile
接口类型 I²C
电阻值 10KΩ
温度系数 ±150ppm/℃
最大工作供电电压 5.5V
长*宽*高 6.5mm*4.4mm*1mm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP4441T-103E/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP4441T-103E/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 数字电位器 MICROCHIP TECHNOLOGY MCP4441T-103E/ST MCP4441T-103E/ST数据手册

MCP4441T-103E/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
