首页  >  产品百科  >  MCP4331T-503E/ST

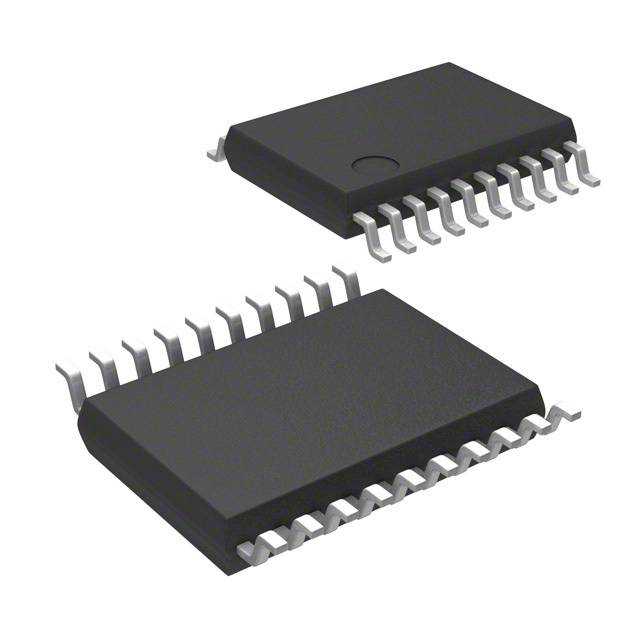

MCP4331T-503E/ST

产品分类: 数字电位器
产品描述: ±150ppm/℃ 线性 75KΩ 129 4 1.8V Volatile 5.5V SPI Potentiometer SOP 贴片安装 6.5mm*4.4mm*1mm
供应商型号: 579-MCP4331T503E/ST
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 数字电位器 MCP4331T-503E/ST

MCP4331T-503E/ST概述

    MCP433X/435X 系列电子元器件技术手册解析

    1. 产品简介


    MCP433X/435X 系列是 Microchip Technology Inc. 推出的四通道数字电位器系列,可提供两种配置:电位器(Potentiometer)和变阻器(Rheostat)。这些产品广泛应用于需要高精度电阻调节的应用场景,例如工业控制、通信设备、汽车电子及消费类电子产品。该系列器件通过 SPI(串行外设接口)进行配置和控制,提供了高达 8 位分辨率的选择,适合对电压或电流进行精确调控。

    2. 技术参数


    | 参数 | 型号 | 范围 |
    |
    | 总电阻值(RAB) | 5 kΩ、10 kΩ、50 kΩ、100 kΩ
    | 分辨率 | 7 位/129 步;8 位/257 步
    | 额定工作电压 | 1.8V 至 5.5V
    | 典型功耗 | 450 µA
    | 非线性误差 | ±0.5 LSB(8 位电位器)
    | 温度系数 | 绝对:50 ppm/°C (0°C 至 70°C)
    比率:15 ppm/°C (0°C 至 70°C)
    | 引脚封装 | TSSOP-14/TSSOP-20/QFN-20
    特点:
    - 支持两种工作模式:电位器和变阻器。
    - 提供高精度步进调节能力。
    - 支持扩展温度范围(-40°C 至 +125°C)。
    - 内置弱上拉功能和高电压耐受输入端子。

    3. 产品特点和优势


    - 灵活配置:允许用户通过 SPI 接口实时调整电阻值,具有出色的动态响应特性。
    - 高可靠性:低功耗设计结合宽广的工作电压范围(1.8V~5.5V),适应各种供电条件。
    - 卓越性能:采用高精度电阻网络设计,确保稳定的电气性能,适合工业自动化、测试测量等领域。
    - 增强抗干扰能力:提供内部弱上拉功能及 ESD 保护等级高达 4 kV(HBM),提升系统稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的信号调理电路。
    - 通信模块中的偏置调节功能。
    - 音频设备中的音量控制电路。
    使用建议:
    - 在实际应用中,用户可根据需求选择合适的总电阻值(如 5 kΩ 或 100 kΩ)以匹配目标电路。
    - 结合分段电阻网络功能,实现更复杂的控制逻辑。
    - 注意调整 SCK 和 CS 引脚的工作频率以避免过高频率导致功耗增加。

    5. 兼容性和支持


    MCP433X/435X 系列器件与其他数字电位器之间具有良好的互操作性,可通过标准 SPI 协议轻松集成到现有系统中。Microchip 提供完整的文档支持(如数据手册、应用笔记),并承诺提供长期的产品技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电位器无法正常读写 | 确认 CS、SCK 和 SDI 引脚连接无误 |
    | 输出信号异常 | 检查供电电压是否稳定在指定范围内 |
    | 温度漂移影响性能 | 使用温度补偿电路或降低工作环境温度波动 |

    7. 总结和推荐


    综合评估:
    - MCP433X/435X 系列凭借其高精度、灵活性和可靠性,成为工业和消费级应用的理想选择。
    - 在需要复杂阻值调节功能的场景中表现尤为突出,同时兼顾低功耗和低成本。
    推荐意见:
    强烈推荐给需要高性能数字电位器的设计者。对于需要精准调节电阻的应用,这款产品不仅能够满足当前需求,还能在未来升级时提供灵活性和扩展性。

MCP4331T-503E/ST参数

参数
最小工作供电电压 1.8V
最大工作供电电压 5.5V
温度系数 ±150ppm/℃
典型供电电流 -
存储器类型 Volatile
接口类型 SPI
抽头数 129
电路数 4
抽头类型 线性
配置 Potentiometer
电阻值 75KΩ
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MCP4331T-503E/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP4331T-503E/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 数字电位器 MICROCHIP TECHNOLOGY MCP4331T-503E/ST MCP4331T-503E/ST数据手册

MCP4331T-503E/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
