首页  >  产品百科  >  MCP4019T-103E/LT

MCP4019T-103E/LT

产品分类: 数字电位器
产品描述: 80μA ±150ppm/℃ 线性 10KΩ 128 1 1.8V Volatile 5.5V I²C Rheostat SC-70-5 贴片安装,黏合安装 2.25mm*1.35mm*1.1mm
供应商型号: MCP4019T-103E/LT
供应商: 国内现货
标准整包数: 1000

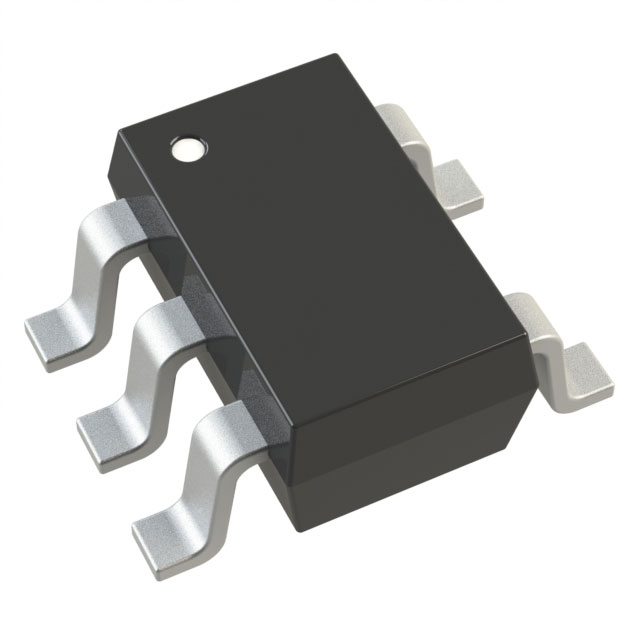

MICROCHIP TECHNOLOGY 数字电位器 MCP4019T-103E/LT

MCP4019T-103E/LT概述

    MCP4017/18/19 I²C Digital Potentiometer 技术手册

    1. 产品简介


    MCP4017/18/19 是一款由Microchip Technology Inc.生产的 I²C 数字电位计(Digital Potentiometer),具有多样的配置选项和卓越的功能。这些器件主要用于需要精密调节电阻值的应用,例如音频系统、传感器校准、模拟信号调理等。它们能够在广泛的电压范围内工作,适用于多种工业和消费电子产品。

    2. 技术参数


    - 控制接口:I²C
    - 步骤数量:128
    - 配置选项:
    - MCP4017:电位计配置(Rheostat)
    - MCP4018:电阻配置(Potentiometer)
    - MCP4019:电位计配置(Rheostat)
    - 电阻选项:5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
    - 典型步进电阻:75 Ω
    - 操作电压范围:1.8V 至 5.5V
    - 封装类型:SC70-6(MCP4017/18),SC70-5(MCP4019)
    绝对最大额定值:
    - VDD 与 VSS 之间的电压:-0.6V 至 +7.0V
    - SCL 和 SDA 与 VSS 之间的电压:-0.6V 至 12.5V
    - 所有其他引脚(A, W, B)与 VSS 之间的电压:-0.3V 至 VDD + 0.3V
    - 输入钳位电流:±20 mA
    - 输出钳位电流:±20 mA
    工作温度范围:
    - -40°C 至 +125°C
    工作电源电压:
    - 模拟特性:2.7V 至 5.5V
    - 数字特性:1.8V 至 5.5V

    3. 产品特点和优势


    - 配置灵活性:可以配置为电位计或电阻器,提供了广泛的使用选择。
    - 高精度:具备极低的温度系数(绝对温漂为 50 ppm,比例温漂为 10 ppm)。
    - 低功耗:静态电流低至 2.5 µA(典型值)。
    - 宽工作电压范围:从 1.8V 到 5.5V。
    - 快速响应时间:带宽高达 2 MHz(典型值)。
    - 小尺寸封装:采用 SC70 封装,适合空间受限的应用。

    4. 应用案例和使用建议


    应用案例:
    - 音频调节:用于音量调节和增益控制。
    - 传感器校准:作为可调电阻用于传感器校准电路。
    - 模拟信号处理:用于模拟信号的精密调节。
    使用建议:
    - 在音频调节应用中,可以利用其低噪声和低温度系数的特点,确保音频信号的质量。
    - 在传感器校准中,注意其温度漂移特性,确保长期稳定性。
    - 使用过程中需注意供电电压范围,以避免超过绝对最大额定值。

    5. 兼容性和支持


    - 兼容性:该产品支持标准 I²C 协议,可轻松与微控制器或其他 I²C 设备集成。
    - 支持和服务:Microchip Technology Inc. 提供全面的技术支持和文档资源,确保用户能够充分利用 MCP4017/18/19 的功能。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常上电 | 确认供电电压范围符合要求,并检查是否已达到电源启动电压(VBOR)。 |
    | 设备响应慢 | 确保 I²C 总线负载不超过 400 pF。 |
    | 温度稳定性差 | 考虑使用更高精度的型号或采取额外的温度补偿措施。 |

    7. 总结和推荐


    总结:
    MCP4017/18/19 系列数字电位计凭借其高精度、低功耗和广泛的电压工作范围,在众多应用中表现出色。特别适用于需要精密调节电阻值的场合。
    推荐:
    强烈推荐使用 MCP4017/18/19 系列产品,尤其是对温度稳定性和低功耗有较高要求的应用。这些设备是高性能、可靠且易于使用的理想选择。

MCP4019T-103E/LT参数

参数
抽头类型 线性
温度系数 ±150ppm/℃
最小工作供电电压 1.8V
抽头数 128
电阻值 10KΩ
最大工作供电电压 5.5V
存储器类型 Volatile
配置 Rheostat
典型供电电流 80μA
接口类型 I²C
电路数 1
长*宽*高 2.25mm*1.35mm*1.1mm
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP4019T-103E/LT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP4019T-103E/LT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 数字电位器 MICROCHIP TECHNOLOGY MCP4019T-103E/LT MCP4019T-103E/LT数据手册

MCP4019T-103E/LT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.424
2000+ ¥ 5.328
3000+ ¥ 5.28
库存: 19000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 5424
直接购买
加入购物车
