AT27C256R-70JU-T

产品描述: 256Kb (32K x 8) 12.75V~13.25V 32Kx8 4.5V 20mA 5.5V Parallel LCC 贴片安装,黏合安装
供应商型号: AT27C256R-70JU-T
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT27C256R-70JU-T

AT27C256R-70JU-T概述

    AT27C256R 256-Kbit OTP Read-Only Memory

    1. 产品简介


    AT27C256R是一款由Microchip Technology Inc.生产的256-Kbit(32K x 8位)一次性编程(OTP)只读存储器(ROM)。这种器件以其快速读取访问时间和低功耗CMOS操作而著称,适用于各种工业级应用,如微处理器系统、嵌入式设备和工业控制系统。

    2. 技术参数


    - 速度:读取访问时间45 ns
    - 供电电压:5V ± 10%
    - 最大电流:
    - 站态电流:100 μA(最大)
    - 活动电流:20 mA(典型值,在5 MHz频率下)
    - 电气特性:
    - 输入负载电流:±1 μA
    - 输出泄漏电流:±5 μA
    - 输出低电平电压:0.4 V(典型值)
    - 输出高电平电压:2.4 V
    - 工作温度范围:-40°C至+85°C
    - 封装选项:

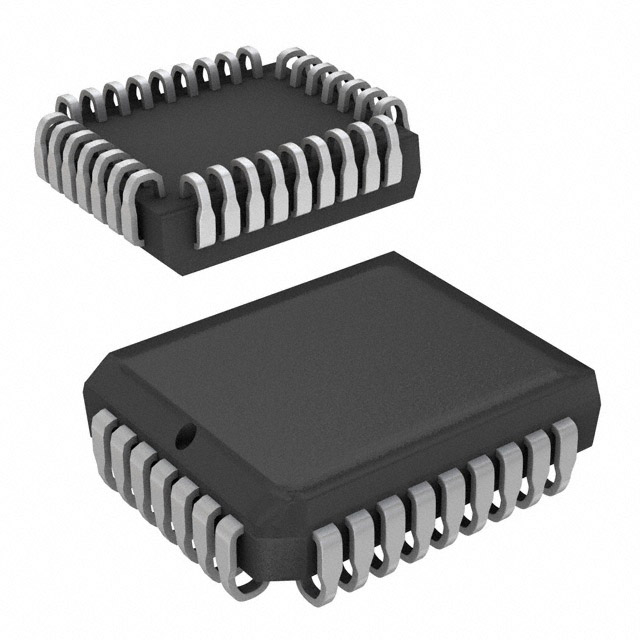

    - 32引脚PLCC
    - 28引脚PDIP

    3. 产品特点和优势


    - 高速读取:45 ns的快速读取能力使得该器件适用于需要高速响应的应用。
    - 低功耗:在站态模式下的电流消耗仅为100 μA,适合电池供电系统。
    - 高可靠性:提供2,000V静电放电保护和200 mA闩锁免疫能力。
    - 快速编程算法:仅需100 μs/字节的编程时间,显著提升生产效率。
    - 环境友好:绿色包装选项(无铅/无卤/符合RoHS标准)。

    4. 应用案例和使用建议


    AT27C256R广泛应用于各种工业控制系统、嵌入式系统及微处理器系统。具体应用案例包括固件存储和即时访问,无需像磁盘存储介质那样经历长时间延迟。使用建议:
    - 在进行芯片使能和站态转换时,注意设计系统以容纳可能产生的瞬变电压,建议使用0.1 μF的陶瓷电容器和4.7 μF的电解电容器来稳定电压水平。
    - 确保编程电压VPP正确设置,避免电压波动导致编程失败。

    5. 兼容性和支持


    - 兼容性:支持CMOS和TTL输入输出接口,确保与各种标准系统的兼容性。
    - 厂商支持:Microchip Technology Inc.提供了详尽的技术文档和支持服务,包括产品变更通知服务和客户支持。

    6. 常见问题与解决方案


    - 问题一:如何确保AT27C256R正确编程?
    - 解决办法:在编程前检查所有连接,特别是确保VPP和VCC电压正确设置。对于每个地址执行一个100 μs脉冲的编程操作,并在每次脉冲后进行验证。

    - 问题二:如何优化系统性能?
    - 解决办法:建议在PCB上使用适当的去耦电容器,以稳定电源电压水平并减少瞬变电压的影响。具体来说,应放置0.1 μF的高频陶瓷电容器和4.7 μF的电解电容器。

    7. 总结和推荐


    总体而言,AT27C256R是一款性能卓越、易于集成的OTP ROM,具有出色的读取速度、低功耗和高可靠性。特别是在需要高可靠性存储且对编程时间有严格要求的应用中,它具备很强的竞争优势。强烈推荐用于需要高效、可靠存储解决方案的系统中。

AT27C256R-70JU-T参数

参数
最大时钟频率 -
组织 32Kx8
接口类型 Parallel
编程电压 12.75V~13.25V
数据总线宽度 -
最大工作供电电压 5.5V
存储容量 256Kb (32K x 8)
最大供电电流 20mA
最小工作供电电压 4.5V
14.1mm(Max)
11.51mm(Max)
通用封装 LCC
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AT27C256R-70JU-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT27C256R-70JU-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT27C256R-70JU-T AT27C256R-70JU-T数据手册

AT27C256R-70JU-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
