LAN9514I-JZX

产品分类: 以太网芯片
产品描述: 微芯 以太网控制器, 64引脚, QFN封装
供应商型号: 30C-LAN9514I-JZX 64-QFN-EP(9X9)
供应商: 云汉优选
标准整包数: 1

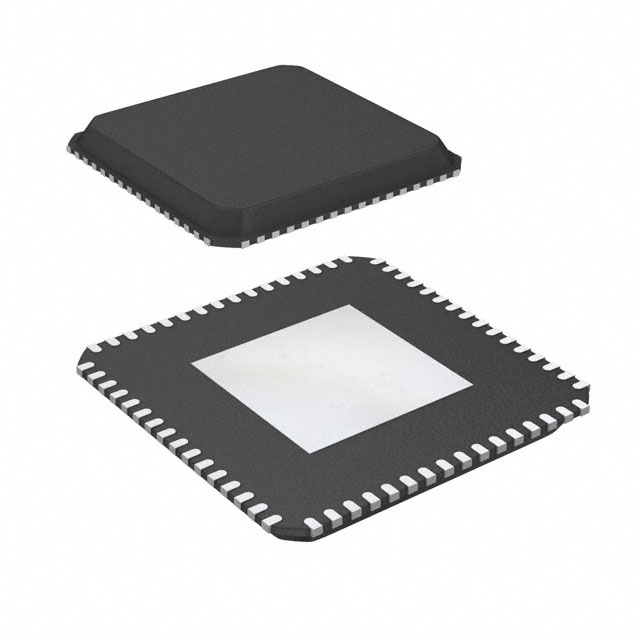

MICROCHIP TECHNOLOGY 以太网芯片 LAN9514I-JZX

LAN9514I-JZX概述


    产品简介


    LAN9514/LAN9514I 高性能 USB 2.0 集线器和 10/100 以太网控制器
    LAN9514/LAN9514I 是一款高性能的 Hi-Speed USB 2.0 集线器,集成有 10/100 以太网控制器。这款设备广泛应用于嵌入式系统、台式电脑、笔记本电脑、打印机、游戏机及扩展坞等领域,为用户提供高效且经济的 USB 和以太网连接解决方案。通过集成四个下游 USB 2.0 PHY 和一个上游 USB 2.0 PHY,LAN9514/LAN9514I 实现了高速数据传输,并具备灵活的配置选项,使其能够满足不同平台的需求。

    技术参数


    LAN9514/LAN9514I 的主要技术规格如下:
    - USB 2.0 集线器:
    - 完全符合 USB 2.0 规范
    - 支持低速(1.5 Mbps)、全速(12 Mbps)和高速(480 Mbps)设备
    - 四个下游端口和一个上游端口
    - 端口映射和禁用支持
    - 每个 USB 端口提供可编程驱动强度
    - 内置短路保护和内部上拉/下拉电阻
    - 能耗管理支持,可独立控制每个下游端口
    - 10/100 以太网控制器:
    - 符合 IEEE 802.3/802.3u 标准
    - 支持 10BASE-T 和 100BASE-TX,全双工和半双工操作
    - 流量控制、CRC 生成/检查、前导码生成/移除等功能
    - 广播包唤醒支持
    - 其他规格:
    - 工作温度范围:商业级(0°C 至 +70°C),工业级(-40°C 至 +85°C)
    - 电源:外部 3.3V I/O 供电,内部 1.8V 核心电压调节器
    - 包装:64 引脚 QFN 封装,无铅,符合 RoHS 标准

    产品特点和优势


    LAN9514/LAN9514I 的独特功能包括:
    - USB 集线器功能强大: 具备高度灵活性和配置性,可以轻松适应不同的平台设计需求。
    - 高性价比: 集成了多个必要的组件和功能,减少了对外部元件的依赖,从而降低了整体成本。
    - 强大的网络功能: 集成了高速以太网控制器,支持多种网络协议,满足复杂的网络通信需求。
    - 高效的能耗管理: 具备多种休眠模式,可以在保持关键功能的同时降低功耗。

    应用案例和使用建议


    应用案例:
    - 桌面 PC 和笔记本电脑: 为多设备扩展提供了灵活的 USB 连接,同时可以通过集成的以太网控制器实现高速网络连接。
    - 打印机: 可以方便地通过 USB 连接多个外围设备,同时也支持高速网络打印。
    - 游戏机和扩展坞: 为游戏外设提供了高速数据传输通道,并支持便捷的网络连接。
    使用建议:
    - 在使用过程中,注意电源管理设置,以最大限度地延长设备寿命。
    - 根据具体应用需求选择合适的 USB 和以太网配置。
    - 确保正确配置以太网控制器,以便利用其高级功能,如广播包唤醒和自动协商。

    兼容性和支持


    兼容性:
    - 操作系统兼容性: LAN9514/LAN9514I 提供了针对 Windows、Linux、Windows CE 和 Mac OS 的驱动程序,确保与多种操作系统的良好兼容性。
    - 硬件兼容性: 设备兼容大多数标准的 USB 和以太网连接标准。
    支持和维护:
    - 客户支持: Microchip 提供详尽的技术文档和在线资源,帮助用户快速解决问题并获得技术支持。
    - 软件工具: 提供 EEPROM 工具和边界扫描工具,便于设备配置和调试。

    常见问题与解决方案


    - 问题 1:设备无法正常启动
    - 解决方案:检查电源连接是否正确,确认 VBUSDET 针脚是否已连接到正确的电源。

    - 问题 2:以太网连接失败
    - 解决方案:确保以太网配置正确,特别是 Auto-MDIX 功能是否已启用。

    - 问题 3:USB 设备未被识别
    - 解决方案:检查 USB 连接是否正确,尝试重新配置端口映射。

    总结和推荐


    总结:
    LAN9514/LAN9514I 是一款集高性能和高效率于一体的 USB 2.0 集线器和 10/100 以太网控制器。它的多功能性、兼容性和易用性使其成为许多应用的理想选择。尤其适合需要高效、可靠的数据连接的设备,例如桌面 PC、笔记本电脑、打印机和游戏机。
    推荐:
    我们强烈推荐 LAN9514/LAN9514I 用于需要高性能 USB 和以太网连接的设备。凭借其卓越的功能和稳定性,LAN9514/LAN9514I 可以为用户带来最佳的连接体验。

LAN9514I-JZX参数

参数
最小工作供电电压 1.8V
数据速率 480Mbps,12Mbps,1.5Mbps
收发器数量 -
最大工作供电电压 3.6V
长*宽*高 9mm*9mm*830μm
通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LAN9514I-JZX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9514I-JZX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9514I-JZX LAN9514I-JZX数据手册

LAN9514I-JZX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.194
100+ ¥ 36.542
650+ ¥ 35.475
1300+ ¥ 34.782
2600+ ¥ 34.1
库存: 4
起订量: 1 增量: 2600
交货地:
最小起订量为:1
合计: ¥ 40.19
