首页  >  产品百科  >  KSZ8794CNXCC-TR

KSZ8794CNXCC-TR

产品分类: 以太网芯片
产品描述: 4 3.135V 3.465V 10Mbps,100Mbps QFN-64 贴片安装,黏合安装
供应商型号: 20A-KSZ8794CNXCC-TR
供应商: 国内现货
标准整包数: 1

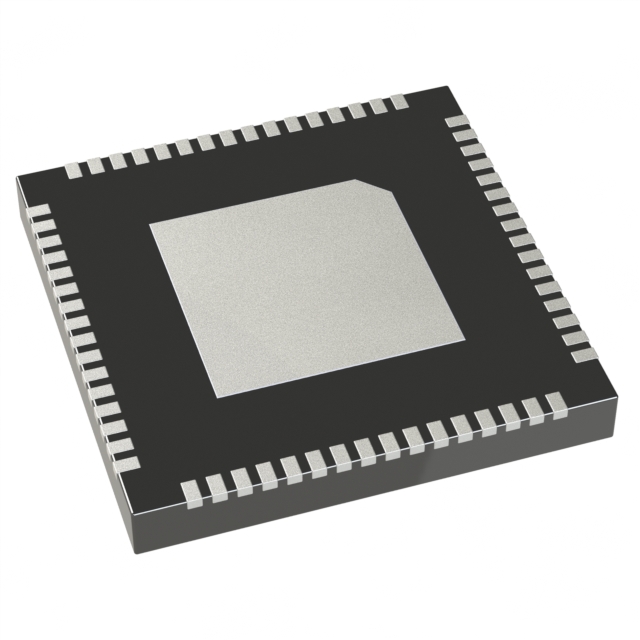

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8794CNXCC-TR

KSZ8794CNXCC-TR概述

    KSZ8794CNX: 高度集成的4端口管理型以太网交换机

    产品简介


    KSZ8794CNX 是一款高度集成的四端口管理型以太网交换机,适用于多种工业级应用。它整合了多个MAC/PHY单元和多种先进的管理功能,旨在降低系统成本并提高性能。该交换机特别适合于要求低成本和高性能的应用场景,例如工业以太网、VoIP电话、游戏机顶盒、汽车控制等领域。

    技术参数


    - 端口配置:四个10/100BASE-T/TX端口和一个10/100/1000BASE-T/TX端口。
    - 电气特性:支持IEEE 802.3/802.3u标准,IEEE 802.1az EEE支持。
    - 工作环境:商业温度范围为0°C至+70°C,工业温度范围为–40°C至+85°C。
    - 电源管理:支持软件和硬件功耗降低模式(如Energy Detect Power-Down)。
    - 接口:支持SPI(最高50 MHz)、MDC/MDIO(支持IEEE 802.3标准)和I/O引脚锁定功能。

    产品特点和优势


    1. 丰富的管理功能:内置所有必需的功能模块,包括MAC、帧缓冲管理、地址查找表、队列管理和MIB计数器等。
    2. 高可靠性的物理端口:四个集成的IEEE 802.3/802.3u标准以太网收发器,支持HP自动MDI/MDI-X交叉支持。
    3. 高级交换能力:非阻塞存储转发交换结构保证快速数据包传输,并支持高达1024个条目的转发表。
    4. 卓越的电源管理:低功耗设计,支持IEEE P802.3az Energy Efficient Ethernet (EEE)。

    应用案例和使用建议


    1. 工业以太网应用:适用于工业自动化、远程监控等需要高可靠性数据传输的场合。
    2. 智能家居网关:支持多达四个100Mbps的LAN端口,确保全速率传输。
    3. VoIP电话和网络视频点播:提供高质量的数据传输保障,支持各种网络协议。
    使用建议:
    - 在部署前对电缆进行LinkMD诊断,确保电缆的完整性。
    - 使用外部稳压电源来进一步降低功耗。
    - 对于敏感应用,建议启用广播风暴保护功能。

    兼容性和支持


    - 兼容性:支持多种CPU数据接口,如RGMII、MII、RMII。
    - 支持服务:Microchip提供全面的技术文档和客户支持服务,可联系docerrors@microchip.com反馈意见或问题。

    常见问题与解决方案


    1. 问题:交换机无法正常启动。
    - 解决方案:检查电源连接是否正确,确认参考时钟频率是否在允许范围内。
    2. 问题:端口数据传输不稳定。
    - 解决方案:检查电缆接线是否正确,尝试更换物理层接口。

    总结和推荐


    KSZ8794CNX凭借其强大的功能集和高效能,在工业级应用中展现出色的性能。它具备丰富的管理能力和灵活的接口选项,适用于各类高速以太网应用。建议在需要高可靠性数据传输的工业环境和家庭网关中使用。
    推荐:基于其广泛的应用范围和优秀的性能表现,强烈推荐KSZ8794CNX用于需要稳定且高效的以太网通信的应用场景。

KSZ8794CNXCC-TR参数

参数
数据速率 10Mbps,100Mbps
收发器数量 4
最大工作供电电压 3.465V
最小工作供电电压 3.135V
通用封装 QFN-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8794CNXCC-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8794CNXCC-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8794CNXCC-TR KSZ8794CNXCC-TR数据手册

KSZ8794CNXCC-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 39.9794
500+ ¥ 39.324
1000+ ¥ 38.3409
库存: 865
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 399.79
