KSZ8563RNXV-TR

产品分类: 以太网芯片
产品描述: 1.14V,1.71V,2.375V,3.135V 1.26V,1.89V,2.625V,3.465V 10Mbps,100Mbps VQFN-64 贴片安装
供应商型号: KSZ8563RNXV-TR
供应商: 国内现货
标准整包数: 1000

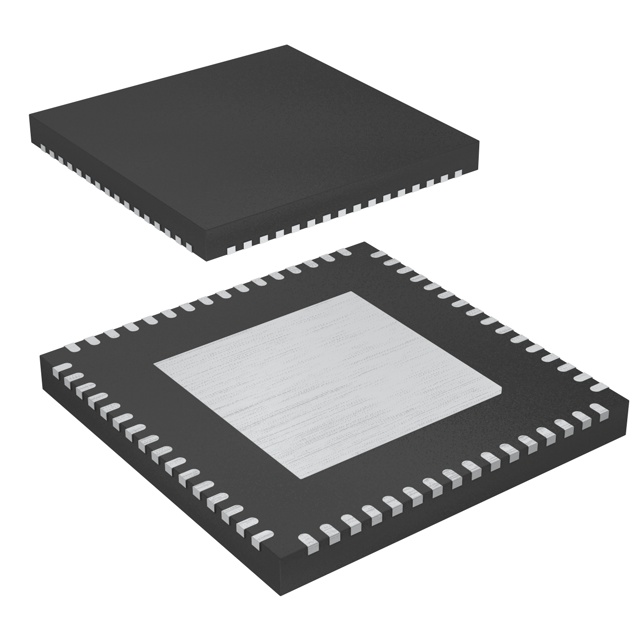

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8563RNXV-TR

KSZ8563RNXV-TR概述


    产品简介


    KSZ8563R 3-Port 10/100 Ethernet Switch
    概述:
    KSZ8563R是一款高性能、高度集成的三层以太网交换机,专为汽车和工业以太网设计。它集成了一个2端口的10BASE-T/100BASE-TX物理层收发器(PHY)和一个配置灵活的MAC端口(支持RGMII/MII/RMII接口),可以连接到主机处理器/控制器、另一个以太网交换机或以太网PHY收发器。该设备符合IEEE 802.3标准,支持广泛的工业和汽车应用。
    主要功能和应用领域:
    - 非阻塞线速以太网交换矩阵
    - 完整的功能转发和过滤控制,包括端口级访问控制列表(ACL)过滤
    - 支持全VLAN和QoS
    - 集成的IEEE 802.1X端口级认证支持
    - IEEE 1588v2精密时间协议(PTP)硬件时间戳支持
    - 工业温度范围支持(-40°C至+105°C)
    - 适用于汽车以太网、工业以太网(如PROFINET、MODBUS、EtherNet/IP)、实时以太网网络、工业控制/自动化交换机、联网测量和控制系统、测试和测量设备等场景

    技术参数


    主要规格:
    - 端口类型: 两个10BASE-T/100BASE-TX PHY端口,一个可配置的MAC端口
    - 支持的电气特性: 支持IEEE 802.3az Energy-Efficient Ethernet(EEE)省电模式,自动协商和自动MDI/MDI-X支持
    - 数据传输速率: 10/100Mbps
    - 帧缓冲管理: 最大支持Jumbo包9000字节
    - 电源管理: 支持Wake-on-LAN(WoL)低功耗待机模式
    - 工作环境: 工业温度范围(-40°C至+85°C),扩展温度范围(-40°C至+105°C)

    产品特点和优势


    独特功能和优势:
    - 非阻塞线速交换矩阵: 确保高速数据传输
    - 完整的转发和过滤控制: 包括端口级ACL过滤,保障网络安全
    - 全面的QoS和VLAN支持: 可灵活管理不同类型的流量
    - PTP硬件时间戳支持: 提供亚微秒级同步精度
    - 高可靠性设计: 内置滤波器减少电磁干扰

    应用案例和使用建议


    实际应用场景:
    - 汽车电子系统中的远程诊断和控制系统
    - 工业自动化生产线中的实时监控和控制系统
    - 测试和测量仪器中的网络连接和通信
    使用建议:
    - 在配置网络时,合理设置QoS和VLAN以优化数据流管理
    - 在处理大量数据包时,启用Jumbo包支持以提高效率
    - 在需要高精度同步的应用中,启用PTP功能以确保时间同步准确性

    兼容性和支持


    兼容性:
    - 与其他Microchip品牌的以太网设备具有良好的兼容性
    - 支持多种接口标准(如SPI、I2C、MIIM等)
    支持服务:
    - Microchip提供详尽的技术文档和在线技术支持
    - 可通过电子邮件或官方网站获取最新版本的手册和更新信息

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题:数据传输不稳定
    - 解决方法: 检查网络连接是否正常,确认所有配置是否正确
    2. 问题:PTP同步失败
    - 解决方法: 检查PTP配置参数是否正确,尝试重新启动设备以恢复同步
    3. 问题:能耗过高
    - 解决方法: 启用EEE模式,降低功耗

    总结和推荐


    总体评价:
    KSZ8563R在多个方面表现出色,尤其适合需要高可靠性和高精度时间同步的工业和汽车应用场景。其强大的QoS和VLAN管理能力,使其在复杂网络环境中具备明显的优势。综上所述,强烈推荐使用该产品。

KSZ8563RNXV-TR参数

参数
数据速率 10Mbps,100Mbps
收发器数量 -
最大工作供电电压 1.26V,1.89V,2.625V,3.465V
最小工作供电电压 1.14V,1.71V,2.375V,3.135V
通用封装 VQFN-64
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KSZ8563RNXV-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8563RNXV-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8563RNXV-TR KSZ8563RNXV-TR数据手册

KSZ8563RNXV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
