首页  >  产品百科  >  KSZ8864CNXCA-TR

KSZ8864CNXCA-TR

产品分类: 以太网芯片
产品描述: 4 1.2V 1.26V 10Mbps,100Mbps QFN-64-EP 贴片安装,黏合安装
供应商型号: KSZ8864CNXCA-TR
供应商: 国内现货
标准整包数: 100

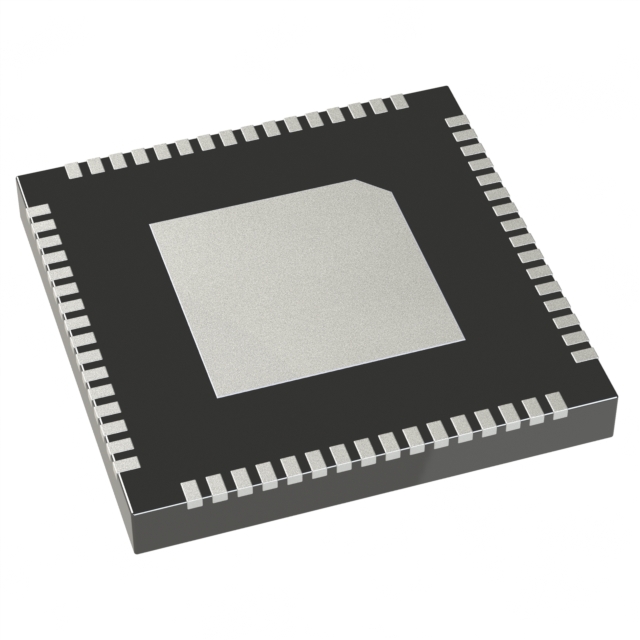

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8864CNXCA-TR

KSZ8864CNXCA-TR概述


    产品简介


    产品类型及功能
    《KSZ8864CNX/RMNUB》是一款由Microchip Technology Inc.生产的高度集成的四端口10/100Mbps管理型以太网交换芯片。这款芯片主要用于成本敏感的10/100Mbps四端口交换系统,具有极低的功耗和小巧的封装。它提供了强大的功能集,包括VLAN支持、流量控制、优先级队列管理、多种流量控制方式和多种配置接口等。
    应用领域
    该芯片广泛应用于VoIP电话、游戏机顶盒、汽车以太网、工业控制、IPTV、SOHO住宅网关、宽带网关/防火墙/VPN、集成式DSL/电缆调制解调器、无线局域网接入点+网关、独立的10/100Mbps交换机等领域。

    技术参数


    - 性能参数
    - 工作速率:10/100 Mbps
    - 高性能内存带宽:1.4 Gbps
    - 配置接口:SPI、SMI、MDC/MDIO、EEPROM
    - 内存大小:64K字节
    - 电气特性
    - 输入电压范围:VDDAT 3.3V、VDDIO 支持3.3V、2.5V和1.8V
    - 核心电源电压:1.2V
    - 操作温度范围:商业级(0°C到+70°C)、工业级(–40°C到+85°C)、汽车级(–40°C到+85°C)
    - 工作环境
    - 功耗:<0.1W(所有端口无活动时)
    - 重量:1.4 Gbps内存带宽,全非阻塞配置

    产品特点和优势


    - 多功能性:提供IEEE 802.1q VLAN支持、广播风暴保护、自定义过滤等功能,适用于复杂网络架构。
    - 高性能:1.4 Gbps高性能内存带宽,支持快速数据传输。
    - 低功耗:动态功耗管理功能,降低整体功耗。
    - 高可靠性:具备故障检测和诊断功能,例如LinkMD® TDR-Based Cable Diagnostics。
    - 兼容性强:支持多种接口标准,如MII、RMII和PHY模式。

    应用案例和使用建议


    - VoIP电话:通过支持多队列优先级管理,确保语音通信质量。
    - 工业控制:利用流量控制和优先级队列,实现高效的工业自动化网络。
    - SOHO网关:简化家庭网络管理,提高网络性能。
    使用建议:
    - 在部署于高温环境下时,需要考虑散热设计,以确保正常工作。
    - 在处理大流量数据时,建议进行网络负载测试,以验证其稳定性和性能。

    兼容性和支持


    - 兼容性:支持MII和RMII接口,可与多种设备兼容。
    - 支持:Microchip公司提供技术支持和文档更新服务,帮助客户更好地使用产品。

    常见问题与解决方案


    1. 问题:端口无连接指示。
    - 解决方案:检查物理层连接是否正确,确保电缆连接无误。
    2. 问题:网络丢包现象严重。
    - 解决方案:调整流控设置,增加缓存空间。
    3. 问题:电源管理功能失效。
    - 解决方案:确认电源引脚的电压值是否正确,重新配置电源管理寄存器。

    总结和推荐


    优点

    总结


    - 强大的功能集,包括VLAN、QoS、流量控制等。
    - 高性能和低功耗。
    - 广泛的应用场景和良好的兼容性。
    推荐结论
    基于以上所述的优势,强烈推荐《KSZ8864CNX/RMNUB》应用于各种以太网交换系统,尤其是对性能和功耗有严格要求的应用场合。如果您正在寻找一款高效稳定的交换芯片,这款产品将是您的理想选择。

KSZ8864CNXCA-TR参数

参数
最大工作供电电压 1.26V
最小工作供电电压 1.2V
数据速率 10Mbps,100Mbps
收发器数量 4
通用封装 QFN-64-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8864CNXCA-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8864CNXCA-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8864CNXCA-TR KSZ8864CNXCA-TR数据手册

KSZ8864CNXCA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 65.2123
200+ ¥ 64.0581
300+ ¥ 63.481
库存: 2000
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 6521.23
直接购买
加入购物车
