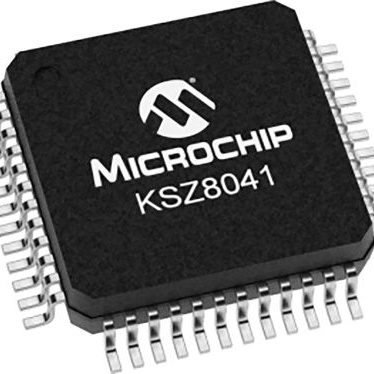

KSZ8041TL

产品分类: 以太网芯片
产品描述: 微芯 100Mbit/s以太网收发器, TQFP封装, 48引脚, 7 x 7 x 1mm
供应商型号: KSZ8041TL
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8041TL

KSZ8041TL概述

    KSZ8041TL/FTL/MLL: 10BASE-T/100BASE-TX/100BASE-FX Physical Layer Transceiver

    产品简介


    KSZ8041TL/FTL/MLL 是一款由Microchip Technology Inc.生产的单芯片10BASE-T/100BASE-TX/100BASE-FX物理层收发器。该器件提供MII、RMII和SMII接口,用于传输和接收数据。它的主要功能包括支持高速数据传输、电缆诊断、自动MDI/MDI-X检测与校正等。这款器件适用于多种应用场景,包括打印机、网络服务器、游戏机、IPTV设备、IP电话、媒体转换器等领域。

    技术参数


    主要技术参数:
    - 工作模式: 支持10BASE-T、100BASE-TX和100BASE-FX模式
    - 功率消耗: <180 mW(低功耗CMOS设计)
    - 电源电压: 单一3.3V电源
    - 信号接口: 支持MII、RMII和SMII接口
    - 工作环境: 宽温度范围(工业级)
    电气特性:
    - 输入/输出信号: 支持差分信号传输(RX+/RX-, TX+/TX-)
    - 时钟要求:
    - MII模式:25 MHz ±50 ppm
    - RMII模式:50 MHz ±50 ppm
    - SMII模式:125 MHz ±100 ppm
    - 管理接口: 支持MDC/MDIO管理总线,速率最高可达12.5 MHz

    产品特点和优势


    特点:
    - 高性能: 全面符合IEEE 802.3u标准
    - 低功耗: 功率消耗小于180 mW
    - 多功能: 集成MDI/MDI-X自适应功能、电缆诊断和自动协商等功能
    - 扩展性: 支持多种通信协议和接口,适用于不同场景
    - 易于集成: 提供丰富的引脚配置和集成式寄存器控制
    优势:
    - 高可靠性: 在标准电缆上实现稳定运行
    - 灵活适用性: 支持多种应用场景,如打印机、网络设备、IPTV等
    - 可编程: 提供可编程的LED输出和灵活的寄存器配置

    应用案例和使用建议


    应用案例:
    - 网络设备: 网络交换机、路由器等
    - 打印机: 打印机网络适配器
    - 游戏机: 游戏机网络连接模块
    - IPTV设备: IPTV解码器
    使用建议:
    - 配置优化: 在进行寄存器配置时,可以根据实际应用需求选择合适的接口模式(MII/RMII/SMII)和电源电压
    - 稳定性检查: 在安装完成后,应进行链路测试和电缆诊断以确保设备正常工作

    兼容性和支持


    兼容性:
    - 接口兼容性: 支持MII、RMII和SMII接口,可以与多种微控制器和处理器兼容
    - 电源兼容性: 单一3.3V电源供电,与大多数现代数字电路板兼容
    厂商支持:
    - 技术支持: 用户可以通过Microchip官方网站获取最新的数据手册和技术支持文档
    - 客户通知系统: 用户可以在Microchip网站上注册,接收产品更新和变更通知

    常见问题与解决方案


    常见问题:
    1. 功耗过高: 检查是否选择了正确的电源电压,并确保没有其他外部负载导致额外功耗。
    2. 通信不稳定: 检查接插件和电缆是否接触良好,尝试更换测试电缆。
    3. LED指示灯异常: 通过配置寄存器调整LED显示状态,或者检查是否有外部干扰。
    解决方案:
    1. 重新配置电源: 调整电源电压到3.3V,避免过压或欠压情况发生。
    2. 更换测试电缆: 确保电缆没有损坏或接触不良。
    3. 调整LED配置: 使用MIIM总线配置寄存器中的LED输出设置。

    总结和推荐


    综合评估:
    - 优点: 高性能、低功耗、多接口支持、强大的电缆诊断功能
    - 推荐: 推荐使用KSZ8041TL/FTL/MLL作为高可靠性的网络设备物理层收发器。其多功能性和灵活性使其成为各种应用场景的理想选择。
    该产品以其卓越的技术性能和广泛的适用性在市场上具有显著的竞争优势,特别适合需要高性能和高可靠性的网络设备制造商和开发者。

KSZ8041TL参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
收发器数量 1
长*宽*高 7mm*7mm*1mm
通用封装 TQFP-48
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装,托盘

KSZ8041TL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8041TL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8041TL KSZ8041TL数据手册

KSZ8041TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
