KSZ8893MQL-AM-TR

产品分类: 以太网芯片
产品描述: 3 3.1V 3.5V 10Mbps,100Mbps PQFP-128 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

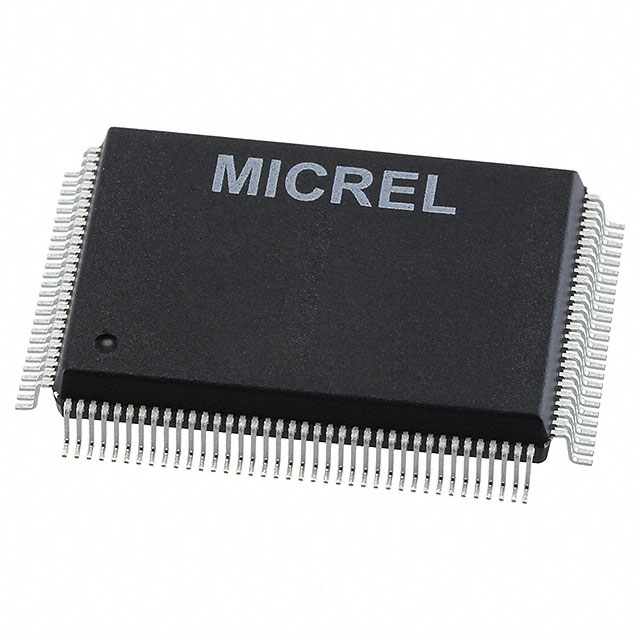

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8893MQL-AM-TR

KSZ8893MQL-AM-TR概述


    产品简介


    KSZ8893MQL/MBL集成3端口10/100Mbps管理型交换机
    KSZ8893MQL/MBL是一款高度集成的第二层管理型交换机,专为低端口数、成本敏感的10/100Mbps交换系统设计。它具有广泛的特性集,包括速率限制、基于标签/端口的VLAN、服务质量优先级管理、管理信息库(MIB)计数器、RMII/MII/SNI接口以及CPU控制/数据接口,以有效应对当前和未来的快速以太网应用。
    产品功能与应用领域
    - 集成3端口10/100Mbps管理型交换机
    - 非阻塞交换结构
    - 全面配置寄存器访问
    - QoS/CoS包优先级支持
    - 高级交换功能
    - 低延迟支持
    - 低功耗设计
    - 工业级温度范围
    应用领域广泛,包括媒体转换器、FTTx客户终端设备、VoIP电话、SOHO住宅网关、宽带网关/防火墙/VPN、集成DSL/Cable调制解调器、无线局域网接入点+网关、顶置盒/游戏机等。

    技术参数


    - 电源电压: 单电源:3.3V
    - 通信接口:
    - 10/100 Mbps: 支持10BASE-T和100BASE-TX标准
    - 100BASE-FX: 端口1支持100BASE-FX
    - MII/RMII/SNI: 支持MII接口、RMII接口及7线串行网络接口(SNI)
    - 物理特性:
    - 引脚封装: 128-Pin PQFP 和 100-Ball LFBGA
    - 温度范围:
    - 商用级: 0°C 到 70°C
    - 工业级: -40°C 到 85°C
    - 汽车级: -40°C 到 85°C
    - 其他功能:
    - 低功耗: 全芯片硬件关机、每端口软件省电模式
    - 流控: 全双工IEEE 802.3x流控、半双工背压流控
    - 自动MDI-X: HP Auto MDI-X
    - 电缆诊断: LinkMD TDR基础电缆诊断
    - MIB计数器: 每端口34个MIB计数器

    产品特点和优势


    - 高性能交换结构: 非阻塞交换结构确保快速的数据传输。
    - 多协议支持: 支持多种网络协议,包括IEEE 802.3u、802.1q、802.1p等。
    - 灵活的配置选项: 支持多种配置方式,如SMI、SPI和I²C接口。
    - 强大的管理功能: 包括VLAN、流量控制、速率限制、MIB计数器等。
    - 多样的应用领域: 广泛应用于各种网络设备,提供高可靠性、灵活性和可扩展性。

    应用案例和使用建议


    应用案例
    - 媒体转换器: KSZ8893MQL/MBL可以将不同类型的介质(例如铜缆和光纤)之间的信号进行转换,适用于FTTx设备。
    - VoIP电话: 提供稳定的网络连接,支持高质量的语音通话。
    - 住宅网关: 可以作为家庭网络的中心设备,实现多种网络服务的接入。
    使用建议
    - 链路监测: 定期检查各端口的链接状态,确保网络稳定运行。
    - 故障排查: 在发现网络故障时,利用LinkMD电缆诊断功能进行检测。
    - 带宽优化: 根据业务需求调整端口的优先级和流量控制策略,以提高整体网络性能。

    兼容性和支持


    - 兼容性: 支持多种网络接口标准,兼容性广泛,适合不同场景的应用。
    - 技术支持: 厂商提供详尽的技术文档和支持,方便用户快速上手。

    常见问题与解决方案


    - 问题1: 网络连接不稳定。
    - 解决方案: 检查链路状态,重新配置相关参数。
    - 问题2: 数据传输速率低。
    - 解决方案: 调整端口的优先级和流量控制设置。
    - 问题3: 系统启动时间长。
    - 解决方案: 关闭不必要的端口,减少启动时间。

    总结和推荐



    总结


    KSZ8893MQL/MBL作为一款高性能的管理型交换机,具有出色的非阻塞交换结构和丰富的配置选项,支持多种网络协议和应用场合。该产品在工业和汽车领域表现尤为出色,适合要求高性能和可靠性的应用场景。
    推荐
    鉴于其出色的性能和广泛应用的场景,我们强烈推荐使用KSZ8893MQL/MBL作为高性能网络设备的核心组件。无论是媒体转换器、VoIP电话还是住宅网关,这款交换机都能满足您的需求并提供可靠的网络服务。

KSZ8893MQL-AM-TR参数

参数
数据速率 10Mbps,100Mbps
收发器数量 3
最大工作供电电压 3.5V
最小工作供电电压 3.1V
通用封装 PQFP-128
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8893MQL-AM-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8893MQL-AM-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8893MQL-AM-TR KSZ8893MQL-AM-TR数据手册
