KSZ8842-PMBL-TR

产品分类: 以太网芯片
产品描述: 2 3.1V 3.5V 10Mbps,100Mbps LFBGA-100 黏合安装
供应商型号: 1611-KSZ8842-PMBL-CT-ND
供应商: Digi-Key
标准整包数: 1

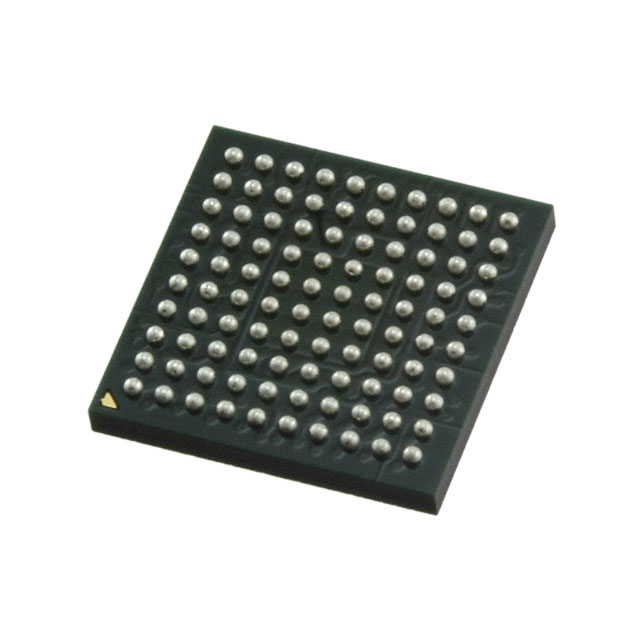

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8842-PMBL-TR

KSZ8842-PMBL-TR概述

    文章标题: KSZ8842-PMQL/PMBL 2-Port Ethernet Switch with PCI Interface

    1. 产品简介


    KSZ8842-PMQL/PMBL 是一款由 Micrel 公司生产的 2-端口以太网交换机,具有 PCI 接口。它属于第四代集成式第 2 层交换机,符合 IEEE 802.3u 标准,适用于快乙太网、嵌入式以太网及工业以太网等场景。此产品可配置为交换机模式或低延迟重发器模式,适用于半双工操作,特别适合于工业自动化等领域。该芯片包含两个 10/100 以太网物理层收发器(PHY),三个媒体访问控制(MAC)单元以及一个高带宽的交换结构,能够实现灵活的网络架构设计。

    2. 技术参数


    - 接口:PCI 接口
    - 数据传输速率:支持 10/100 Mbps
    - 包缓冲区:32 KB 内存缓冲区,256 个帧缓存
    - 管理信息库 (MIB):支持 32 个 MIB 计数器
    - LED 指示灯:可配置的端口状态指示灯,用于显示连接状态、活动情况和速度等信息
    - 时钟频率:内部 PLL 可产生 125MHz、62.5MHz、41.66MHz 和 25MHz 的时钟信号
    - 电源:单电源 3.3V,工业温度范围 -40°C 至 +85°C
    - 封装:128 引脚 PQFP 和 100 球 LFBGA

    3. 产品特点和优势


    - 全面的交换机管理:提供非阻塞交换架构,确保快速的数据包交付,支持IEEE 802.3u 标准,具备全双工和半双工流量控制功能。
    - 高级交换机管理:包括基于 VLAN 的 IEEE 802.1Q 支持,QoS 优先级管理和基于端口的优先级配置。
    - 先进的监控功能:端口镜像、流量监测及 MIB 计数器统计,帮助进行精确的网络管理。
    - 丰富的寄存器访问:提供三种类型的寄存器组,方便系统配置和通信。
    - 功率管理:支持硬件和软件层面的电源管理模式,提供低功耗操作。

    4. 应用案例和使用建议


    - 视频分发系统:适用于高清视频流传输,利用其动态缓冲区管理确保视频无延迟传输。
    - 高端电缆、卫星及 IP 机顶盒:通过高效的网络协议支持多视频流和高质量音视频同步传输。
    - 工业自动化:在工业环境中,支持低延迟和半双工操作,确保工业控制网络的高效运行。
    - 视频监控:具备多种安全措施和高带宽处理能力,适合大规模部署的视频监控网络。
    使用建议:
    - 确保所有连接均符合 IEEE 802.3u 标准。
    - 根据具体应用需求选择合适的电源管理设置,优化功耗。
    - 在网络部署前对电缆进行 LinkMD 诊断测试,以保证物理层的稳定。

    5. 兼容性和支持


    - 兼容性:与其他标准的网络设备具有良好的互操作性,支持自动 MDI/MDI-X 功能,无需特定的连接线。
    - 支持:Micrel 公司提供了详细的技术文档和丰富的支持资源,涵盖安装、配置及故障排查等方面。

    6. 常见问题与解决方案


    - 问题1:无法正常启动交换机。
    解决方案:检查供电电压是否符合规范要求,确保所有引脚正确连接。
    - 问题2:端口间数据传输不稳定。
    解决方案:确认两端口的物理连接正确,检查相关寄存器设置是否合理。
    - 问题3:接收数据包出现丢包现象。
    解决方案:调整流量控制参数,优化数据缓冲区分配。

    7. 总结和推荐


    KSZ8842-PMQL/PMBL 是一款高性能、高可靠性的 2-端口以太网交换机,适合于各种复杂网络环境。它的灵活配置和强大的管理功能使其成为快乙太网、嵌入式以太网和工业以太网等应用的理想选择。综上所述,强烈推荐在上述应用场景中使用 KSZ8842-PMQL/PMBL,这将显著提升网络的性能和可靠性。

KSZ8842-PMBL-TR参数

参数
最大工作供电电压 3.5V
最小工作供电电压 3.1V
数据速率 10Mbps,100Mbps
收发器数量 2
通用封装 LFBGA-100
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8842-PMBL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8842-PMBL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8842-PMBL-TR KSZ8842-PMBL-TR数据手册

KSZ8842-PMBL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
