LAN7430/Y9X

产品分类: 以太网芯片
产品描述: 1 1.62V 3.63V 2.5 GT/s SQFN-48 贴片安装
供应商型号: LAN7430/Y9X
供应商: 国内现货
标准整包数: 260

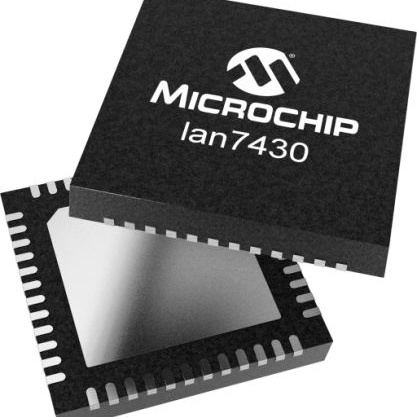

MICROCHIP TECHNOLOGY 以太网芯片 LAN7430/Y9X

LAN7430/Y9X概述


    产品简介


    产品名称:LAN7430/LAN7431 PCIe到千兆以太网控制器
    产品类型:
    LAN7430/LAN7431 是一款高度集成的PCIe到千兆以太网控制器,适用于汽车和工业应用。它集成了PCIe到千兆以太网桥接解决方案,并具备先进的电源管理功能。
    主要功能:
    - 单芯片集成: 包括PCIe 3.1 PHY(每通道2.5GT/s)、PCIe 3.1端点控制器、千兆以太网PHY(LAN7430)及MII接口。
    - IEEE 1588-2008 PTP标准支持: 支持主时钟和从时钟,支持端到端和对等链路延迟机制,同时支持单步和双步操作。
    - 能源效率: 兼容IEEE 802.3az能效以太网(EEE),提供低功耗空闲模式。
    - 电源管理: 支持PCI-PM和ASPM L0s和L1子状态,具备D3热冷检测和唤醒功能。
    应用领域:
    - 汽车娱乐/远程信息处理系统
    - PCIe到千兆以太网适配器/桥接
    - 嵌入式系统中的PCIe到千兆以太网
    - 基板网络
    - LTE调制解调器
    - 网络摄像头
    - 工业PC(IPC)
    - 测试仪器/工业

    技术参数


    - 电源电压: 单一3.3V供电
    - GPIO端口: LAN7430:4个;LAN7431:12个
    - I/O电压范围: 1.8V、2.5V 或 3.3V
    - 环境温度范围:
    - 商用级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 车载级:-40°C 至 +105°C
    - 物理尺寸:
    - LAN7430:48引脚SQFN封装,尺寸7x7mm
    - LAN7431:72引脚SQFN封装,尺寸10x10mm
    - MAC功能:
    - 支持10/100/1000Mbps全双工操作
    - 停帧流控
    - 多线程数据传输
    - 端口管理,支持外部PHY
    - PHY功能:
    - 自动协商和自动MDIX支持
    - 信号质量指示器
    - 链路MD诊断电缆

    产品特点和优势


    LAN7430/LAN7431的优势:
    - 高性能与低功耗: 提供卓越的网络性能,同时通过多种电源管理功能实现低功耗运行。
    - 高可靠性: 具备强大的电源管理和错误恢复机制,确保设备在严苛环境下正常工作。
    - 灵活性: 兼容不同的工作电压和接口,适合各种嵌入式系统的集成需求。
    - 广泛的应用领域: 从汽车娱乐到工业控制系统均有广泛的应用,展现出极强的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 汽车远程信息处理系统: LAN7430/LAN7431可以为车辆提供稳定的网络连接,实现远程诊断、导航等功能。
    - 工业PC和测试仪器: 在这些领域中,控制器的稳定性尤为重要,LAN7430/LAN7431可确保连续可靠的数据传输。
    使用建议:
    - 环境选择: 根据应用需求选择合适的工作温度范围,例如商用、工业级或车载级产品。
    - 电源管理: 利用高级电源管理功能,在不影响性能的前提下尽量降低功耗。
    - 网络性能: 配置适当的网络参数以获得最佳的网络性能,例如通过调整帧长度、流控策略等。

    兼容性和支持


    - 软件支持: 支持Windows 7、8、8.1、10及OneCore驱动,Linux和Android操作系统。
    - 硬件支持: 提供了详细的电源管理、配置指南和故障排除文档,方便开发者进行集成和调试。
    - 兼容性: 与市面上多数主流PCIe接口和千兆以太网设备兼容。

    常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决办法: 检查电源电压是否符合要求,确认所有连接是否正确。
    - 问题2: 网络连接不稳定。
    - 解决办法: 重新配置网络参数,确保信号质量。
    - 问题3: 数据传输速度慢。
    - 解决办法: 检查设备配置和网络设置,优化数据传输流程。

    总结和推荐


    综上所述,LAN7430/LAN7431是一款高度集成、高性能且低功耗的PCIe到千兆以太网控制器,具备广泛的适用性和卓越的市场竞争力。其在多种应用领域的表现证明了其可靠性和功能性。强烈推荐此款控制器用于需要高效、稳定网络连接的应用场景。对于追求高性能和长寿命的应用,LAN7430/LAN7431无疑是一个理想的选择。

LAN7430/Y9X参数

参数
最大工作供电电压 3.63V
最小工作供电电压 1.62V
数据速率 2.5 GT/s
收发器数量 1
通用封装 SQFN-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LAN7430/Y9X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN7430/Y9X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN7430/Y9X LAN7430/Y9X数据手册

LAN7430/Y9X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
260+ ¥ 36.9
520+ ¥ 34.8
780+ ¥ 34.2
库存: 487
起订量: 260 增量: 0
交货地:
最小起订量为:260
合计: ¥ 9594
