KSZ9896CTXI

产品分类: 以太网芯片
产品描述: 微芯 以太网开关集成电路, 128引脚, TQFP封装
供应商型号: KSZ9896CTXI
供应商: 云汉优选
标准整包数: 1

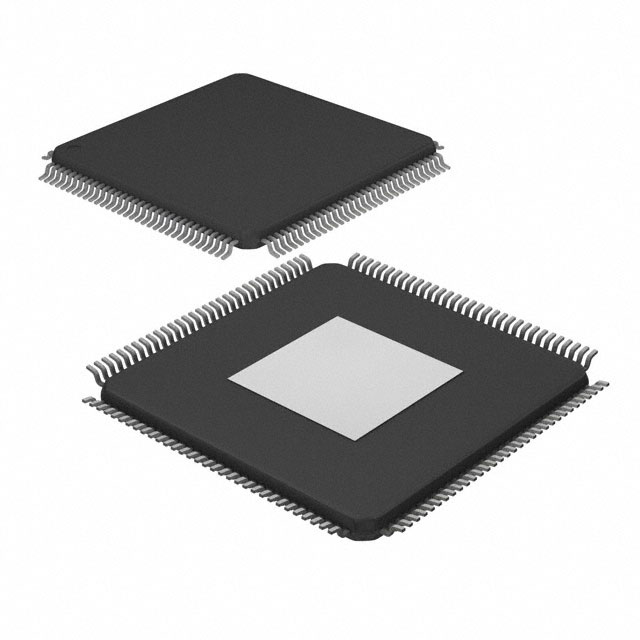

MICROCHIP TECHNOLOGY 以太网芯片 KSZ9896CTXI

KSZ9896CTXI概述

    高质量文章:KSZ9896C 6端口千兆以太网交换机技术手册

    1. 产品简介


    KSZ9896C是一款高度集成的IEEE 802.3标准网络设备,它集成了一个第2层管理型千兆以太网交换机、五个10BASE-Te/100BASE-TX/1000BASE-T物理层收发器(PHY)和相关的MAC单元,以及一个可配置的GMII/RGMII/MII/RMII MAC端口,可用于直接连接到主机处理器/控制器、另一个以太网交换机或以太网PHY收发器。此产品适用于各种应用领域,如独立10/100/1000Mbps以太网交换机、VoIP基础设施交换机、宽带网关/防火墙、Wi-Fi接入点、集成DSL/电缆调制解调器、安全/监控系统、工业控制/自动化交换机、联网测量和控制系统等。

    2. 技术参数


    - 端口配置: 1个外部MAC端口,支持GMII/RGMII/MII/RMII接口;5个集成PHY端口,支持1000BASE-T/100BASE-TX/10BASE-Te
    - 数据传输速率: 10/100/1000Mbps
    - 接口类型: GMII/RGMII/MII/RMII
    - 电源电压: 1.8V/2.5V/3.3V
    - 工作温度范围: 商业级(0°C至+70°C),工业级(-40°C至+85°C)
    - 封装形式: 128针TQFP-EP (14 x 14mm),符合RoHS标准
    - 电气特性: 支持能量检测断电模式、动态时钟树控制、未使用端口的单独断电以及全芯片软件断电

    3. 产品特点和优势


    - 非阻塞线速以太网交换结构: 支持1Gbps的RGMII
    - 全面的数据包转发和过滤控制: 包括基于端口的访问控制列表(ACL)过滤
    - 完整VLAN和QoS支持: 支持IEEE 802.1Q VLAN和QoS,支持流量优先级划分
    - 电源管理: 包括Wake-on-LAN (WoL) 功能,可在低功耗待机状态下运行

    4. 应用案例和使用建议


    - 独立10/100/1000Mbps以太网交换机: 使用其高速数据处理能力和全面的过滤控制功能,可以满足各种规模的局域网需求。
    - VoIP基础设施交换机: 可通过VLAN和QoS支持实现不同业务流的优先级划分,确保VoIP通信的质量。
    - 工业控制/自动化交换机: 在工业环境中,稳定的电源管理和宽温范围使其成为可靠的选择。

    5. 兼容性和支持


    - 接口兼容性: 支持GMII/RGMII/MII/RMII等多种接口,兼容广泛的主机处理器和控制器。
    - 管理接口: 支持SPI、I2C和MIIM等多种管理接口,便于与各类设备进行数据交换。
    - 技术支持: 微芯科技提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 端口不能正常工作: 检查端口配置是否正确,确认物理层链路是否稳定。
    - 电源管理功能失效: 确认电源输入是否符合要求,检查是否已正确启用相关设置。
    - 数据传输速率降低: 检查链路状态和配置参数,确认是否启用了自动协商功能。

    7. 总结和推荐


    KSZ9896C是一款功能强大且灵活的以太网交换机,具备先进的管理和控制功能,非常适合于各种复杂网络环境下的应用。其丰富的接口选项、高效的电源管理和稳定的性能表现,使其在多种应用场景中表现出色。强烈推荐在需要高性能以太网交换机的项目中选用这款产品。

KSZ9896CTXI参数

参数
最大工作供电电压 1.89V,2.625V,3.465V
最小工作供电电压 1.71V,2.375V,3.135V
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 5
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 TQFP-EP-128
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

KSZ9896CTXI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9896CTXI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9896CTXI KSZ9896CTXI数据手册

KSZ9896CTXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 64.575
100+ ¥ 56.9772
1000+ ¥ 55.0536
3000+ ¥ 53.1552
库存: 14
起订量: 10 增量: 90
交货地:
最小起订量为:10
合计: ¥ 645.75
