KSZ8041TLI

产品分类: 以太网芯片
产品描述: 微芯 10 Mbps, 100 Mbps以太网收发器, TQFP封装, 支持IEEE 802.3u标准, 48引脚, 7 x 7 x 1mm
供应商型号: 9101727
供应商: 海外现货
标准整包数: 2

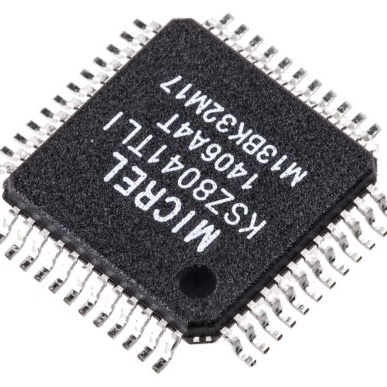

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8041TLI

KSZ8041TLI概述


    产品简介


    KSZ8041NL/RNL单芯片10BASE-T/100BASE-TX物理层收发器是一款由Microchip Technology Inc.生产的高性能以太网物理层(PHY)解决方案。该产品集成了HP自动媒介识别交叉功能(HP Auto-MDIX),能够可靠检测并校正直通线缆和交叉线缆,支持多种网络应用。产品广泛应用于打印机、服务器、游戏机、IPTV和IP电话等领域。

    技术参数


    - 接口支持:MII/RMII,仅KSZ8041NL支持MII接口;仅KSZ8041RNL支持RMII接口,可配置输入参考时钟和输出参考时钟。
    - 电源要求:单电源供电(3.3V),内建1.8V调节器。
    - 信号特性:最大工作电流<180 mW,支持电源关闭和节能模式。
    - 电气特性:ESD耐压等级达到6 kV,符合IEEE 802.3u标准。
    - 封装:32引脚,5 mm x 5 mm QFN封装。

    产品特点和优势


    - 单一芯片解决方案:集成了10BASE-T/100BASE-TX的物理层功能,减少了整体设计复杂度。
    - 低功耗设计:在保持高性能的同时实现了超低功耗,最大功率消耗<180 mW。
    - 自动媒体识别交叉:内置自动识别并修正直通线缆和交叉线缆的功能,提供更高的可靠性。
    - 管理接口支持:支持MIIM(MDC/MDIO)管理总线,便于快速配置PHY寄存器。

    应用案例和使用建议


    - 应用案例:产品可以用于家庭网络设备如路由器、打印机等,也适用于商用服务器和游戏机等专业设备。
    - 使用建议:为了充分发挥产品的优势,建议在设计时确保电源稳定,并合理利用LED指示灯进行状态监控。在使用MII和RMII接口时,需注意正确配置参考时钟和数据输入时序。

    兼容性和支持


    - 兼容性:产品支持多种网络设备,可与现有的以太网基础设施无缝集成。
    - 技术支持:Microchip公司提供了详尽的技术文档和客户支持服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 产品在运行时出现功耗异常高的情况怎么办?
    - A: 检查电源供应是否稳定,确认外围电路无短路现象,如有需要可检查是否有未连接的引脚。

    - Q: 如何配置MII接口下的LED指示灯功能?
    - A: 参考技术手册中的相关章节,通过配置寄存器1Eh来设定LED模式。

    总结和推荐


    综上所述,KSZ8041NL/RNL是一款功能全面且高效的以太网物理层收发器,适用于多种网络设备。其显著的特点在于高效能、低功耗以及易集成性,非常适合对成本敏感且需求多样化的应用场景。强烈推荐在设计以太网连接设备时采用该产品。

KSZ8041TLI参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
收发器数量 1
长*宽*高 7mm*7mm*1mm
通用封装 TQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

KSZ8041TLI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8041TLI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8041TLI KSZ8041TLI数据手册

KSZ8041TLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
