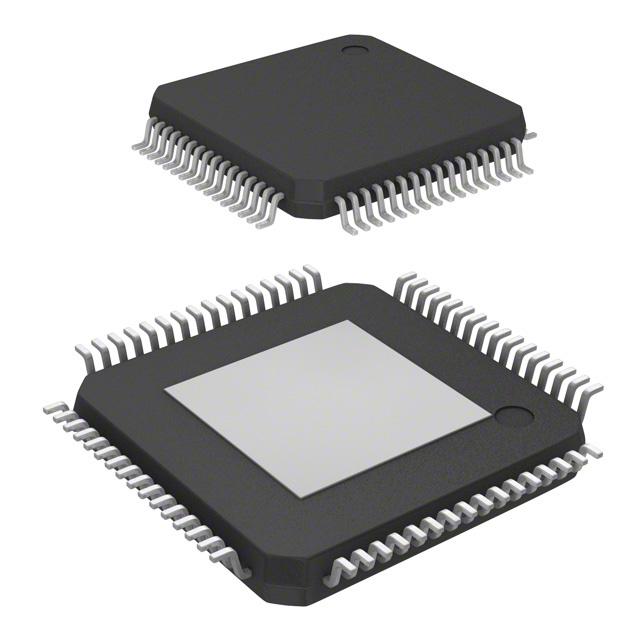

LAN9353TI/PT

产品分类: 以太网芯片
产品描述: 3 1.8V 3.3V 10Mbps,100Mbps TQFP-EP-64 贴片安装
供应商型号: 579-LAN9353TI/PT
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 LAN9353TI/PT

LAN9353TI/PT概述


    产品简介


    LAN9353是一款高度集成的3端口10/100管理型以太网交换机,适用于嵌入式系统。它结合了高性能交换机结构、包缓冲区、缓冲管理器、媒体访问控制器(MACs)、物理层收发器(PHYs)和串行管理等多种功能。该芯片特别适用于需要高性能、灵活性、易于集成和成本控制的应用场合,如有线电视、卫星电视和IP机顶盒、数字电视和录像机、VoIP/视频电话系统、家庭网关、测试测量设备以及工业自动化等领域。

    技术参数


    - 接口速度:最高可达200Mbps(Turbo MII)
    - 内部电源管理:1.8V至3.3V可变电压I/O,集成1.2V稳压器用于单3.3V操作
    - 协议支持:完全符合IEEE 802.3标准,支持IEEE 802.3az能效以太网(EEE)
    - 远程唤醒功能:支持Wake on LAN (WoL) 和自动检测唤醒功能
    - 时间戳单元:集成IEEE 1588v2硬件时间戳单元
    - 其他特性:支持电缆诊断,双10/100内嵌PHY,全/半双工支持,多级传输编码(MLT-3),支持多种封装形式

    产品特点和优势


    1. 高容量缓冲区:32K的缓冲RAM和512条转发表条目。
    2. QoS优先级处理:每个端口提供4个独立的传输队列,可以根据VLAN标签、目的地址、端口默认值或DIFFSERV/TOS进行流量优先级分类。
    3. 多端口管理和控制:每个端口均具有独立的流量限制和优先级服务。
    4. IEEE 1588支持:支持时间戳生成与比较,能够实现精确的时间同步。
    5. 电力管理:支持三级功耗管理,可实现按需唤醒。

    应用案例和使用建议


    应用案例
    - 家用娱乐系统:连接数字电视和机顶盒,支持高清流媒体传输和视频录制。
    - 工业自动化系统:通过网络进行数据收集和控制信号传递,提升生产效率和设备可靠性。
    - VoIP系统:提供稳定的数据通道和音视频传输质量。
    使用建议
    - 在配置QoS策略时,建议根据具体应用需求来调整各端口的流量限制和优先级,以保证关键数据传输的低延迟和高可靠性。
    - 使用内置的时间戳单元进行精确时间同步时,需确保网络内所有设备的时间同步机制一致,避免出现时间偏差。
    - 对于复杂的应用场景,可以通过调整端口的工作模式(如MAC或PHY模式)来实现更灵活的网络部署。

    兼容性和支持


    LAN9353可与多种设备兼容,特别是在与Microchip提供的其他以太网芯片搭配使用时,可以轻松构建高效可靠的网络系统。此外,厂商提供了详细的文档和更新支持,帮助客户快速上手并解决使用过程中遇到的技术问题。

    常见问题与解决方案


    - Q: 如何设置QoS优先级?
    - A: 通过设置相应的寄存器来调整VLAN标签、目的地址、端口默认值或DIFFSERV/TOS参数,实现不同数据流的优先级区分。

    - Q: 设备出现无法连接到网络的情况怎么办?
    - A: 首先检查物理层连接,确认网线和连接器状态;其次检查配置参数,确保与网络配置相符。

    总结和推荐


    综上所述,LAN9353凭借其高性能、高可靠性和广泛的功能集,非常适合应用于多种嵌入式系统。其丰富的特性组合使其在复杂的网络环境中表现出色,特别是在需要精确时间同步和灵活QoS管理的应用中。鉴于此,强烈推荐用户选择LAN9353作为网络解决方案的核心组件。

LAN9353TI/PT参数

参数
收发器数量 3
最大工作供电电压 3.3V
最小工作供电电压 1.8V
数据速率 10Mbps,100Mbps
通用封装 TQFP-EP-64
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LAN9353TI/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9353TI/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9353TI/PT LAN9353TI/PT数据手册

LAN9353TI/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
