LAN9303I-ABZJ-TR

产品分类: 以太网芯片
产品描述: 3 3V 3.6V 10Mbps,100Mbps QFN 贴片安装,黏合安装
供应商型号: LAN9303I-ABZJ-TR
供应商: 国内现货
标准整包数: 50

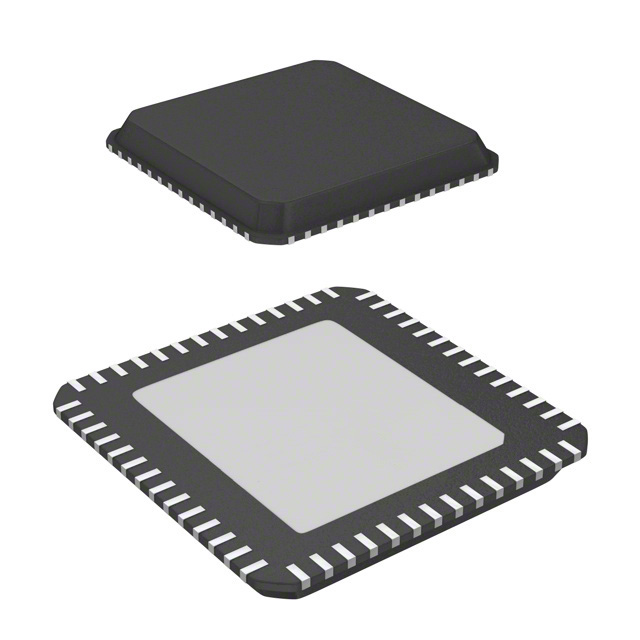

MICROCHIP TECHNOLOGY 以太网芯片 LAN9303I-ABZJ-TR

LAN9303I-ABZJ-TR概述

    SMSC LAN9303/LAN9303i 产品预览

    1. 产品简介


    产品类型:SMSC LAN9303/LAN9303i 是一款专为嵌入式应用设计的全功能三端口10/100管理型以太网交换机。该产品集成了所有所需的10/100交换系统功能,包括交换核心、数据缓冲区、缓冲区管理器、媒体访问控制器(MAC)和物理层收发器(PHY),支持单个MII/RMII/Turbo MII接口。
    主要功能:LAN9303/LAN9303i 支持高达200Mbps的Turbo MII接口,能够实现高带宽传输和复杂的网络管理功能,包括VLAN划分、服务质量(QoS)优先级排序、速率限制、IGMP监控等。
    应用领域:该产品广泛应用于电缆、卫星和IP机顶盒、数字电视、数字视频录像机、VoIP/视频电话系统、家庭网关以及测试/测量设备和工业自动化系统等领域。

    2. 技术参数


    - 接口类型:支持MII/RMII/Turbo MII
    - 数据传输速率:高达200Mbps
    - 缓冲区大小:32K RAM用于数据包存储
    - 转发表容量:512个条目
    - 电力供应:单3.3V电源
    - 封装形式:56针QFN (8x8 mm) 无铅RoHS合规封装
    - 工作温度范围:
    - 商用级:0至70°C
    - 工业级:-40至85°C
    - 物理尺寸:8x8 mm,符合IEC61249-2-21标准

    3. 产品特点和优势


    - 高性能:提供高效率的三端口以太网交换功能,支持全双工/半双工10BASE-T和100BASE-TX操作。
    - 灵活性:可配置多种端口模式,支持多个流量队列,能够根据需要调整QoS优先级。
    - 易于集成:内置I2C和SMI控制器,便于通过串行接口进行管理。
    - 扩展功能:提供一个16位通用定时器、32位自由运行计数器和6位可配置GPIO/LED接口。

    4. 应用案例和使用建议


    应用场景:LAN9303/LAN9303i 广泛应用于各类消费电子产品和工业自动化系统中,如家庭网关、测试设备和视频监控系统等。
    使用建议:
    - 在多设备环境中使用时,确保合理分配不同端口的优先级,以保证关键任务的高效处理。
    - 定期检查并更新固件,确保最佳性能和安全性。
    - 使用过程中注意散热,避免长时间高温运行导致性能下降。

    5. 兼容性和支持


    LAN9303/LAN9303i 支持与标准的MII/RMII/Turbo MII接口的兼容性。SMSC提供全面的技术支持和服务,包括软件开发工具包(SDK)、技术文档及客户热线服务。

    6. 常见问题与解决方案


    - 问题1:无法正常连接到网络。
    - 解决方案:检查各端口的物理连接状态,确保正确配置。
    - 问题2:数据传输不稳定。
    - 解决方案:调整流量控制参数,开启自动流控或手动配置流控阈值。
    - 问题3:软件管理出现异常。
    - 解决方案:重新加载设备配置,确认管理接口设置正确。

    7. 总结和推荐


    综合评估:LAN9303/LAN9303i 提供了高性能的以太网交换能力,灵活的管理和扩展功能使其成为各类应用的理想选择。特别是其强大的QoS和流量管理功能,适合于要求较高网络性能的应用场景。
    推荐意见:鉴于其优异的性能表现和广泛的应用范围,我们强烈推荐此产品作为专业网络设备的理想选择。同时建议用户在选择时考虑具体的应用需求和环境条件。

LAN9303I-ABZJ-TR参数

参数
收发器数量 3
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 10Mbps,100Mbps
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LAN9303I-ABZJ-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9303I-ABZJ-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9303I-ABZJ-TR LAN9303I-ABZJ-TR数据手册

LAN9303I-ABZJ-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
