首页  >  产品百科  >  KSZ8863FLLI

KSZ8863FLLI

产品分类: 以太网芯片
产品描述: 微芯 以太网开关集成电路, 48引脚, LQFP封装
供应商型号: 1774001
供应商: 海外现货
标准整包数: 2

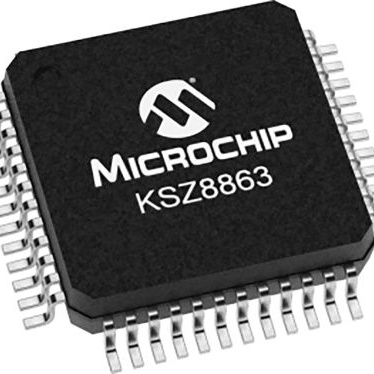

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8863FLLI

KSZ8863FLLI概述

    高质量文章:Microchip KSZ8863MLL/FLL/RLL集成3端口10/100管理交换机

    1. 产品简介


    产品类型:Microchip的KSZ8863MLL/FLL/RLL是一款高度集成的3端口10/100管理交换芯片,在行业最小封装内提供卓越的性能。这款交换机专为低端口计数、成本敏感和功率高效的10/100Mbps交换系统设计。
    主要功能:
    - VLAN支持:支持多达16个VLAN组,可进行灵活的VLAN ID标记和去标记。
    - 流量控制:通过IEEE 802.1p/q标准实现优先级流量控制。
    - QoS:提供基于802.1p和DiffServ的优先级队列支持。
    - 电源管理:具备软件电源关闭、每端口电源关闭及能量检测模式,以确保低功耗。
    应用领域:
    - VoIP电话
    - 游戏机顶盒
    - 汽车
    - 工业控制
    - IPTV
    - 家用路由器
    - 宽带网关/防火墙/VPN
    - 集成DSL/Cable调制解调器
    - 无线局域网接入点及网关
    - 独立10/100交换机

    2. 技术参数


    电气特性:
    - 电源电压:VDDA1.8(1.8V)、VDDA3.3(3.3V)、VDDC(1.8V)、VDDIO(3.3V/2.5V/1.8V)
    - 温度范围:工业级–40°C至+85°C
    电气特性:
    - 电流消耗:
    - 100BASE-TX全负荷下:IDDXIO=114mA
    - 10BASE-T全负荷下:IDDXIO=85mA
    - 能量检测模式:IDD5=16mA
    - 时序参数:
    - 100BASE-TX接收:峰值差分输出电压VO=0.95~1.05V
    - 10BASE-T接收:Squelch阈值VSQ=400mV

    3. 产品特点和优势


    - VLAN功能:支持16个VLAN组,提供了灵活的VLAN管理和过滤机制。
    - QoS和优先级支持:每个端口提供四个优先级队列,根据IEEE 802.1p和DiffServ规则对数据包进行分类。
    - 全面的配置访问:可通过SMI、SPI、I2C接口直接配置所有内部寄存器。
    - 电源管理:支持软件电源关闭、每端口电源关闭和能量检测模式,确保低功耗。
    - 强大的切换能力:具有非阻塞交换结构,确保快速的数据包传递。

    4. 应用案例和使用建议


    案例分析:
    - 工业控制:在自动化生产线中,用于连接不同设备之间的通信网络,确保数据传输的可靠性和实时性。
    - 智能家居:连接家庭内的各种智能设备,如智能灯泡、安防摄像头,实现智能家居网络的构建。
    使用建议:
    - 网络配置:建议将VLAN功能用于实现更复杂的网络隔离和安全策略。
    - 流量管理:针对高优先级的应用(如VoIP),应设置相应的QoS策略以保证服务质量。

    5. 兼容性和支持


    - 兼容性:兼容各类10BASE-T和100BASE-TX物理层接口,且支持MII、RMII等多种接口类型。
    - 支持服务:Microchip提供了详尽的技术文档、应用笔记和在线技术支持,帮助用户高效地使用该产品。

    6. 常见问题与解决方案


    常见问题:
    - 问题一:如何正确配置VLAN?
    解决方案:参考第4.4节的寄存器描述,通过寄存器18~34设置各端口的VLAN成员资格。
    问题二:设备无法正常启动怎么办?
    解决方案:检查硬件连接是否正确,并确保软件配置符合要求。此外,参考第7.9节的复位时序要求。

    7. 总结和推荐


    产品综合评估:
    - 优点:
    - 支持灵活的VLAN配置和多级QoS机制,适合复杂网络环境下的应用。
    - 强大的电源管理功能,满足不同场景下的能耗需求。
    - 支持多种接口标准,兼容性广泛。
    推荐结论:
    - KSZ8863MLL/FLL/RLL凭借其丰富的功能和优异的性能,在面向10/100Mbps的网络应用中表现卓越,强烈推荐使用。无论是家庭网络还是工业控制网络,它都能胜任复杂环境下的数据传输任务。

KSZ8863FLLI参数

参数
最小工作供电电压 1.69V,2.5V
数据速率 10Mbps,100Mbps
收发器数量 3
最大工作供电电压 1.89V,3.465V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 LQFP-48
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KSZ8863FLLI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8863FLLI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8863FLLI KSZ8863FLLI数据手册

KSZ8863FLLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 55.7549
64+ ¥ 54.6396
126+ ¥ 53.5455
库存: 225
起订量: 4 增量: 0
交货地:
最小起订量为:2
合计: ¥ 111.5
