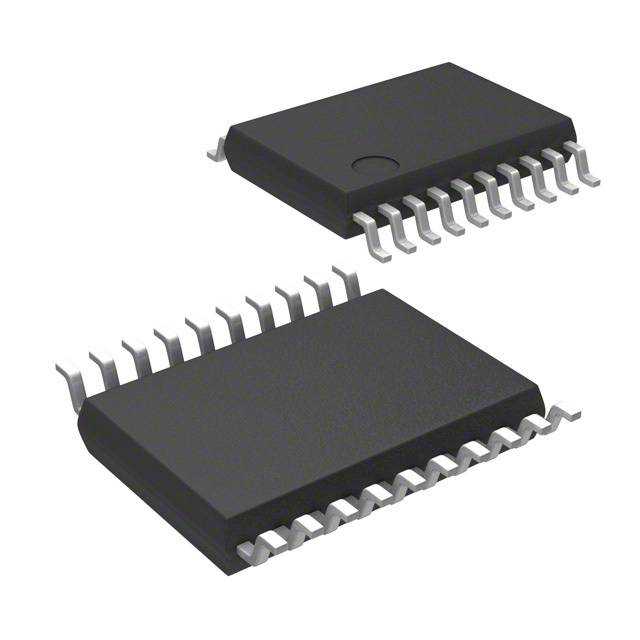

MCP4441T-503E/ST

产品分类: 数字电位器
产品描述: 600μA ±150ppm/℃ 线性 75KΩ 129 4 1.8V Non-Volatile 5.5V I²C Potentiometer SOP 贴片安装 6.5mm*4.4mm*1mm
供应商型号: 579-MCP4441T-503E/ST
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 数字电位器 MCP4441T-503E/ST

MCP4441T-503E/ST概述

    电子元器件产品技术手册解读:MCP444X/446X数字电位器

    1. 产品简介


    MCP444X/446X系列是Microchip公司推出的一款高性能四通道电阻网络IC,具备多种配置选项,广泛应用于工业、消费电子及通信领域。这款数字电位器通过I²C接口实现精准控制,具有非易失性存储功能,可自动恢复保存的电位器设置。该系列产品提供两种主要形式:Potentiometer(电位器)和Rheostat(可变电阻),允许用户根据需求选择合适的配置。
    主要功能包括:
    - 提供高精度的7位或8位分辨率电阻网络。
    - 支持RAB电阻值选择(5kΩ、10kΩ、50kΩ、100kΩ)。
    - 具备零点到满量程的电位器操作能力。
    - 支持高速读写模式,适用于动态调整场景。
    典型应用包括音频处理、工业自动化、LED驱动电路以及精密传感器校准等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 1.8 | 2.7–5.5 | 5.5 | V |
    | RAB电阻范围 | 4.0–6.0 | 5.0 | 12.0 | kΩ |
    | 温漂 | -50 | 15 | 150 | ppm/°C |
    | 最大输出电流 | - | ±25 | - | mA |
    | 非易失性EEPROM单元数 | 5 | - | - | - |
    注:所有参数均满足工业级要求,适用温度范围为-40°C至+125°C。

    3. 产品特点和优势


    MCP444X/446X的核心优势体现在以下几个方面:
    - 高精度控制:通过8位或7位分辨率实现精细调节。
    - 低功耗:串行接口闲置时电流消耗仅为2.5 μA,适合电池供电设备。
    - 灵活性强:可通过软件/硬件方式锁定电位器,防止误操作。
    - 耐久性强:采用WiperLock™技术确保长期稳定运行。
    - 宽泛的工作环境:支持从-40°C到+125°C的极端条件。
    相比传统机械式电位器,此款数字电位器更耐用、响应速度更快且易于集成。
    4. 应用案例与使用建议
    应用案例
    - 音频设备:用于音量控制和增益调整,因其线性度好且抗干扰能力强。
    - 电源管理:用于PWM信号调节,如步进电机控制。
    - 传感器校准:作为高精度基准电阻使用。
    使用建议
    - 在高精度应用中,优先选择8位分辨率型号以提升性能。
    - 调试过程中注意终端电阻匹配,避免过载导致烧毁。
    - 为延长使用寿命,建议在非工作状态下启用写保护。

    5. 兼容性和支持


    MCP444X/446X完全兼容主流I²C协议标准,可轻松接入现有系统。Microchip官方提供全面的技术文档和支持服务,包括详细的设计指南和样例代码。此外,厂商还提供了多封装形式(QFN-20、TSSOP-20、TSSOP-14)以适应不同设计需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不稳定 | 确保电压输入范围在规范内。 |
    | EEPROM写入失败 | 检查是否启用了写保护功能并解除。 |
    | 温度漂移影响较大 | 使用高稳定性型号(如100 ppm/°C)。 |
    7. 总结与推荐
    总体而言,MCP444X/446X是一款集高性能与多功能于一体的数字电位器,尤其适合需要高精度、高稳定性的应用场景。凭借其出色的非易失性存储能力和丰富的配置选项,它在工业控制和消费电子领域表现出色。推荐用户根据具体需求选择对应型号,并结合官方资源进行优化部署。
    评分:★★★★★(满分五星)
    结论:强烈推荐用于高端电子项目中!

MCP4441T-503E/ST参数

参数
抽头类型 线性
抽头数 129
电阻值 75KΩ
电路数 4
存储器类型 Non-Volatile
典型供电电流 600μA
最小工作供电电压 1.8V
接口类型 I²C
配置 Potentiometer
温度系数 ±150ppm/℃
最大工作供电电压 5.5V
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MCP4441T-503E/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP4441T-503E/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 数字电位器 MICROCHIP TECHNOLOGY MCP4441T-503E/ST MCP4441T-503E/ST数据手册

MCP4441T-503E/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
